電路板廠：揭秘HDI板與軟硬結合板的科技
科技的飛速發展，電子產品已經滲透到我們生活的方方面面。而在這背后，電路板廠發揮著至關重要的作用。今天，我們就來一起探討電路板廠中的兩大科技亮點——HDI板和軟硬結合板，以揭開它們神秘的面紗，讓大家輕松了解它們的作用與價值。
首先，我們來了解一下HDI板。HDI，即高密度互連板，是近年來電路板技術發展的重要成果之一。與傳統電路板相比，HDI板在布線密度和線路層數方面有了顯著提升，極大地提高了電子產品的性能與可靠性。這種技術在智能手機、平板電腦等高端消費電子產品中得到了廣泛應用，讓我們的日常生活變得更加便捷與高效。
.jpg&ehk=gOs7l3PZNfamT6pddYg7QbMvmlO5g3WJwFUmWkh2OqA%3d&risl=&pid=ImgRaw&r=0)
而軟硬結合板就是將硬性電路板與柔性電路板結合在一起的一種新型電路板。這種設計使得電路板在保持高可靠性的同時，具備了更高的靈活性和適應性。軟硬結合板在手機無線充線路板等領域發揮著重要作用，為無線充電技術的普及提供了有力支持。

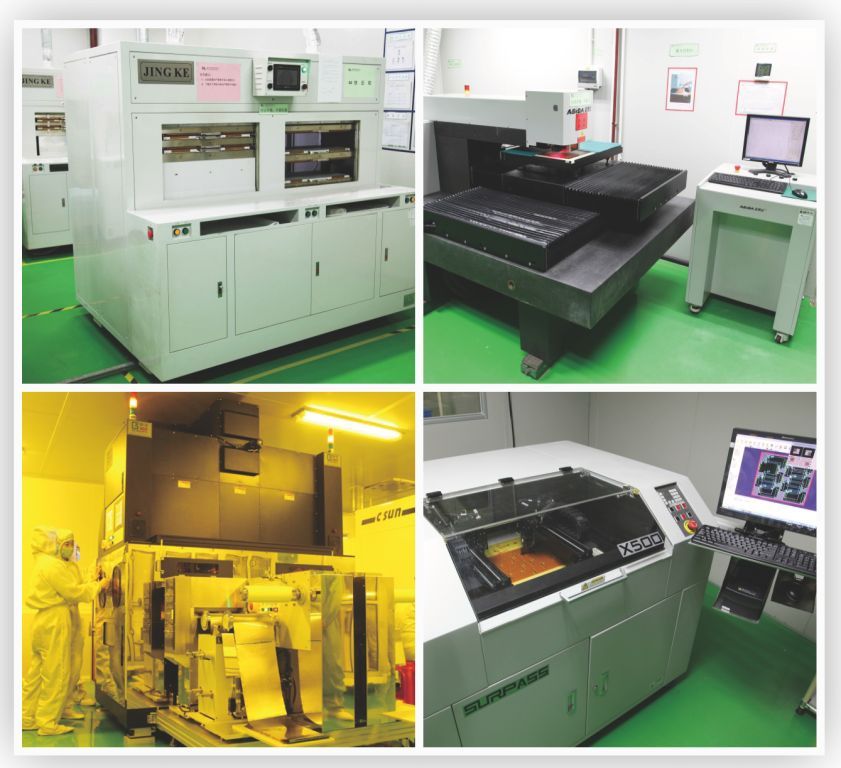

電路板廠在生產這兩種高科技電路板時，需要借助先進的生產設備和精湛的工藝技術。通過精確的切割、鉆孔、電鍍等工序，確保電路板的質量和性能達到最佳狀態。同時，電路板廠還需要不斷研發新的技術和產品，以滿足市場不斷變化的需求。
.jpg)
HDI板和軟硬結合板作為電路板廠中的兩大科技亮點，為現代電子產品的發展提供了有力支持。它們不僅提高了產品的性能與可靠性，還讓我們的日常生活變得更加便捷與高效。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
