智能制造工廠PCB廠程是怎么樣的?

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:791發布日期:2024-08-24 09:25【

在當今技術創新的工業領域,印刷電路板(PCB)的制造流程也在不斷創新優化,從傳統的手工制造演變?yōu)楝F代化的數字化制造工廠。PCB智能制造工廠的進階過程是一個循序漸進的發展歷程,它將倉儲管理、設備聯網、生產執行、質量監管、資產管控等多方面智能融合,構建了一套智能化的制造運營體系。那么,PCB智能制造工廠的進階過程分為哪幾個階段呢?

階段一:物流在線(WMS-ALS)

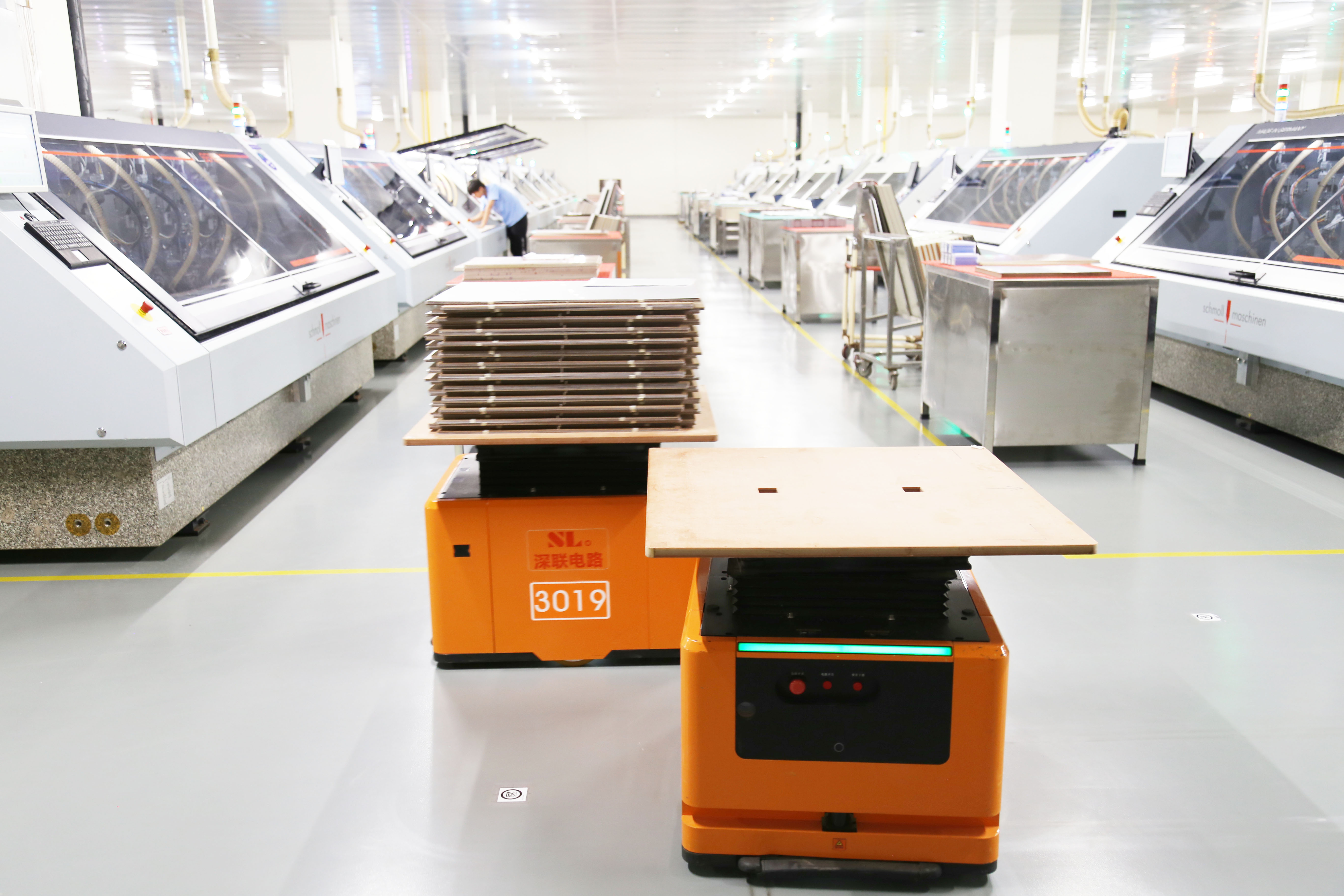

PCB智能制造工廠的進階始于物流的在線化。這一階段的首要任務是規劃和部署各區域的物流動線。通過精確規劃,選用和部署投收板機,工廠可以優化物料的運輸路徑,實現PCB板的自動化運輸和處理,提高生產效率。另外,實現AGV和投收板機的鏈接,使物流系統變得更加自動化和智能化,為PCB智能制造制造奠定堅實的基礎。

階段二:物流聯網&配方下達(IoT&MES)


PCB廠小編了解到,在進階的第二階段,工廠物流進一步聯網化,實現工序內部的互聯互通,不同工序之間的物料流動更加協調,實現物料精細化庫內管理。另外,實現單智能單元的配方下達,確保每個生產單元能夠自動獲得正確的工藝參數和生產指令。每個制造步驟都將被記錄和跟蹤,實現全流程追溯部署,為質量管理和問題追溯提供了有力支持。



階段三:智能配方&工序計劃(IoT&MES)



PCB智能工廠的第三階段,制造過程變得更加智能化。單位間的智能計劃執行確保整個工廠的生產流程能夠高度協同運作。而單位內的計劃觸發配方自動下達,使得生產過程不再需要人工干預,大大提高了生產的穩定性和一致性。同時,形成全工廠的計劃執行規則,基于生產工藝與交期要求全面分析人、機、料、法等生產要素,形成可視化排程計劃,使工廠能夠根據市場需求和實際情況進行靈活調整,實現高效的生產計劃。

階段四:智能物流&配方&計劃(IoT&MES)

在智能工廠的第四階段,實現單位間的智能互聯推進,功能方式的單位復制推進,使工廠的制造運營管理完成全方位智能化,實現更高水平的自動協同工作。最終,PCB智能制造工廠演化為無人工廠,減少人為干預,提高生產效率,降低生產成本。



平時協同輔助也是PCB智能制造工廠不可或缺的一部分。智能設備監控、智能倉儲管理和智能質量控制,都在保障生產過程中的質量和穩定性方面發揮著至關重要的作用。通過監控設備的保養全程,維修時效的積累和零配件倉庫的智能管理,工廠能夠更好地維護設備,預防設備停機。智能倉儲管理和物料物流的聯網則確保了物料的供應和使用能夠更加精確和高效。而智能質量控制則通過無人化點檢、在線參數監控和智能預警推送,確保了每個PCB產品的質量水平。

深聯電路成立于2002年是一家22年專注于PCB研發制造,在廣東深圳、江西贛州和廣東珠海都設有制造基地還有未來的泰國工廠,60億巨資引進全套自動化生產設備,行業科技創新領跑者。

于2019年啟動了“5G+工業互聯網”項目建設,已建設室外5G基站2座,基本實現了5G信號的連續覆蓋,2020年成為江西省首批“5G+工業互聯網”應用示范企業;在第五屆綻放杯應用征集大賽中榮獲一等獎,還獲得江西省智能制造標桿企業稱號!

在省市區各級政府的扶持下和公司高層的帶領下,深聯電路搭建了數字化系統架構(數字化系統全面國產化)、建立了數字化指揮中心,通過數字孿生、5G通訊等技術全面實現了數字化工廠,實現大幅度的提效降本,提升產品質量,實現全流程追溯;可以說,深聯電路的智能制造數字化工廠走在PCB行業的前列!

深聯電路表示,在未來,公司將堅定不移的走數字化道路,以智能制造為抓手,推動企業數字化轉型,推動傳統工廠向智能制造工廠轉變,為國家的數字經濟建設貢獻自己的一份力量!



ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
