如何快速找到PCB中的GND？

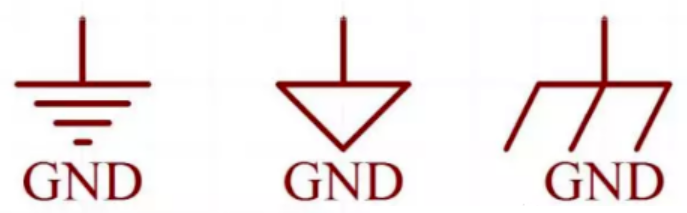

PCB廠講在維修電路板時，有時候需要測量板子上某一點的電位，來判斷到底是哪里出了問題，而參考點的選取一般都是選擇電源的負極，也就是GND地線。如何快速尋找出板子中的地線，就成了必須要掌握的知識了。 下面我總結了幾種方法供大家參考一下。
1 通過電解電容來查找GND

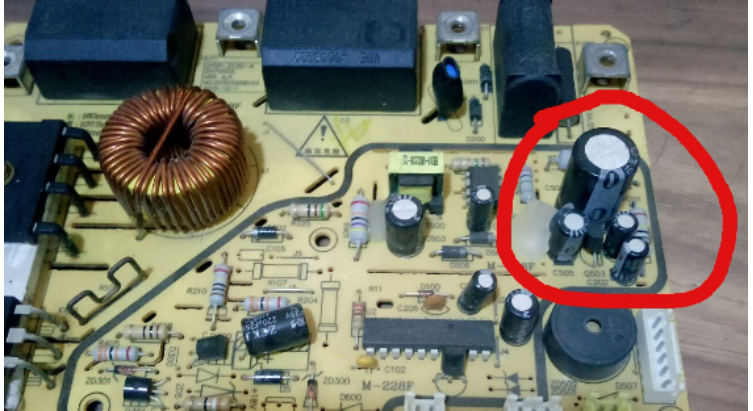

上圖中是一個電磁爐主板，我們要找地線，首先要找到板子最大的那個電解電容。 一般情況下比較大的電解電容都是作為電源濾波的一種元件，它的負極就是GND了。上圖中你看到的最大的電解電容就是一個電源濾波電容，它是從整流橋整流輸出約300伏的脈動直流電，再經過此電容濾波才能輸出比較平滑的直流電。它的負極就是直流電源的負極，也就是我們要找的GND地線。
2 通過查看大片銅箔來確認GND

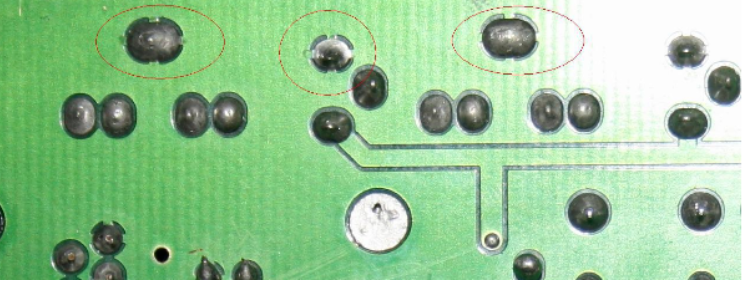

據軟硬結合板廠所知，上圖中是一個兩層板，圖中標有紅圈的那幾個點就是地線，可以看出它和大片的銅箔相連。這是由于地線有屏蔽作用，可以有效減小地線環路帶來的干擾，所以線路板中的地線銅箔一般都是成片出現的。
3 通過查看連接插件上的標識來確認GND

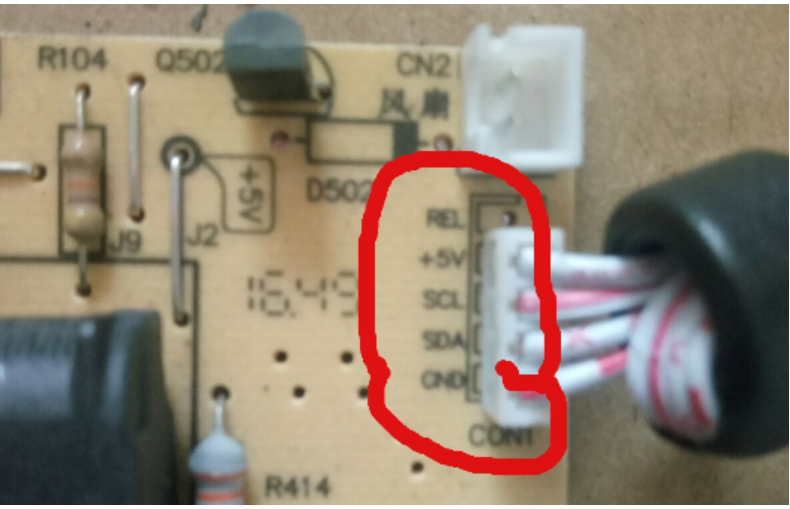

如上圖，一般在板子的接插件處都有各種信號的標識，我們可以通過查看這個標識來確認地線，比如上圖紅線圈內的GND就是地線了。
4 通過集成芯片來查找

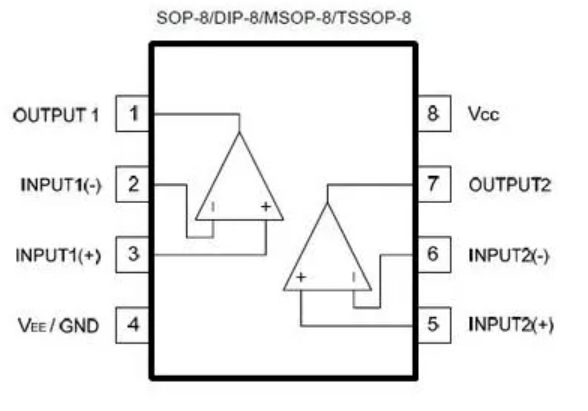

在線路板中通常有著各種各樣的集成電路，這些集成電路如果要正常工作都需要有供電電源，可以通過查看芯片的引腳來確認GND。 如上圖，這是一個8腳的LM358比較器，通過查找它的資料可以看出它每個腳的功能 ，只要知道第四腳為GND就可以在板子上找到地線了。
以上就是HDI廠分享能快速找到PCB中的GND的辦法，希望對各位讀者有所幫助！
