注意!手機無線充線路板的設計和生產制造
手機無線充線路板在設計和生產制造中有以下注意事項:
設計方面
電磁兼容性(EMC)設計:
無線充電會產生電磁場,可能對手機及周邊電子設備造成干擾。因此,在設計線路板時,要充分考慮電磁屏蔽措施,如使用屏蔽罩、合理布局地線等,以減少電磁干擾。
確保線路板的設計符合相關的電磁兼容性標準,避免因電磁干擾問題導致充電不穩定或影響手機正常功能。

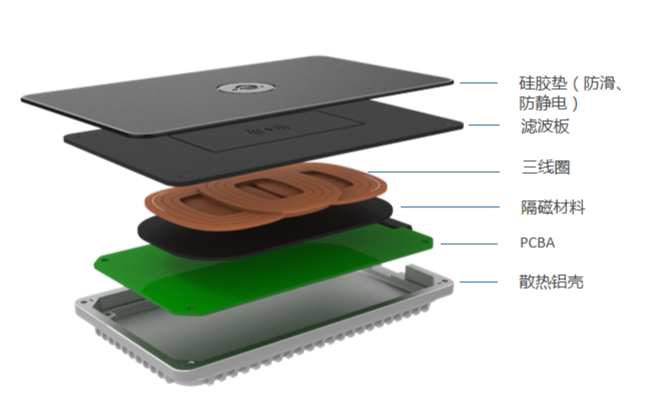

散熱設計:
無線充電過程中會產生一定的熱量,尤其是在高功率充電時。如果熱量不能及時散發,可能會影響線路板的性能和壽命,甚至引發安全問題。
選擇散熱性能良好的材料,如高導熱的基板、散熱片等。合理設計散熱通道,增加散熱面積,提高散熱效率。

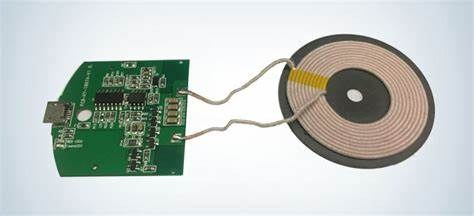

手機無線充PCB元件布局與布線:
合理布局無線充電芯片、電感、電容等關鍵元件,盡量縮短元件之間的連線長度,減少信號傳輸損耗和干擾。
避免敏感元件(如模擬信號處理部分)靠近發熱元件或強電磁干擾源,以保證信號的準確性和穩定性。
充電效率優化:
通過優化線路設計、選擇合適的元件參數等方式,提高無線充電的效率。例如,選擇合適的電感值和電容值,以匹配無線充電芯片的工作頻率,實現最佳的能量傳輸效率。
考慮不同手機型號的充電需求和兼容性,確保無線充線路板能夠適應多種手機的充電標準和要求。
線路板生產制造方面
焊接質量控制:
確保焊接工藝的穩定性和可靠性,避免虛焊、短路等焊接缺陷。使用高質量的焊料和助焊劑,嚴格控制焊接溫度和時間。
對焊接后的線路板進行嚴格的檢測,如外觀檢查、電氣性能測試等,確保焊接質量符合要求。
質量檢測與可靠性測試:
進行全面的質量檢測,包括電氣性能測試、功能測試、環境適應性測試等。確保無線充線路板在不同的工作環境下都能正常工作。
進行可靠性測試,如高溫高濕測試、振動測試、跌落測試等,以驗證線路板的可靠性和耐用性。
生產過程中的靜電防護:
無線充線路板中的電子元件對靜電非常敏感,在生產過程中要采取嚴格的靜電防護措施。例如,使用靜電防護工作臺、佩戴靜電手環、安裝靜電消除器等。
對生產環境進行靜電控制,保持適當?shù)臐穸?,減少靜電的產生和積累。
在設計和生產制造手機無線充線路板時,需嚴格把控每一個環節,確保產品質量穩定可靠。要不斷優化設計方案,以提高充電效率和兼容性,滿足不同用戶的需求。同時,應加強質量檢測和可靠性測試,為用戶提供安全、高效的無線充電體驗。還要積極關注行業技術發展動態,引入先進的制造工藝和材料,提升產品的競爭力。
