軟硬結合板：電子領域的創新融合

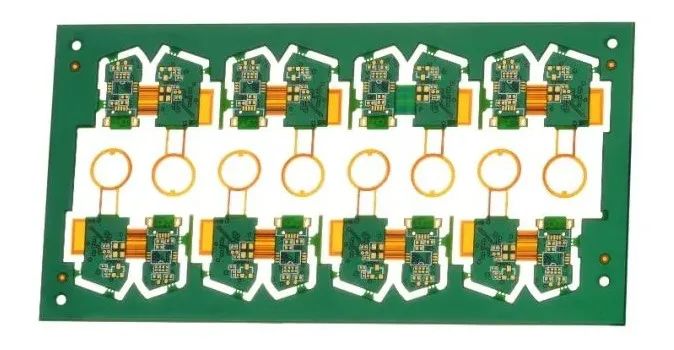

什么是軟硬結合板？
軟硬結合板是一種兼具剛性PCB的耐久力和柔性FPC的適應力的新型印刷電路板，在所有類型的電路板中，軟硬結合板是對惡劣應用環境的抵抗力最強的，因此受到工業控制、醫療、軍事設備生產商的青睞。軟硬結合板的優點是具有PCB和FPC雙方面優秀特性，既可以對折，彎曲，減少空間，又可以焊接復雜的元器件。同時相比排線有更長的壽命，更加可靠的穩定性，不易折斷氧化脫落。對于提升產品性能有很大幫助。軟硬結合板的缺點是軟硬結合板生產工序繁多，生產難度大，良品率較低，所投物料、人力較多，因此，其價格比較貴，生產周期比較長。
1. 工業用途－工業用途包含工業、軍事及醫療所用到的軟硬結合板。大多數的工業零件，需要的特性是精準、安全、不易損壤，因此對軟硬板要求的特性是：高信賴度、高精度、低阻抗損失、完整的訊號傳輸品質、耐用度。但因?yàn)橹瞥痰膹?fù)雜度高，產出的量少且單價頗高。
2. 手機－在手機內軟硬板的應用，常見的有折疊式手機的轉折處（Hinge）、影像模塊（camera Module）、按鍵及射頻模塊（RF Module）等。
3. 消費性電子產品－消費性產品中，以DSC和DV對軟硬板的發展具有代表性，可分性能及結構兩大主軸來討論。以性能來說，軟硬板可以立體連接不同的PCB硬板及組件，所以在相同線路密度下可以增加PCB的總使用面積，相對可以提高其電路承載量，且減少接點的訊號傳輸量限制與組裝失誤率。另一方面，由于軟硬板較輕且薄，可以撓屈配線，所以對于縮小體積且減輕重量有實質的助益。
4. 汽車－在汽車內軟硬板的用途，常用有方向盤上連接母板的按鍵、車用視訊系統屏幕和操控盤的連接、側邊車門上音響或功能鍵的操作連接、倒車?yán)走_(dá)影像系統、傳感器（sensor，含空氣品質、溫濕度、特殊氣體調節等）、車用通訊系統、衛星導航、后座操控盤和前端控制器連接用板、車外偵測系統等等用途。
軟硬結合板廠的加工關鍵點？

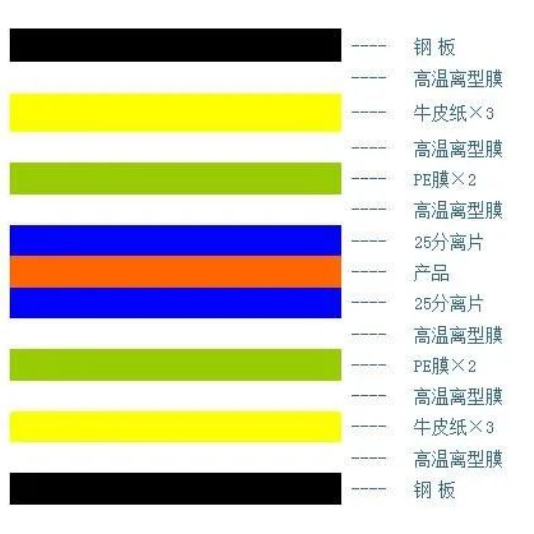

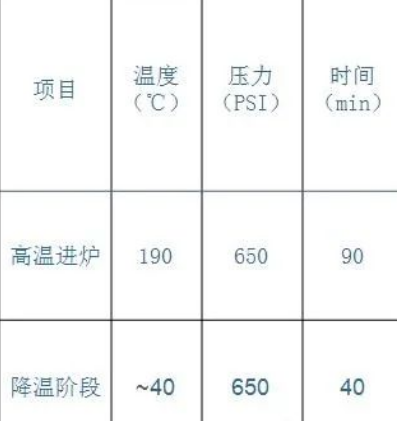

FPC與PCB的誕生與發展，催生了軟硬結合板這一新產品，軟硬結合板就是柔性電路板與硬性電路板經過壓合等工序，按相關工藝要求組合在一起，形成的具有FPC特性與PCB特性的線路板。軟硬結合板加工的關鍵點是那個工序呢？純粹的PCB板或者FPC板壓合已經非常成熟，但是軟硬結合板的一個難點，便是結合板結合部位的壓合，目前還是各個軟硬結合板廠家需要注意要點。下面附上一個典型的疊板結構和壓板參數。
1. 需要使用真空傳壓機：保證持續壓力溫度下材料的良好貼合以及粘結材料的良好流動和排氣。
2. 合適的覆型材料：太軟的覆型材料壓出的板子金屬面容易顯現線路及布紋，影響外觀；太硬的覆型材料容易造成局部欠壓，產生微氣泡。
以上就是軟硬結合板加工的一些關鍵點。軟硬結合板可以用于一些有特殊要求的產品之中，它對節省產品內部空間，減少成品體積，提高產品性能有很大的幫助。但是，在軟硬結合板打樣中，軟硬結合板生產工序繁多，生產難度大，良品率較低，所投物料、人力較多，因此，其價格比較貴，生產周期比較長。
在未來，軟硬結合板將憑借其獨特的剛?cè)岵?jì)特性，在高端電子設備制造中占據更加重要的地位。隨著技術的不斷進步，未來的軟硬結合板有望實現更高的集成度和更出色的性能表現，為智能科技發展提供強大支撐。軟硬結合板的創新應用將不斷拓展，成為連接數字世界與現實世界的關鍵橋梁之一。
