深入探究手機無線充線路板的工作原理與優勢

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:423發布日期:2024-12-09 09:34【

手機無線充線路板是實現手機無線充電功能的核心部件。

一、功能與原理

手機無線充線路板主要負責以下功能:

接收能量:通過感應線圈接收來自無線充電器發射的電磁能量。當無線充電器工作時,會產生一定頻率的交變磁場,手機無線充線路板中的感應線圈在這個磁場中會產生感應電流。

能量轉換與調節:將接收到的交流感應電流轉換為適合手機電池充電的直流電流。這一過程通常需要經過整流、濾波、穩壓等一系列電路的處理,以確保輸出的電流穩定、安全,不會對手機電池造成損害。

通信與控制:與手機進行通信,以便根據手機的需求調整充電功率和狀態。例如,當手機電量較低時,無線充線路板可以提高充電功率,加快充電速度;當手機電量接近充滿時,降低充電功率,以保護電池壽命。

二、組成部分

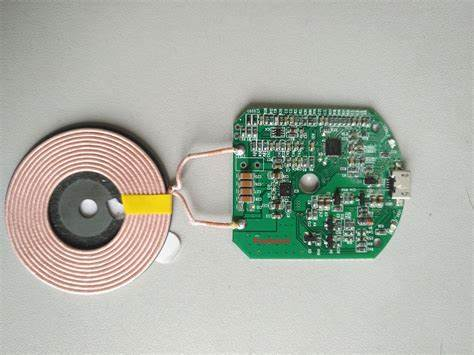

手機無線充PCB通常由以下幾個主要部分組成:

感應線圈:是接收無線充電能量的關鍵部件,一般由銅線圈繞制而成。其尺寸、匝數和材質等因素會影響充電效率和性能。

整流電路:將感應線圈產生的交流電流轉換為直流電流。常見的整流電路有橋式整流器等。

濾波電路:用于去除整流后直流電流中的紋波,使輸出的電流更加平滑穩定。通常由電容、電感等元件組成。

穩壓電路:保證輸出給手機電池的電壓在一個穩定的范圍內,防止過高或過低的電壓對手機電池造成損害??梢圆捎镁€性穩壓芯片或開關穩壓芯片等實現。

控制芯片:負責整個無線充電過程的控制和管理。它可以與手機進行通信,根據手機的需求調整充電功率和狀態,同時還可以監測充電過程中的溫度、電流、電壓等參數,確保充電安全。

三、特點與優勢

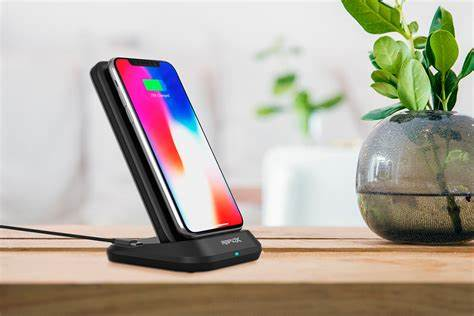

便捷性:無需使用充電線,只需將手機放置在無線充電器上即可開始充電,避免了充電線的纏繞和插拔,使用更加方便快捷。

耐用性:減少了充電接口的插拔次數,降低了手機充電接口的磨損和損壞風險,延長了手機的使用壽命。

美觀性:無線充電技術使得手機在充電時無需連接充電線,更加簡潔美觀,符合現代電子產品的設計趨勢。

安全性:一些無線充線路板具有過壓保護、過流保護、過熱保護等功能,可以有效保護手機和用戶的安全。

四、發展趨勢

線路板廠了解到隨著無線充電技術的不斷發展,手機無線充線路板也在不斷演進:

提高充電效率:通過優化感應線圈設計、改進電路結構和采用更高效的芯片等方式,不斷提高無線充電的效率,縮短充電時間。

增加充電距離:研發新型的無線充電技術,如磁共振無線充電,以增加充電距離,提高充電的靈活性和便利性。

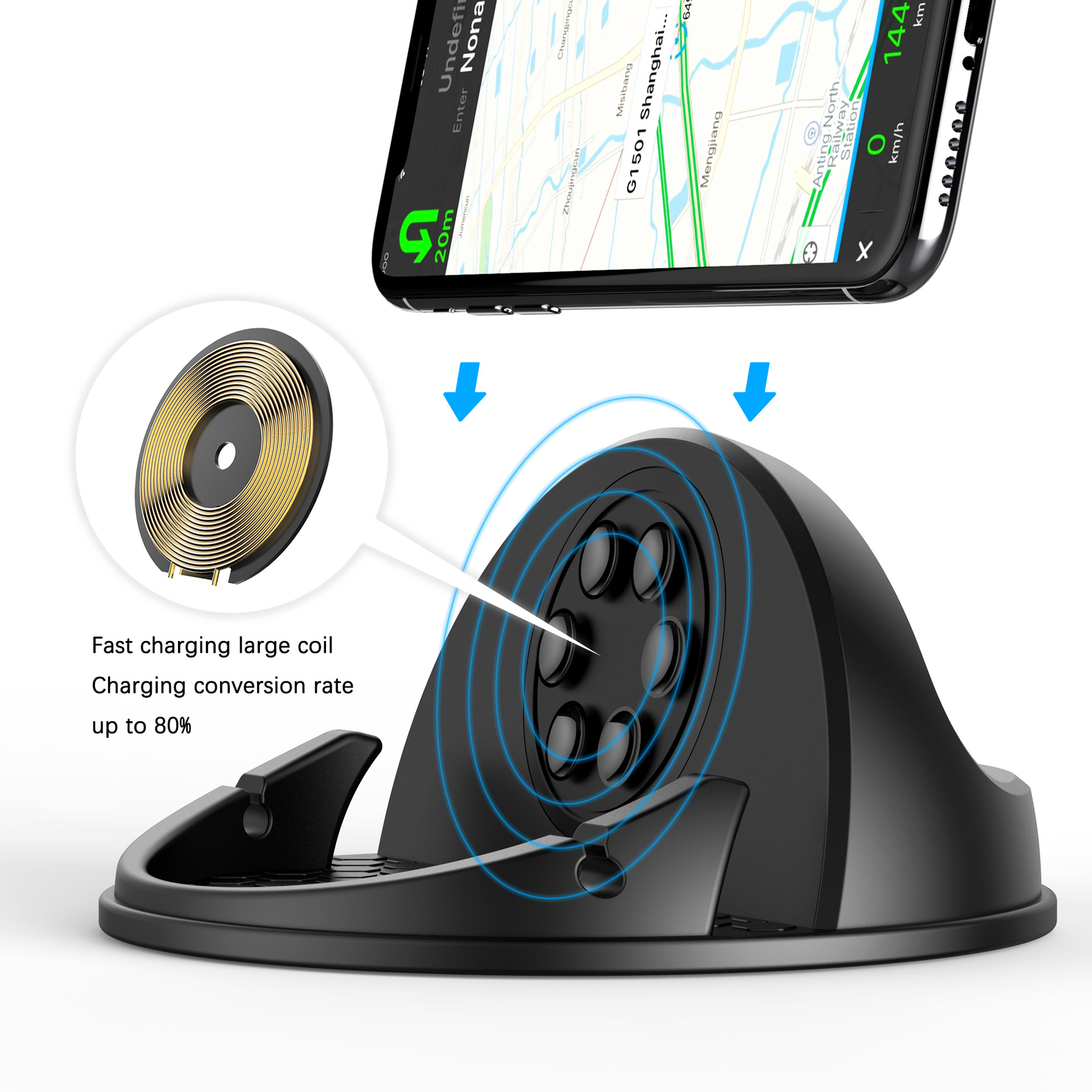

多功能集成:將無線充電功能與其他功能集成在一起,如手機保護殼、車載支架等,拓展無線充電的應用場景。

兼容性提升:實現不同品牌、不同型號手機之間的無線充電兼容性,方便用戶使用。



ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
