【干貨分享】一文教你如何選擇PCB產品
PCB(Printed Circuit Board)即印刷電路板,是電子元器件的支撐體和電氣連接的提供者。它由絕緣底板、連接導線和焊盤等組成,采用印刷技術將電路圖案轉移到基板上。PCB 使得電子設備實現了小型化、輕量化和高可靠性,廣泛應用于計算機、通信、消費電子等眾多領域。
選擇 PCB(Printed Circuit Board,印刷電路板)產品可以從以下幾個方面考慮:
確定需求
應用領域
不同的應用領域?qū)?PCB 的要求不同。例如:
消費電子:如手機、平板電腦等,通常要求 PCB 輕薄、小型化,具有較高的集成度和信號傳輸速度。
工業控制:需要 PCB 具備較高的可靠性和穩定性,能夠在惡劣的環境下工作,如高溫、高濕、振動等。
醫療設備:對 PCB 的安全性和可靠性要求極高,需要符合嚴格的醫療標準。
根據應用領域的特點,確定所需 PCB 的性能指標和特殊要求。
電路板功能要求
明確 PCB 的功能需求,如:
單層板、雙層板還是多層板:層數越多,可實現的電路復雜度越高,但成本也相應增加。
是否需要特殊的電路設計,如高速數字電路、射頻電路等:高速數字電路對 PCB 的信號完整性要求高,需要采用特殊的布線設計和材料;射頻電路則需要考慮電磁兼容性和信號屏蔽等問題。
是否需要特定的接口和連接器:根據設備的連接需求,選擇合適的接口和連接器類型,確保兼容性和可靠性。
線路板性能指標
確定 PCB 的性能指標,如:
電氣性能:包括絕緣電阻、耐壓強度、信號傳輸速度、阻抗控制等。根據電路的工作頻率和信號特性,選擇合適的 PCB 材料和設計參數,以確保良好的電氣性能。
機械性能:如 PCB 的厚度、硬度、彎曲強度等。根據設備的安裝方式和使用環境,選擇具有合適機械性能的 PCB,以確保其在使用過程中不會損壞。
耐熱性能:考慮 PCB 在工作過程中的溫度變化,選擇能夠承受相應溫度的材料和工藝,以確保 PCB 的可靠性和穩定性。
環保要求:如果產品有環保要求,選擇符合環保標準的 PCB 材料和生產工藝,如無鉛、無鹵素等。
選擇 PCB 產品時,還要關注其生產廠家的資質與口碑,確保產品質量有可靠的保障。要仔細考察 PCB 的材質和工藝,以適應不同應用場景的特殊需求。還要考慮產品的價格與性價比,在滿足性能要求的前提下實現成本的優化控制。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
通訊手機HDI
-
-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP
通訊手機HDI
-
-

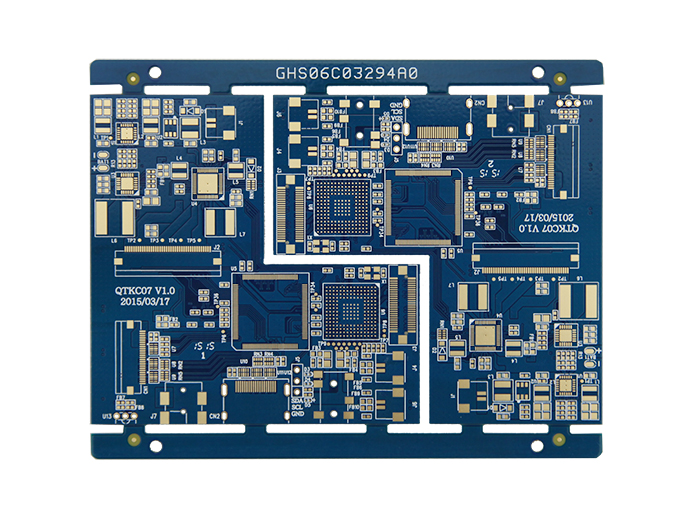

型號:GHS06C03294A0
階數:6層二階
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金
通訊模塊HDI
-
-
型號:GHS04K03404A0
階數:4層一階+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小線寬:0.076mm
最小線距:0.076mm
最小孔徑:0.1mm
表面處理:沉金+OSP
5G模塊PCB
-
-
型號:HS10K21632A0
層數:10層
板材:生益 S1000-2
板厚:1.6+/-0.16mm
最小孔徑:0.102mm
最小線寬:0.102mm
表面處理:沉鎳金+OSP
P1.5顯示屏HDI
-
-
型號:GHS04C03605A0
層數:4層一階
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.13mm
最小線距:0.097mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:燈窩間距:P1.5
P2.571顯示屏HDI
-
-
型號:GHS04C03429A0
階層:4層一階
板材:EM825
板厚:1.6mm
尺寸:215.85mm*287.85mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.152mm
最小線距:0.152mm
表面處理:沉金
外形公差:+/-0.15mm(板內無定位孔)
特殊要求:控深鉆帽子電鍍間距:P2.571
P1.9顯示屏HDI
-
-
型號:GHM08C03113A0
階層:8層一階
板材:EM825
板厚:1.6mm
尺寸:239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:控深鉆間距:P1.9
P1.923顯示屏HDI
