走進PCB廠:從線路板到電路板的世界
在當今高度信息化的社會,電子設備已成為我們生活中不可或缺的一部分。而在這背后,一個默默無聞卻又至關重要的行業——PCB(Printed Circuit Board,即印刷電路板)制造業,正以其獨特的魅力與重要性,逐漸走進大眾視野。
PCB,又被稱為線路板或電路板,是電子設備中不可或缺的基礎部件。它如同電子設備的“骨架”,承載著各種電子元器件的連接與通信。從手機、電腦到家用電器,甚至到航天器、軍事裝備,幾乎所有的電子設備都離不開PCB的支持。

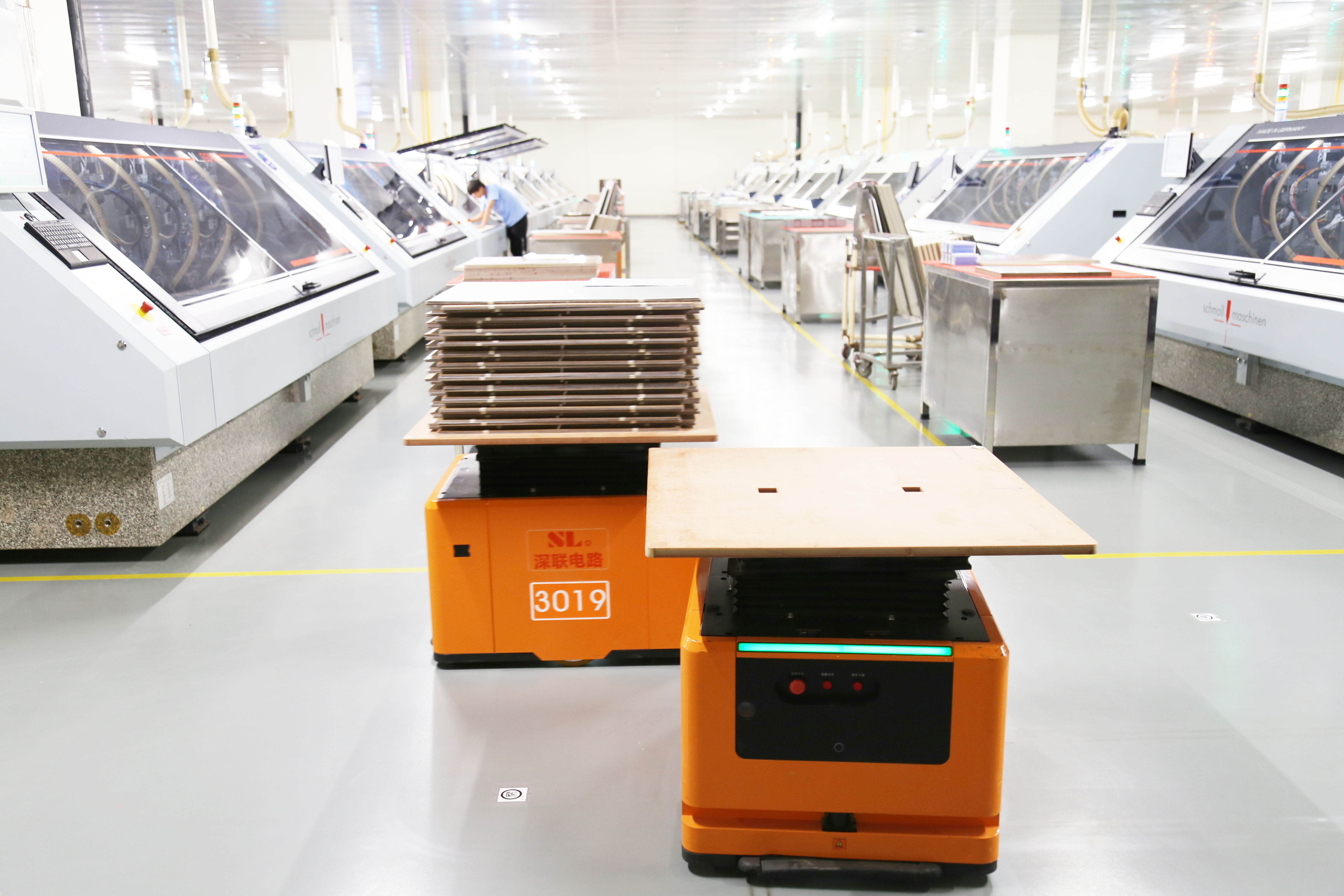

走進一家PCB廠,首先映入眼簾的是一排排整齊的機器設備和忙碌的工人。這些機器設備如同精密的工匠,將一張張薄薄的銅板經過蝕刻、鉆孔、覆膜等工藝,最終變成一張張承載著復雜電路的PCB。
在PCB制造過程中,每一個環節都至關重要。蝕刻環節要保證電路圖形的精確無誤,鉆孔環節要確保每一個孔位的精準對位,覆膜環節則要保證電路板的絕緣性能和耐磨性。每一個環節都需要工人們精心操作,嚴格把控質量。
隨著科技的不斷發展,PCB制造業也在不斷升級。從傳統的手工制作到如今的自動化生產,從單一的工藝到如今的多元化技術融合,PCB制造業正以其獨特的魅力,引領著電子行業的發展。
作為大眾,我們或許對PCB并不熟悉,但我們的生活卻離不開它。每一次按下手機的按鍵,每一次打開電腦的屏幕,都離不開背后默默付出的PCB制造業者。讓我們共同關注這個行業,為它的發展和進步點贊。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
