探秘汽車攝像頭線路板，解鎖行車安全與智能感知密碼

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：514發布日期：2024-12-16 09:24【大中小】

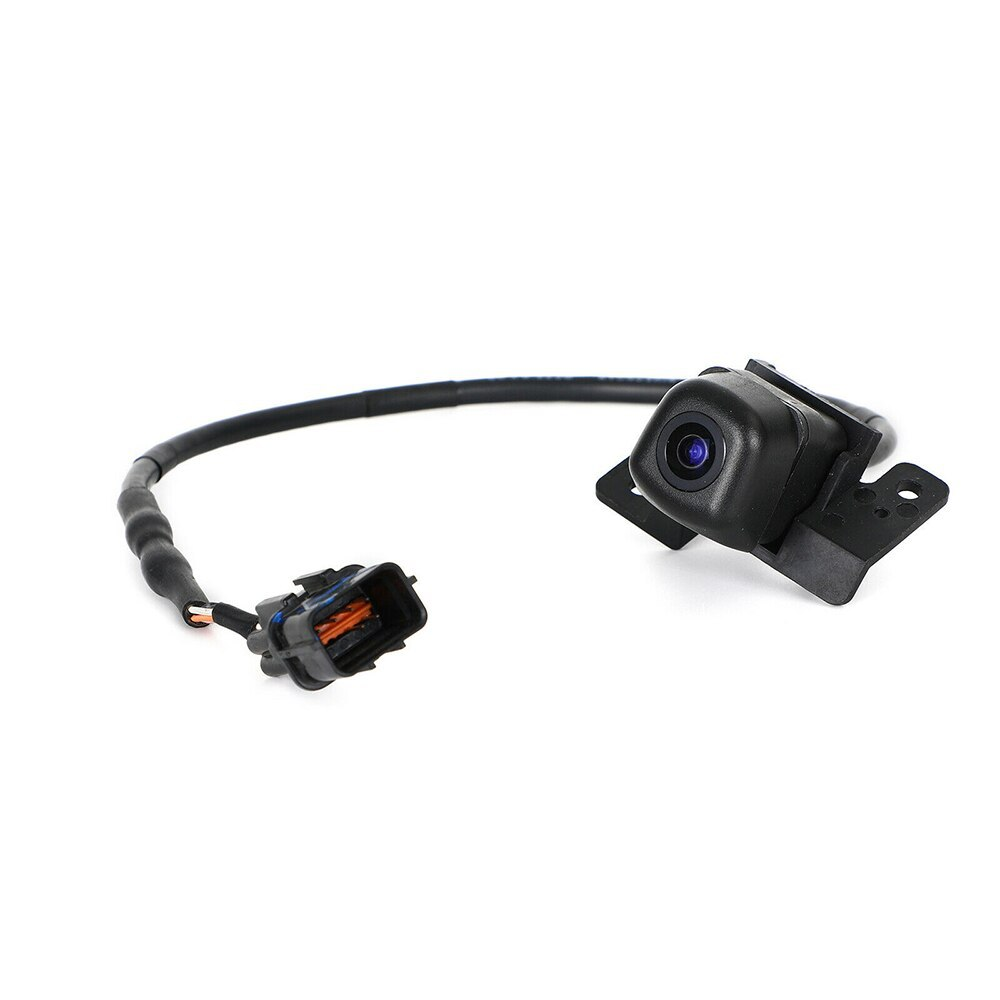

在汽車科技日新月異的今天，汽車攝像頭已成為提升行車安全與實現智能感知功能的關鍵部件。而隱藏在這些攝像頭背后，默默發揮著核心作用的汽車攝像頭線路板，猶如汽車視覺系統的 “大腦” 與 “神經中樞”，掌控著圖像采集、傳輸與處理的關鍵環節，為我們解鎖行車安全與智能感知的密碼。

汽車攝像頭線路板是一塊高度集成化且精密設計的電路板。其主要功能是連接攝像頭的圖像傳感器與汽車的電子控制單元（ECU）或其他相關圖像處理系統，確保攝像頭所捕捉到的圖像數據能夠準確、快速地傳輸，并在后續進行有效的處理分析。

從硬件構成來看，它通常包含了多層印刷線路，這些線路猶如細密的血管與神經網絡，為信號的傳輸提供路徑。線路板上搭載著各種微小而關鍵的電子元件，如電容、電阻、電感等，它們協同工作，對圖像信號進行濾波、放大、穩壓等處理，以保證信號的質量與穩定性。其中，圖像傳感器作為攝像頭的核心元件，通過線路板與其他元件緊密相連，將光信號轉換為電信號，而線路板則負責將這些電信號進行初步處理并傳輸。

在信號傳輸方面，汽車攝像頭線路板面臨著諸多挑戰與高要求。首先，汽車內部環境復雜，存在著各種電磁干擾源，如發動機、電機等產生的電磁輻射。因此，線路板在設計時必須采用有效的電磁屏蔽措施，如在板材中添加屏蔽層、合理布局線路以減少信號回路面積等，確保圖像信號在傳輸過程中不受外界電磁干擾的影響，保證數據的準確性與完整性。例如，一些高端汽車攝像頭線路板采用了特殊的金屬屏蔽罩，將關鍵的信號傳輸線路與易受干擾區域隔離開來，同時在線路布局上遵循嚴格的差分信號傳輸原則，減少共模干擾的產生。

其次，汽車攝像頭需要實時傳輸高清圖像數據，以滿足諸如自動駕駛輔助系統（如車道偏離預警、自適應巡航、自動緊急制動等）對圖像清晰度與實時性的要求。這就要求線路板具備高速信號傳輸能力，能夠支持如 LVDS（低壓差分信號）等高速接口標準。

線路板的材質選擇、線路的線寬與線距設計以及信號層與地層的布局等都經過精心優化，以降低信號傳輸?shù)膿p耗與延遲。例如，采用低介電常數的板材可以減少信號在傳輸過程中的延遲與畸變，而精確控制的線寬與線距則能夠保證信號的阻抗匹配，提高傳輸效率。

除了信號傳輸，汽車攝像頭線路板在圖像處理方面也承擔著重要角色。隨著汽車智能化程度的不斷提高，攝像頭所采集到的圖像數據往往需要在本地進行一定程度的預處理，如邊緣檢測、圖像增強等，以減輕后續主處理器的工作負擔并提高系統的響應速度。線路板上集成的一些專用圖像處理芯片或模塊，能夠?qū)D像信號進行快速運算與處理，提取出關鍵的圖像特征信息。例如，在一些智能駕駛系統中，攝像頭線路板上的圖像處理芯片可以對車道線進行實時識別與跟蹤，為車輛的自動駕駛決策提供重要依據。

在汽車攝像頭線路板的制造過程中，同樣需要遵循嚴格的質量標準與工藝規范。從原材料的選擇到每一道生產工序，都要進行嚴格的質量控制。例如，在貼片工藝環節，對于微小元件的貼裝精度要求極高，需要使用高精度的貼片機與先進的視覺檢測系統，確保每一個元件都能準確無誤地焊接在指定位置。同時，在焊接過程中，要控制好焊接溫度、時間與焊接壓力等參數，以保證焊接質量，避免虛焊、短路等問題的出現，因?yàn)槿魏我粋€微小的焊接缺陷都可能導致整個攝像頭系統的故障，從而影響行車安全。

隨著汽車行業朝著電動化、智能化、網聯化方向不斷發展，汽車攝像頭線路板也將面臨更多的機遇與挑戰。一方面，自動駕駛技術的進一步普及將對攝像頭的數量、分辨率以及圖像處理能力提出更高的要求，這將促使線路板朝著更高集成度、更強性能的方向發展。例如，未來可能會出現將多個攝像頭的處理功能集成在一塊線路板上的設計，同時線路板將具備更強大的人工智能處理能力，能夠?qū)?fù)雜的交通場景進行實時分析與決策。另一方面，汽車電子電氣架構的變革，如從分布式向集中式架構的轉變，也將對攝像頭線路板的設計與通信方式產生深遠影響。線路板需要更好地適應與中央計算單元或域控制器之間的高速通信需求，采用新的通信協議與接口標準。

汽車攝像頭PCB作為汽車視覺系統的核心組成部分，在保障行車安全與實現智能感知功能方面發揮著不可替代的作用。通過不斷地技術創新與質量提升，它將為我們開啟更加安全、智能的汽車出行新時代，讓我們在駕駛過程中能夠更加從容地應對各種路況與交通場景，真正實現汽車與人類的和諧共處。
