手機無線充線路板：如何打造穩定的充電體驗

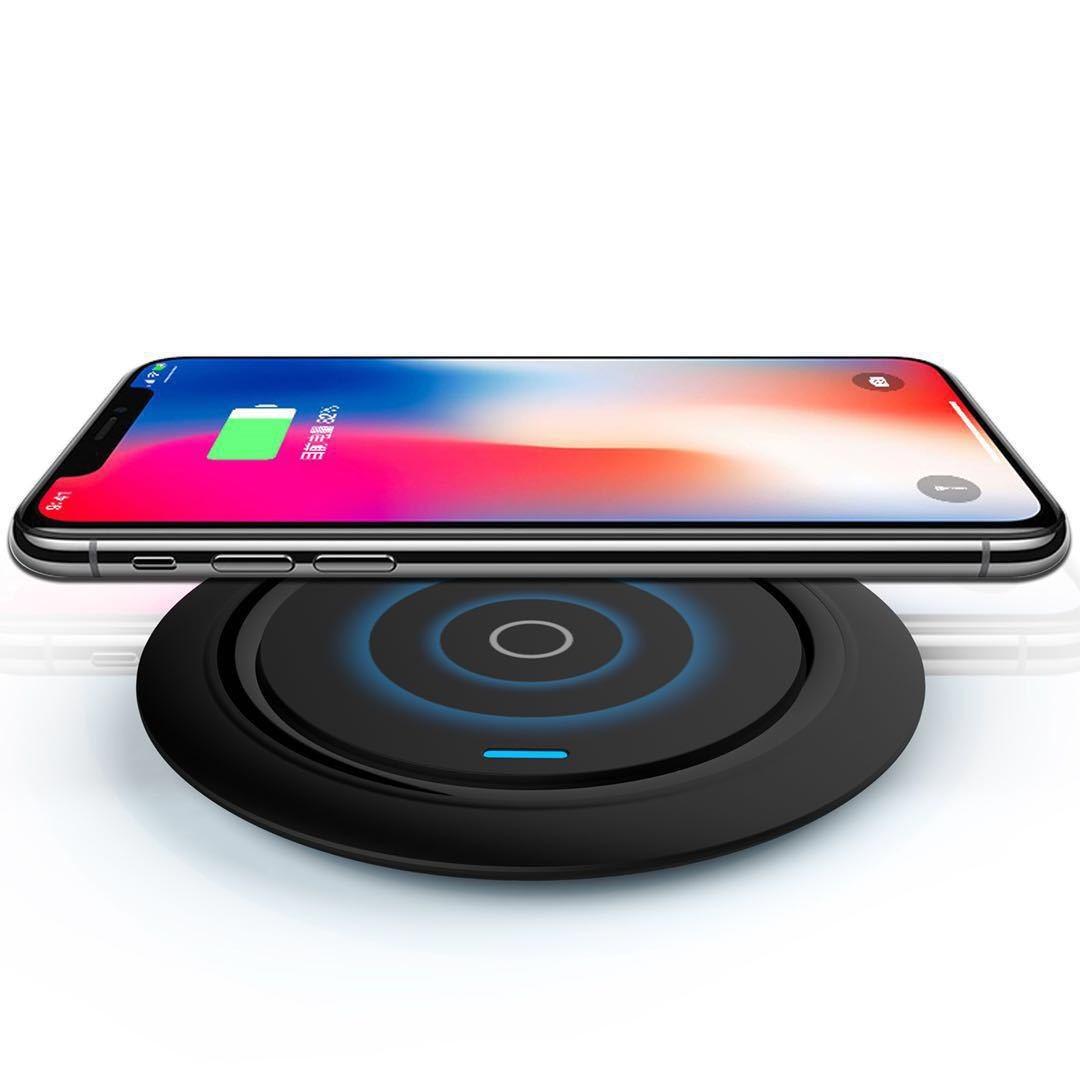

在智能手機普及的當下，無線充電技術因其便捷性，正逐漸成為主流充電方式。而手機無線充線路板作為實現無線充電功能的核心部件，其性能優劣直接決定了充電體驗的穩定性。那么，如何通過精心設計與制造手機無線充線路板，來打造穩定的充電體驗?zāi)兀?/p>
手機無線充線路板優化電路設計，保障電能高效傳輸

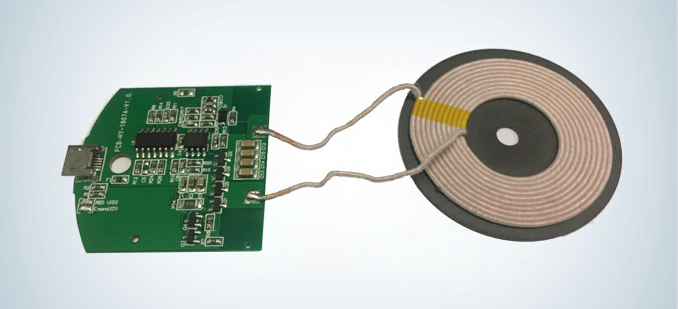

穩定的充電體驗首先依賴于高效且穩定的電能傳輸。在電路設計階段，需精準規劃線圈布局。合理的線圈匝數與線徑選擇，能夠確保在既定的電磁感應強度下，實現電能的高效轉換，減少能量損耗。例如，采用多股細銅絲絞合而成的線圈，相較于單股粗銅線，可降低趨膚效應，提升電能傳輸效率。同時，巧妙設計電路的諧振頻率，使其與手機接收端的諧振頻率精準匹配，能極大增強充電過程中的能量耦合效果，減少因頻率偏差導致的充電不穩定現象，保障充電功率的穩定輸出。
選用優質材料，提升線路板可靠性
材料的品質是影響無線充線路板性能的關鍵因素。線路板基板應選用具有良好絕緣性能與機械強度的材料，如聚酰亞胺（PI）基板。它不僅能有效防止電路短路，還能在高溫、高濕度等復雜環境下，保持穩定的物理與電氣性能，確保線路板的可靠性。對于電路中的電子元件，如電容、電感等，需選用高品質、低損耗的產品。優質電容能夠穩定濾波，減少電流波動；高性能電感則有助于維持穩定的磁場，提升充電效率。此外，在焊接材料的選擇上，無鉛錫膏因其良好的焊接性能與可靠性，成為保障電路連接穩固的理想之選，進而為穩定充電體驗奠定堅實基礎。
手機無線充PCB強化散熱管理，避免過熱影響充電穩定性
無線充電過程中，電能轉換會產生一定熱量，若不能有效散熱，過高的溫度將嚴重影響充電穩定性與線路板壽命。為此，在無線充線路板設計中，需構建完善的散熱體系。一方面，可在電路板上大面積鋪設銅箔，利用銅的良好導熱性，快速將熱量傳導出去。另一方面，添加散熱片或?qū)峁枘z等輔助散熱材料，進一步增強散熱效果。同時，合理規劃電子元件布局，避免元件過于集中導致局部過熱。通過精確控制充電過程中的溫度，確保無線充線路板始終在適宜的工作溫度范圍內運行，維持穩定的充電性能。
嚴格質量檢測，把控產品品質
為確保每一塊手機無線充線路板都能提供穩定的充電體驗，嚴格的質量檢測不可或缺。在生產過程中，采用先進的檢測設備與技術，對線路板進行全面檢測。例如，利用自動光學檢測（AOI）設備，可快速、精準地檢測電路中的短路、斷路、元件缺失等問題；通過 X 射線檢測，能深入檢查焊接點的內部質量，確保焊點牢固可靠。此外，對成品線路板進行模擬實際使用場景的老化測試，在不同溫度、濕度環境下，長時間進行充電測試，監測充電穩定性、功率輸出等關鍵指標，只有通過嚴苛檢測的產品，才能流入市場，為消費者帶來穩定、可靠的無線充電體驗。
電路板廠打造穩定的手機無線充線路板充電體驗，需從電路設計、材料選用、散熱管理到質量檢測等多個環節協同發力。只有在每一個細節上做到極致，才能為用戶提供便捷、高效且穩定的無線充電服務，讓無線充電真正成為提升用戶生活品質的得力助手。
