電路板制造背后，有哪些鮮為人知的 “神秘密碼”？
在數字化時代，從智能手機到超級計算機，從智能家電到航天設備，電路板如同現代科技的 “神經中樞”，承載著無數電子元件的信號傳輸與功能實現。然而，看似普通的電路板，其制造過程卻隱藏著諸多鮮為人知的 “神秘密碼”，正是這些密碼，賦予了電路板強大的性能與可靠性。?
電路板材料選擇是制造的首要 “密碼”。普通電路板通常采用 FR-4 材料，這是一種由環氧樹脂和玻璃纖維布組成的復合板材，具有良好的絕緣性和機械強度。但在特殊應用場景下，材料選擇大有講究。例如，在航天領域，為減輕設備重量并適應極端溫度環境，會采用聚酰亞胺材料，其不僅重量輕，還能在 -269℃ 至 400℃ 的溫度范圍內保持穩定性能；而在高頻信號傳輸?shù)碾娐钒逯?，羅杰斯（Rogers）材料因其極低的介電損耗脫穎而出，保障信號高速、穩定傳輸。?

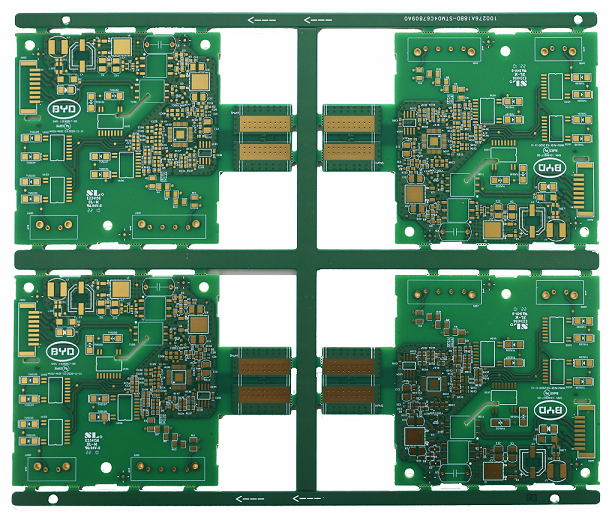

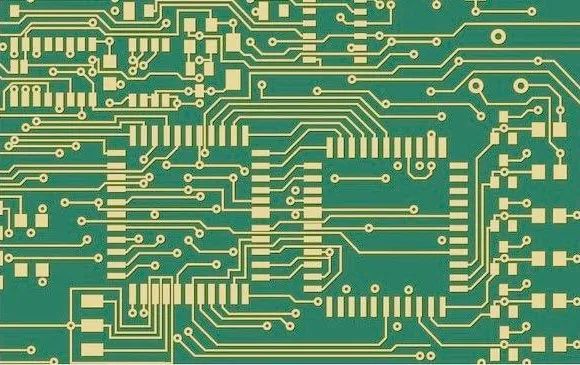

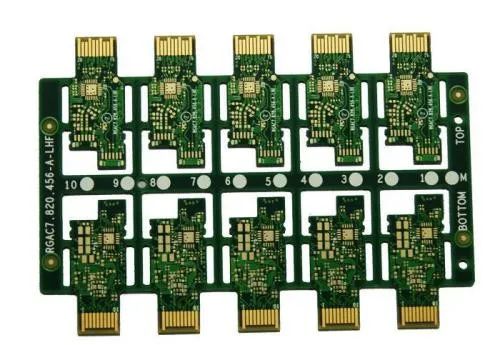

PCB精密的制造工藝是核心 “密碼”。以鉆孔工藝為例，隨著電路板集成度不斷提高，孔徑要求越來越小，從最初的毫米級發展到如今的微米級。激光鉆孔技術應運而生，它利用高能量激光束瞬間熔化或汽化板材，形成精確的小孔，孔徑誤差可控制在 ±5μm 以內，為高密度互連（HDI）電路板的生產奠定基礎。圖形轉移工藝同樣關鍵，通過曝光、顯影等步驟，將設計好的電路圖形轉移到覆銅板上。先進的光刻技術能實現線寬 / 線距達到 20μm 甚至更低，如同在電路板上進行 “納米級的雕刻”，讓更多電子元件得以 “安家落戶”。?
線路板質量檢測環節藏著保障電路板品質的 “安全密碼”。光學檢測儀（AOI）通過攝像頭對電路板進行拍照，與標準圖像對比，可快速檢測出短路、斷路、線路殘缺等問題；X 射線檢測儀（AXI）則能穿透電路板，檢測內部焊點的焊接質量，即使是隱藏在多層板內部的焊點缺陷也無所遁形。此外，還有嚴格的環境測試，如高溫高濕測試、振動測試等，模擬電路板在實際使用中的惡劣環境，確保其在復雜條件下仍能穩定運行。?
PCB廠講電路板制造背后的 “神秘密碼”，是材料科學、精密制造與質量管控等多學科的深度融合。每一個密碼的破譯與應用，都推動著電路板技術的革新，也為現代科技的飛速發展提供了堅實支撐。當我們使用各類智能設備時，不妨想想這些隱藏在電路板背后的 “神秘密碼”，感受科技制造的魅力與匠心。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
