電路板廠資訊:LG G5能做,iPhone做不到的4件事
想必最近小伙伴們都被iPhone5SE和iPhone7的概念設計刷屏了,黑科技備受期待吧!大家都知道LG攝像頭的玩法新奇,所以,電路板廠小編今日將拿LG G5來和iPhone做下比較,小伙伴們不要太沒抵抗力喔!

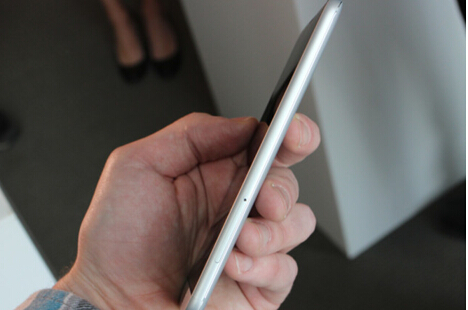

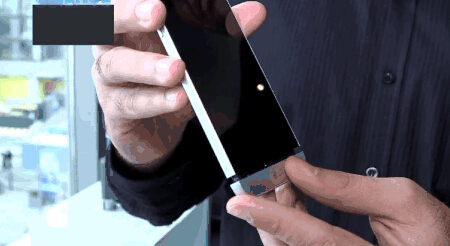

1.模塊化設計能讓G5做一大堆事情,你可以隨時換上新的電池。

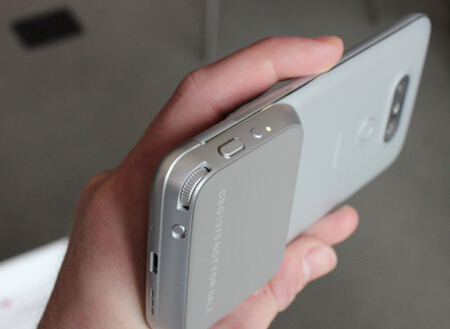

比如,加上Cam Plus模塊,可以讓拍照變得隨心所令人欲,變焦、錄視頻、開關閃光燈,關鍵拍照還不用擔心用電快,因?yàn)镃am Plus模塊可額外增加1200mAh電池容量。

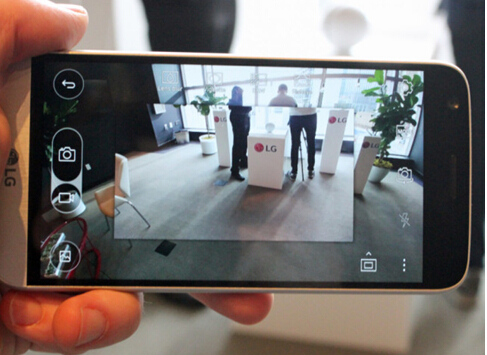

其次,LG還采用了前后雙攝像頭,廣角效果達到了135度,再也不怕場面太大手機拍不下了。

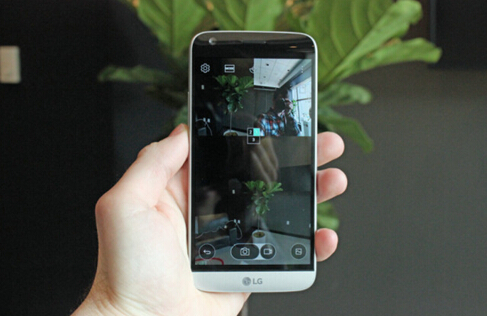

而且,前攝像頭,雙后置攝像頭,三個攝像頭可以同時拍照。
2.黑科技:永不息屏

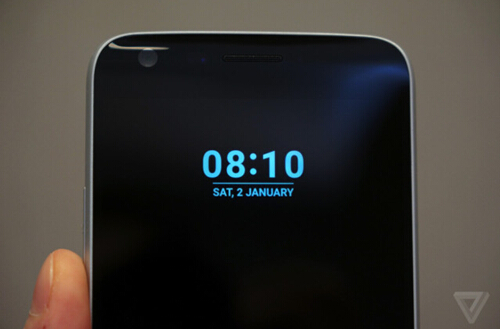

LG這次加入了一個最為[黑科技]的賣點就是“永不息屏的手機”了。利用Always On Display功能,LG G5能為用戶實現永久不息屏的功能,而這一永久息屏的亮度會比平時使用時更低。
當LG G5在按下電源鍵鎖屏之后,在手機默認息屏的情況下能為用戶正常顯示時間等信息。不得不說這是一項非常牛逼的黑科技,設想一下,每天你掏出手機要看時間或者消息的時候,根本不需要點亮屏幕。既然是黑科技,就不怕這項功能讓手機更加耗電。LG表示G5的Always On Display功能不會帶來手機亮屏?xí)r的巨大能耗,依然能在手機續航上有超強的表現。
3.全新的USB-C接口

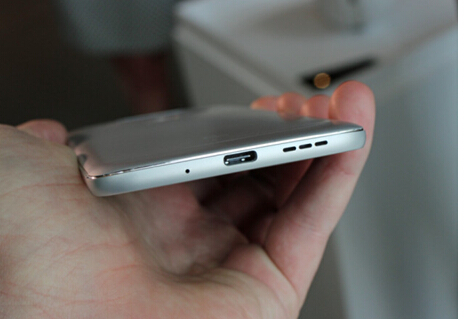

LG G5使用全新的標準USB-C接口,充電更快速,連接到電腦電視,或者通過HDMI連接到顯示屏,甚至是LG自家的VR頭盔都更方便快捷。
4.可以擴充容量的卡槽
G5有一個能插入microSD卡的卡槽,該卡槽也兼容SIM卡,能將手機的容量提高到200GB。
電路板廠小編覺得,近幾年來,國產手機紛紛強大起來了,某些黑科技也越來越符合人們的需求了。然而在品質方面,還有待提升,希望N年后的今天,國產機真正能做大做強!
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
