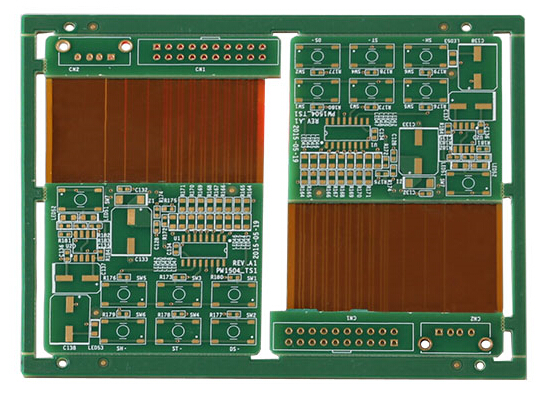

軟硬結合板機械加工
NC-控制的槽切形與刀模開窗是依據工具孔來制作，這種方式被廣泛用在軟硬結合板制作上。
硬質區域因為含有玻璃纖維強化層，比較難以用模具切割，它們必須用切形的方式來產生平滑、無應力、精確的外型邊緣。軟板并不適合利用切形機加工，尤其是在沒有完全緊密夾持的狀況下，例如：在未貼附的撓曲區域。應付這種問題的方法之一，是在多層堆疊前處理單層軟板時，在必要區域先以模具進行邊緣成形或開縫處理。在完成所有濕制程包含回焊與清潔后，再將整片板子送回切形機做最后的成形。
蓋板槽已經存在，延伸到超過下面軟板邊緣的位置。切形機的切刀插入通過板子，沿著硬質區域的邊緣前進成形直到再度連接原槽縫或另外一個槽，以這種方式進行硬質區成形。切形也會切割到軟板區域的邊緣，但是只做到足以分片的程度，軟板邊緣預切的精確度是軟板品質的主要影響因素。
當軟硬結合板脫離整板時，未貼附在挖空區的蓋板仍然被未切割蓋板連接，要完整成形必須將這些部分去除。薄的蓋板連結此時維持在原處，可以幫助解除軟板區應變問題，保護軟板免于受到銳利蓋板邊緣損傷。
