電路板廠帶您圍觀一部拆了的國產手機
最近網絡上“抵制”一詞出現的頻率非常高，比如抵制XX國、抵制XX產品等等，抵制或許沒錯，不過我們又能抵制到什么程度呢。為此電路板廠小編拆了一部國產手機，看看大家最常用的手機中有多少元器件是會被“抵制”的。

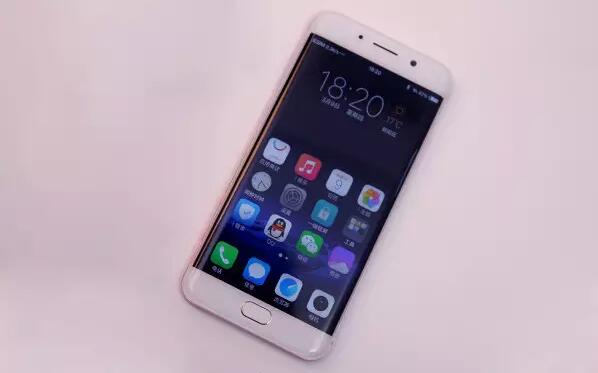

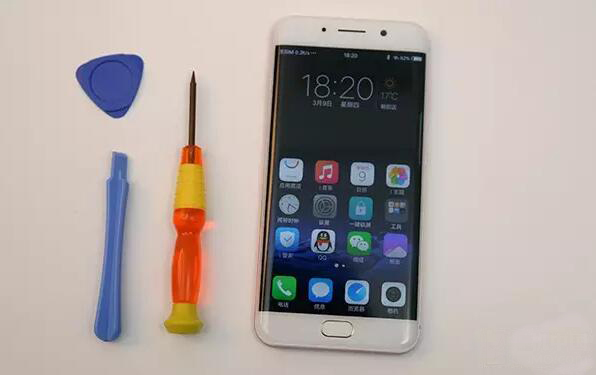

vivo Xplay6

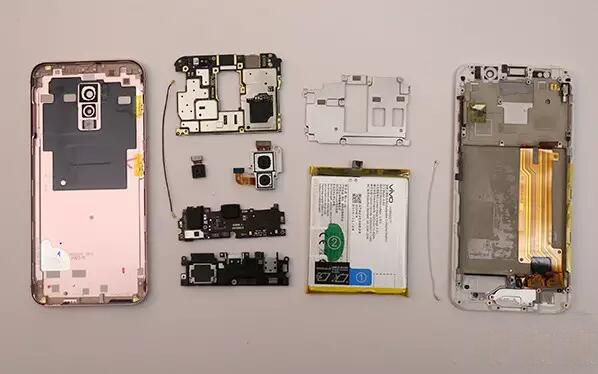

vivo Xplay6拆機
vivo作為國內的知名手機品牌，其在產品和銷量上一直都有不錯的表現，今天我們就選取vivo最新的旗艦機Xplay6看看它的一些主要元器件都是來自哪里的。
vivo Xplay6
屏幕：三星的5.46英寸Super AMOLED曲面顯示屏

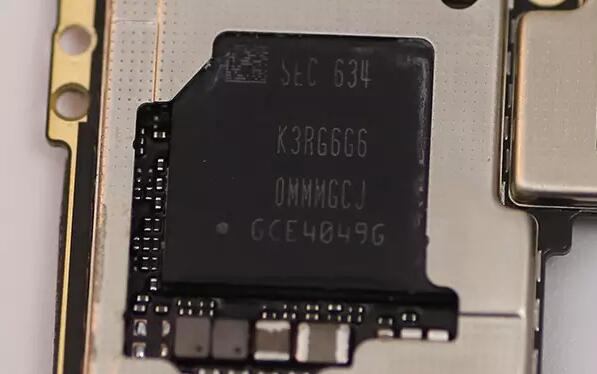

三星K3RG6G6
CPU和運存是封裝在一起的，不過我們也能知道他們的一些信息，CPU：高通MSM8996即驍龍820；運存：三星K3RG6G6 0MMMGCJ運存芯片，6GB LPDDR4

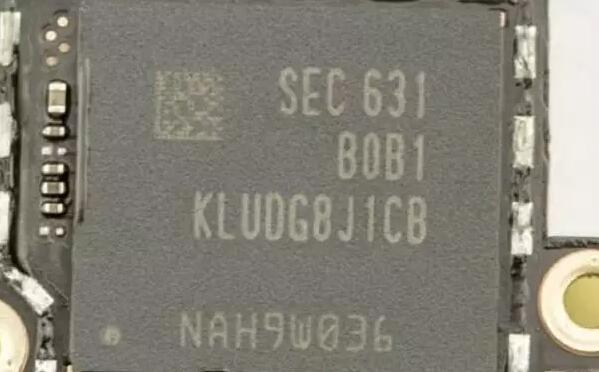

存儲芯片
存儲：三星KLUDG8J1CB-B0B1存儲芯片，128GB UFS2.0

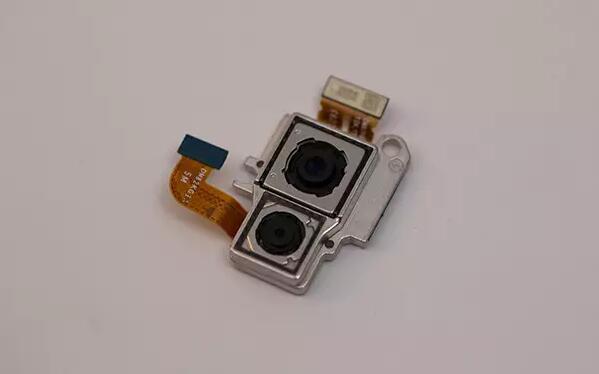

后置鏡頭
鏡頭：索尼IMX362傳感器，1200萬像素（主）

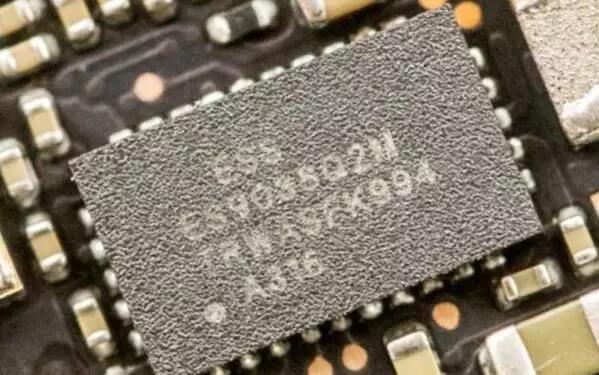

HiFi芯片
HiFi芯片：ESS的DAC解碼芯片ES9038

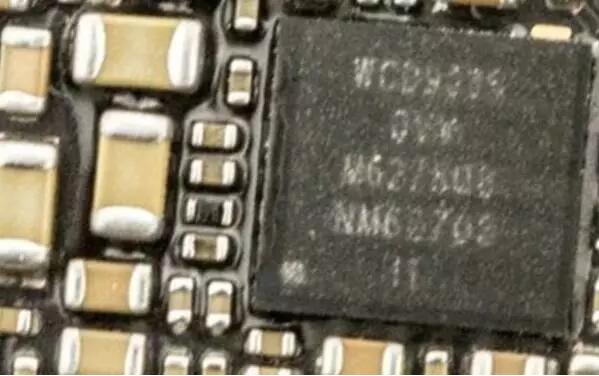

音頻解碼芯片
音頻解碼芯片：高通WCD9335，驍龍820/821的配套打包音頻方案

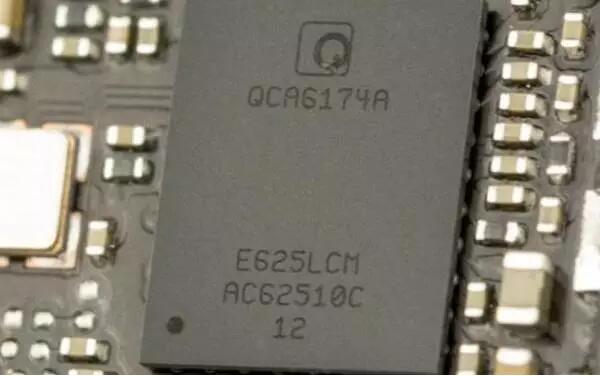

WiFi+藍牙模塊
WiFi+藍牙模塊：高通QCA6174A
LTE功率放大芯片
LTE功率放大芯片：Skyworks 77824-11
操作系統：谷歌的Android 6.0.1系統
再來個直觀的一點的，大家一起看表吧。

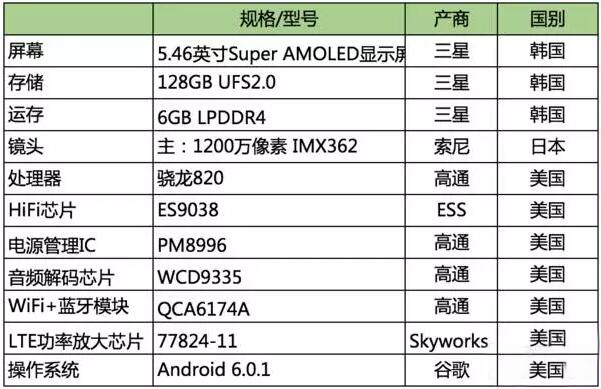

vivo Xplay6系統以及部分主要元器件詳情
vivo Xplay6是一部比較不錯的國產高端手機，在看過該機的這些信息后不知道大家會有什么感觸？筆者覺得若是要把最近的抵制行為進行的徹底一點的話，首先我們就應該告別手里的手機！
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
