線路板廠之IQC、IPQC和OQA分別是什么？
在線路板廠家中，我們?cè)谄焚|(zhì)部或者跟蹤訂單的時候，經常會聽到QC、IPQC等類似的職位。那么，IOC、IPQC還有OQA分別指什么呢？讓我們一起來看一下。
IQC：即英文（Incoming Quality Control）意思是來料的質量控制，簡稱來料控制。
IPQC：即英文（Input Process Quality Control）中文意思為制程控制，是指產品從物料投入到產品最終包裝過程的品質控制。
OQC：即英文（Outgoing Quality Control）中文意思為成品出廠檢驗。成品出廠前必須進行出廠檢驗，才能達到產品出廠零缺陷、客戶滿意零投訴的目標、檢驗項目包括：成品包裝檢驗：包裝是否牢固、是否符合運輸要求等；成品標識檢驗：商標批號是否正確。成品外觀檢驗：外觀是否破順、開裂、劃傷等。成品功能性能檢驗。批量合格則放行，不合格應及時返工或返修，直至檢驗合格。

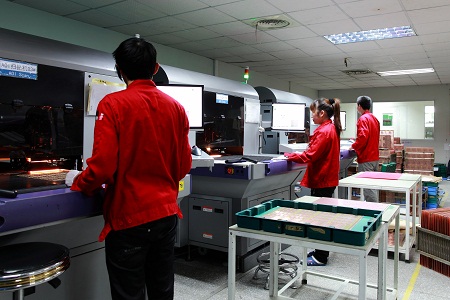

在PCB制造行業，每一道工序后都必須經過品質檢測。這樣才能確保線路板出到客戶端制成成品后，產品的穩定性，所以品質是任何一個線路板廠不容忽視的關鍵點。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
