詳細介紹PCBA、SMT、PCB線路板三者之間的區別
很多剛開始接觸電子行業的人，常常會被PCBA、SMT、PCB線路板這三個稱呼給弄暈，很難分清楚它們之間的區別和聯系，接下來小編就通過通俗易懂的語言來談?wù)凱CBA、SMT、PCB三者之間區別與聯系，幫助大家更好的進入這個行業。
一、PCBA、SMT、PCB是什么？
1、PCB中文名稱有電路板、線路板、印制電路板等幾種稱呼，PCB是用來支撐電子元器件，并提供線路，使電子元器件之間可以形成一個完整的電路。
這是電路板空板
2、SMT是目前流行的一種工藝技術，通過一道道工序?qū)㈦娮釉骷N裝在PCB空板上，又稱表面貼裝技術。

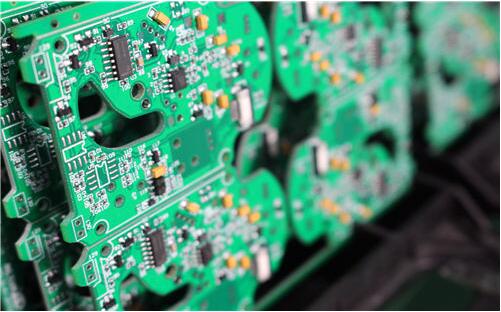

SMT貼裝之后的成品
3、PCBA是指經過原材料采購，然后在進行SMT貼片，DIP插件，測試以及成品組裝等一站式服務的加工制程。

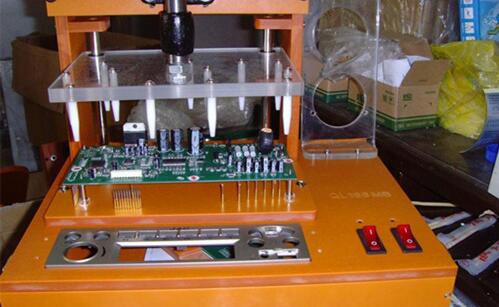

ICT在線測試
二、PCBA、SMT、PCB三者之間的區別
1、PCB又稱電路板，是SMT加工時必備的原材料，只是一個半成品。
2、SMT是一種電路板組裝技術，通過把PCB基板買回來，通過技術把元器件貼裝再PCB上，是目前最流行的工藝技術。
3、PCBA則是在SMT的基礎上進行完善的一種的加工服務，增加了元器件的采購，和后面的測試和成品組裝環節，是為客戶提供一條龍服務的服務模式，是未來發展的方向。
一個電子產品的加工完成，它們的順序應該是這樣的PCB→SMT→PCBA，PCB的生產是非常復雜的，SMT則相對簡單，PCBA講究的是一站式服務。
