iPhone X為何放棄屏下指紋識別軟硬結合板技術? vivo又是憑啥實現的?
前多家媒體報道稱新款iPhone將采用屏下指紋識別技術,但在9月13日的發布會上蘋果突然"變卦",新款iPhone X并沒有搭載此黑科技,而是直接宣布采用Face ID來代替Touch ID。

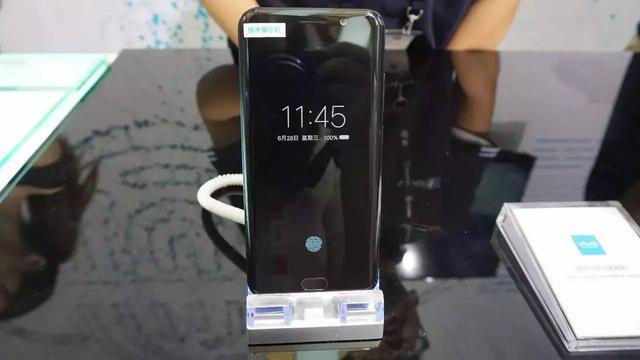

要知道早在年中上海召開的MWC2017會展上,vivo就向大眾展示了屏下指紋識別技術,這讓vivo一時間處于行業的風口浪尖上,畢竟蘋果做不到的事情,vivo做到了。那么,蘋果為什么最終還是了放棄屏下指紋識別?屏下指紋究竟是有多難?vivo又是如何做到呢?
首先指紋識別軟硬結合板廠家跟大家科普一下,屏下指紋是將指紋模組置于顯示屏下方,而考慮到顯示屏厚度要遠遠大于指紋識別芯片的穿透能力,因此只能采用光學式和超聲波式的解決方案。此前傳言稱蘋果在研發的就是光學式屏下指紋識別,但根據消息來看,一些技術難題暫時還無法攻克,如果草草在新款iPhone上搭載尚未成熟的屏下指紋識別技術勢必會嚴重影響用戶體驗,以完美主義著稱的蘋果,顯然不會采用這種方案。

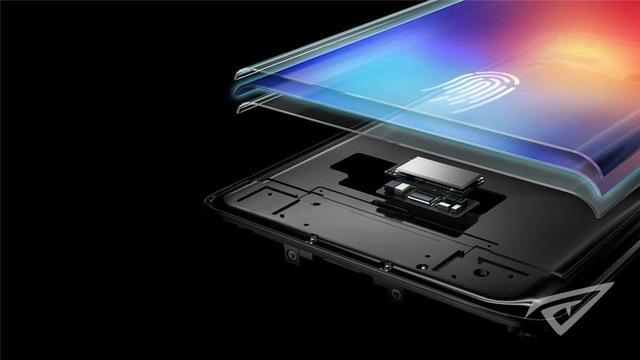

而vivo發布的屏下指紋識別技術是基于高通的超聲波式解決方案,將傳感器放置在OLED屏下方,利用超聲波穿透材料的能力,后蓋不需要開孔,就可以實現指紋的掃描、錄入和匹配。由于仍然存在相關技術挑戰,良品率很難控制,因此也很難量產和商用。
不過就在近日,vivo X系列產品線經理對媒體透露,vivo在屏下指紋這塊肯定是行業領先的。如果未來哪一家會先克服行業瓶頸,我想應該是我們。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
