圖文結合讓你迅速掌握電路板的相關術語
電路板是一種重要的電子元件載體,由絕緣底板、連接導線和各種電子元件組成。它在電子設備中起著關鍵作用,能夠?qū)崿F(xiàn)電路的連接、信號傳輸和電子元件的固定。電路板也被稱為印刷電路板(PCB)或線路板,是電子設備的關鍵組件。下面我們來看一下PCB相關的術語吧。
孔環:PCB上的金屬化孔上的銅環。
DRC:設計規則檢查,一個檢查設計是否包含錯誤的程序,比如走線短路,走線太細,或者鉆孔太小。

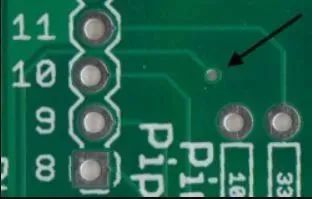

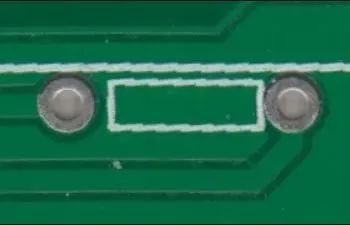

鉆孔命中:用來表示,設計中要求的鉆孔位置和實際的鉆孔位置的偏差,鈍鉆頭導致的不正確的鉆孔中心是PCB制造里的普遍問題。
如上圖所示,就是不是太準確的drill hit示意圖。
金手指:在板卡邊上裸露的金屬焊盤,一般用做連接兩個電路板,比如計算機的擴展模塊的邊緣、內存條以及老的游戲卡。

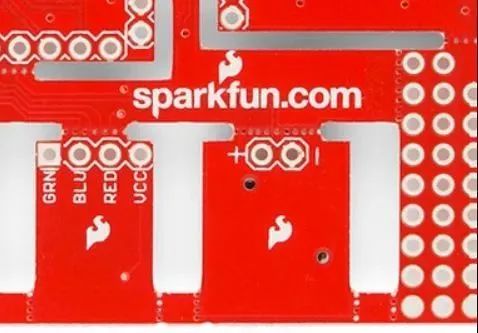

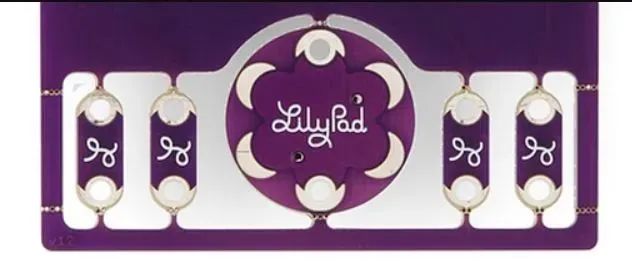

郵票孔:除了V-Cut外,另一種可選擇的分板設計方法,用一些連續的孔形成一個薄弱的連接點,就可以容易將板卡從拼版上分割出來。

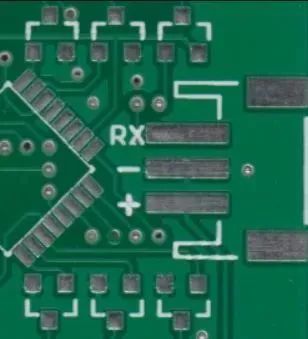

焊盤:在PCB表面裸露的一部分金屬,用來焊接器件。
拼板:一個由很多可分割的小電路板組成的大電路板,自動化的電路板生產設備在生產小板卡的時候經常會出問題,將幾個小板卡組合到一起,可以加快生產速度。

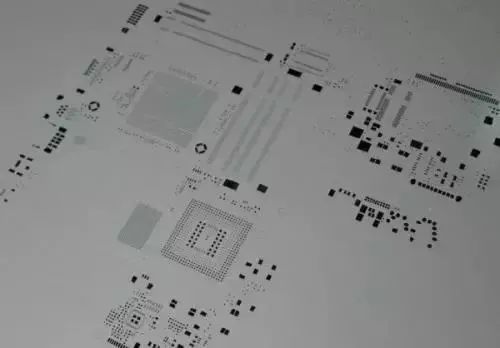

鋼網:一個薄金屬模板也可以是塑料,在組裝的時候,將其放在PCB上讓焊錫透過某些特定部位。
Pick-and-place:將元器件放到線路板上的機器或者流程。
PCB平面:線路板上一段連續的銅皮,一般是由邊界來定義而不是路徑,也稱作覆銅。
金屬化過孔:PCB上的一個孔,包含孔環以及電鍍的孔壁,金屬化過孔可能是一個插件的連接點,信號的換層處,或者是一個安裝孔。

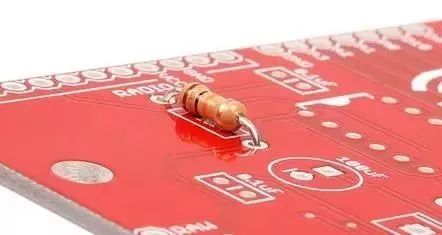

FABFM PCB上的一個插件電阻,電阻的兩個腿已經穿過了PCB的過孔,電鍍的孔壁可以使PCB正反兩面的走線連接到一起。

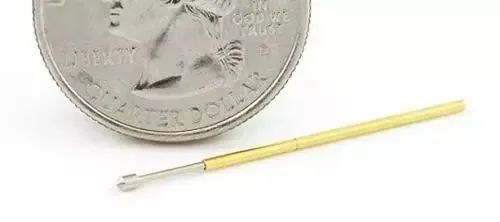

Pogo pin:指的是一個彈簧支撐的臨時接觸點,一般用作測試或燒錄程序。
回流焊:將焊錫融化,使焊盤(SMD)和器件管腳連接到一起。
開槽:指的是PCB上,任何不是圓形的洞,開槽可以電鍍也可以不電鍍,由于開槽需要額外的切割時間,有時會增加板卡的成本。
注意: 由于開槽的刀具是圓形的,開槽的邊緣不能完全做成直角。

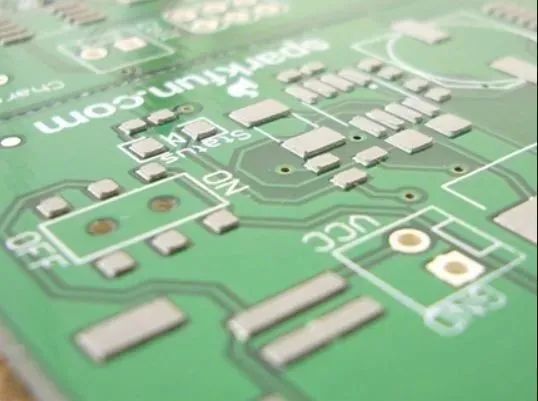

錫膏層:在往PCB上放置元器件之前,會通過鋼網在表貼器件的焊盤上形成的一定厚度的錫膏層。在回流焊過程中,錫膏融化,在焊盤和器件管腳間建立可靠的電氣和機械連接。
在放置元器件之前,PCB上短暫的錫膏層,記得去了解一下鋼網的定義。
焊錫爐:焊接插件的爐子,一般里面有少量的熔融的焊錫,板卡在上面迅速的通過,就可以將暴露的管腳上錫焊接好。
阻焊:為了防止短路、腐蝕以及其它問題,銅上面會覆蓋一層保護膜。
連錫:器件上的兩個相連的管腳,被一小滴焊錫錯誤的連接到了一起。
表面貼裝:一種組裝的方法,器件只需要簡單的放在板卡上,不需要將器件管腳穿過板卡上的過孔。
熱焊盤:指的是連接焊盤到平面間的一段短走線,如果焊盤沒有做恰當?shù)纳嵩O(shè)計,焊接時很難將焊盤加熱到足夠的焊接溫度,不恰當?shù)纳岷副P設計,會感覺焊盤比較黏,并且回流焊的時間相對比較長。
在左邊,焊盤通過兩個短走線(熱焊盤)連接到地平面,在右邊,過孔直接連接到地平面,沒有采用熱焊盤。

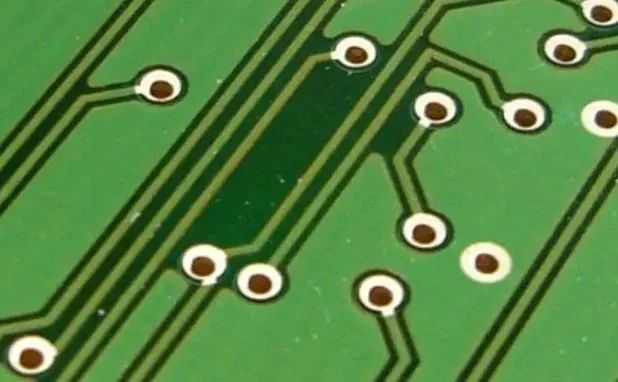

線路板走線:在電路板上,一般連續的銅的路徑。
一段連接復位點和板卡上其它地方的細走線,一個相對粗一點的走線連接了5V電源點。
V-score:將板卡進行一條不完全的切割,可以將板卡通過這條直線折斷。

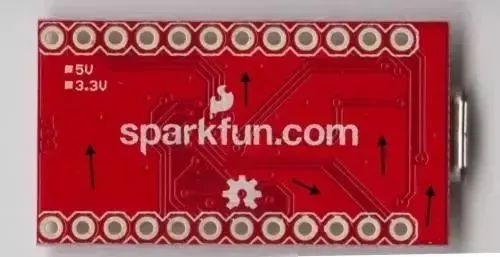

過孔:在板卡上的一個洞,一般用來將信號從一層切換到另外一層。塞孔指的是在過孔上覆蓋阻焊,以防被焊接,連接器或者器件管腳過孔,因?yàn)樾枰附?,一般不?huì)進行塞孔。
同一個PCB上塞孔的正反兩面,這個過孔將正面的信號,通過在板卡上的鉆孔,傳輸?shù)搅吮趁妗?br /> 波峰焊:一個焊接插件器件的方法,將板卡勻速的通過一個產生穩定波峰的熔融焊錫爐,焊錫的波峰會將器件管腳和暴露的焊盤焊接到一起。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
