PCB設計：什么是PCB開窗，如何開窗？
在PCBLayout的時候經常聽到別人說開窗，什么是開窗，開窗有什么用？今天就來看一下PCB開窗。
PCB上的導線都是蓋油的，可以防止短路，對器件造成傷害。所謂開窗就是去掉導線上的油漆層，讓導線裸露可以上錫。

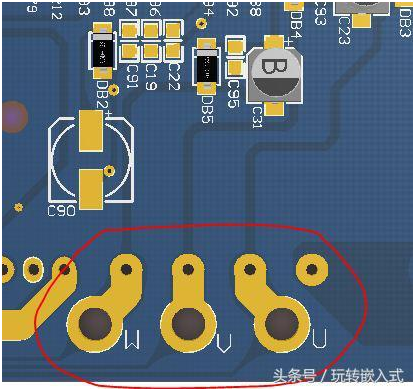

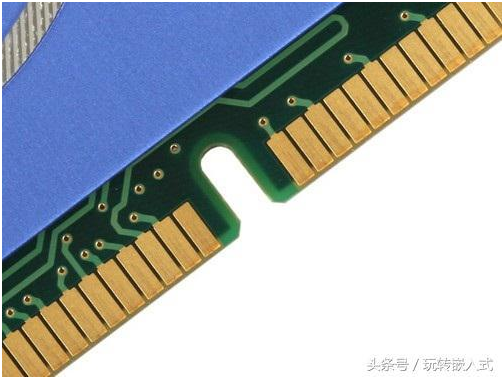

如上圖所示，就是開過窗的。PCB開窗并不少見，最常見的可能就是內存條了，拆過電腦的同學都知道內存條有一邊金手指，如下圖所示：
這里的金手指就是開窗，即插即用。
開窗還有一個很常見功能，就是后期燙錫增加銅箔厚度，方便過大電流，這在電源板和電機控制板中比較常見。
那PCB開窗如何實現呢？

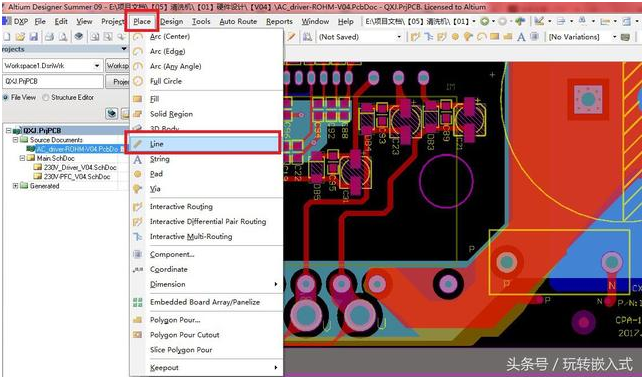

以Altium Designer 09為例，如果要在Top Layer層開窗，只需要在Top Solder層上放置和導線相同的Line就可以了。同樣，如果在Bottom Layer開窗，只需要在Bottom Layer放置Line就可以了。
