六種方法輕松幫你檢查PCB線路板短路

文章來源：作者：梁波靜查看手機網址

掃一掃！

掃一掃!

人氣：5680發布日期：2019-04-13 11:19【大中小】

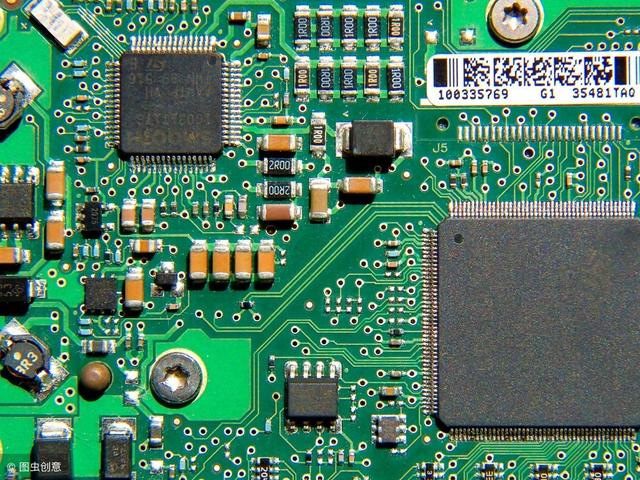

一、電腦上打開

PCB設計

圖，把短路的網絡點亮，看看什么地方離得最近，最容易連到一塊。特別要注意IC內部的短路。

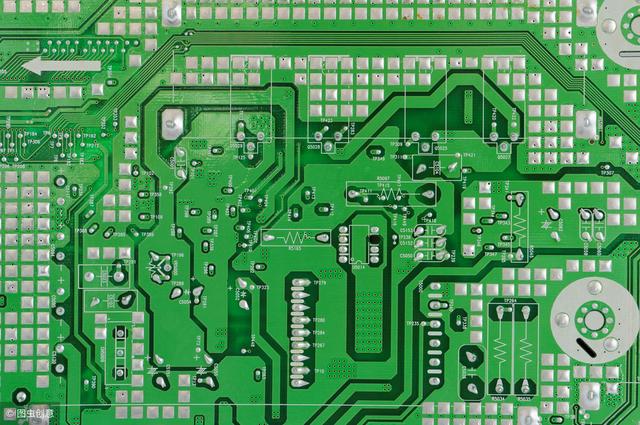

二、如果是人工焊接，要養成好的習慣：

1、焊接前要目視檢查一遍線路板，并用萬用表檢查關鍵電路（特別是電源與地）是否短路；

2、每次焊接完一個芯片就用萬用表測一下電源和地是否短路；

3、焊接時不要亂甩烙鐵，如果把焊錫甩到芯片的焊腳上（特別是表貼元件），就不容易查到。

三、發現有短路現象。拿一塊板來割線（特別適合單/雙層板），割線后將每部分功能塊分別通電,逐步排除。

四、使用短路定位分析儀器

五、如果有BGA芯片，由于所有焊點被芯片覆蓋看不見，而且又是多層板（4層以上），因此最好在設計時將每個芯片的電源分割開，用磁珠或0歐電阻連接，這樣出現電源與地短路時，斷開磁珠檢測，很容易定位到某一芯片。由于BGA的焊接難度大，如果不是機器自動焊接，稍不注意就會把相鄰的電源與地兩個焊球短路。
