影響PCB廠報價的因素之板材問題
就PCB板材而言:影響價格主要有以以下幾點:
1、板材材質:FR-4,我們常見的雙面與多層的板材,他的價格也與線路板厚和板中間銅鉑厚度有關,而FR-I,CEM-1這些就是我們常見單而板的材質了,而這材質的價格也比上面雙面、多層板的相差很大。
2、是板材厚度,它的厚度我們常見的也就是:0.4,0.6,0.8,1.0,1.2,1.5,1.6,2.0,而我們常規板的厚度價格相差也不是很大。
3、是銅鉑厚度會影響價格,銅鉑厚度一般分為:18um(2/1oz),35um(1oz),55um(1.5oz),70um(2oz)等.
4、原材料的供應商,大家常見與常用到的就有:生益/建濤/國際等等。
制程費用:
1、要看PCB板上面的線路,如線密線細(在4/4mm)以下的話,價格會另算。
2、還有就是板面有BGA,那樣費用也會相對上升,有的地方是BGA另算多少錢一個。
3、要看是什么表面處理工藝,我們常見的有:噴鉛錫(熱風整平)、OSP(環保板)、噴純錫、化錫、化銀、化金等等,當然表面工藝不同,價格也會不同。
4、還要看工藝標準;我們常用的是:IPC2級,但有客戶要求會更高,(比如日資)我們常見的有:IPC2、IPC3、企標、軍標等等,當然標準越高,價格也會越高。

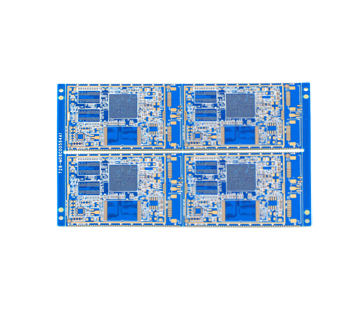

PCB業內賣出的每一塊PCB都是客戶定制的,因此,PCB板的報價需要先進行成本核算,同時還需要參考PCB計算機自動拼版計算,在標準尺寸的覆銅板上排版的材料利用率做出綜合報價。
PCB業的成本計算是所有產業中最為特別、最為復雜的,從開料、壓板、成形,一直到FQC、包裝、完工入庫,需要依據每一個工序投入的材料費用、人工費用、制造費用等進行分步核算,再依據訂單產品編號分批累計成本。并且不同類型的產品,其工序的標準費率都會有所區別。對于一些產品如盲埋孔板、沉金板、壓銅座板,因其工藝或所有材料的特殊性,要求必須對此采用一些特殊的計算方法。同理,鉆孔工序所用鉆嘴大小也會影響到產品的成本,這些都直接影響到WIP成本、報廢成本的計算與評估。
?
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
