HDI板和盲埋孔電路板的區別

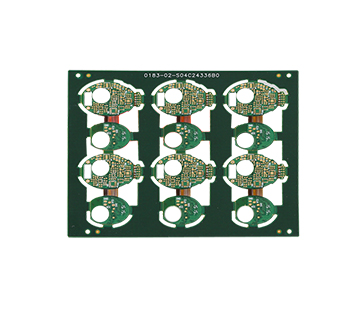

HDI屬于線路板的一種產品,全稱為highDensityInterconnection,高密度互聯板目前,高階電子產品一般都是HDI板產品。
盲孔(Blindvias):盲孔是將PCB內層走線與PCB表層走線相連的過孔類型,此孔不穿透整個板子。
埋孔(Buriedvias):埋孔則只連接內層之間的走線的過孔類型,所以是從PCB表面是看不出來的。
隨著目前便攜式產品的設計朝著小型化和高密度的方向發展,PCB的設計難度也越來越大,對PCB的生產工藝提出了更高的要求。在目前大部分的便攜式產品中使0.65mm間距以下BGA封裝,均使用了盲埋孔的設計工藝,那么什么是盲埋孔呢?
盲孔(Blindvias):盲孔是將PCB內層走線與線路板表層走線相連的過孔類型,此孔不穿透整個板子。
埋孔(Buriedvias):埋孔則只連接內層之間的走線的過孔類型,所以是從PCB表面是看不出來的。
有埋盲孔的電路板不一定是HDI線路板,但一般HDI板都有盲孔,埋孔就不一定了,要看你的電路板產品是幾階幾壓的產品。
說明如下:
6層電路板中一階,二階是針對需要激光鉆孔的板子來說的,即指HDI板.
6層電路板一階HDI板指盲孔:1-2,2-5,5-6.即1-2,5-6需激光打孔.
6層電路板二階HDI板指盲孔:1-2,2-3,3-4,4-5,5-6.即需2次激光打孔.
首先鉆3-4的埋孔,接著壓合2-5,然后第一次鉆2-3,4-5的激光孔,接著第2次壓合1-6,然后第二次鉆1-2,5-6的激光孔.最后才鉆通孔.由此可見二階HDI板經過了兩次壓合,兩次激光鉆孔.
另外二階HDI板還分為:錯孔二階HDI板和疊孔二階HDI板,錯孔二階HDI板是指盲孔1-2和2-3是錯開的,而疊孔二階HDI板是指盲孔1-2和2-3疊在一起,例如:盲:1-3,3-4,4-6.
依此類推三階,四階......都是一樣的.?
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
