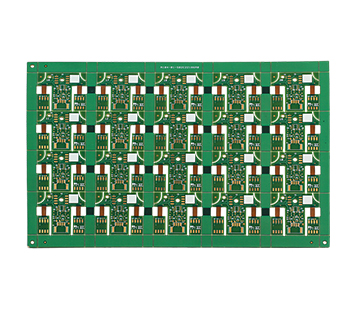

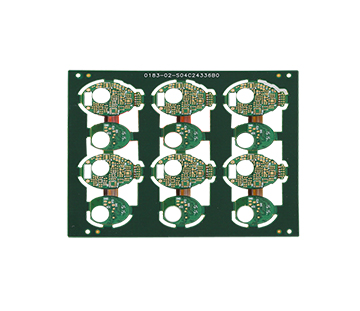

指紋識別軟硬結合板
指紋識別軟硬結合板,便是柔性線路板與硬性線路板的結合體,通過壓合等工序,按相關工藝要求組合在一起,構成的具有FPC特性與PCB特性的線路板??梢杂糜谝恍┯刑厥庖蟮漠a(chǎn)品之中,既有必定的撓性區域,也有必定的剛性區域,對節約產品內部空間,削減制品體積,對產品功用的提升有很大的協助。因而,軟硬結合板首要運用于消費電子產品,市場規模進一步提高。
指紋識別軟硬結合板在手機內軟硬板的運用,常見的有折疊式手機的轉折處(Hinge)、影像模塊(camera Module)、按鍵及射頻模塊(RF Module)等。
指紋識別軟硬結合板需要特別嚴格的質量操控,或許具挑戰性的查驗程序是熱應力,或許需求進行代表性的PTH試片切開目視與斷面剖析。試片需求在125℃下烘烤至少6小時之后冷卻、上助焊劑并進行288℃漂錫10秒。之后檢查表面的缺陷如:編織纖維失常、纖維露出、刮傷、環狀別離、凹陷、壓痕,接著做切片來剖析電鍍整體情況應及軟硬各個區域的廣泛特性。
因?yàn)檐浻步Y(jié)合板是FPC與PCB的組合,軟硬結合板的出產應一起具有FPC出產設備與PCB出產設備。首要,由電子工程師根據需求畫出軟性結合板的線路與外形,然后,下發到可以出產軟硬結合板的工廠,通過CAM工程師對相關文件進行處理、規劃,然后組織FPC產線出產所需FPC、PCB產線出產PCB,這兩款軟板與硬板出來后,按照電子工程師的規劃要求,將FPC與PCB通過壓合機無縫壓合,再通過一系列細節環節,終就制成了軟硬結合板。這是很重要的一個環節,應為軟硬結合板難度大,細節問題多,在出貨之前,一般都要進行全檢,因其價值比較高,以免讓供需雙方構成相關利益丟失。
