針對后期元件裝配，特別是手工裝配元件，一般都得出PCB的裝配圖，用于元件放料定位之用，這時絲印位號就顯示出其必要性了。
  電路板廠生產時PCB上絲印位號可以進行顯示或者隱藏，但是不影響裝配圖的輸出。按快捷鍵“L”，按所有圖層關閉按鈕，即關閉所有層，再單獨勾選只打開絲印層及相對應的阻焊層，即可對絲印進行調整了。
絲印位號調整的原則及常規推薦尺寸
以下是絲印位號調整遵循的原則及常規推薦尺寸：

（1）絲印位號不上阻焊，放置絲印生產之后缺失?！?/span>

（2）絲印位號清晰，字號推薦字寬/字高尺寸為4/25mil、5/30mil、6/45mil。

（3）保持方向統一性，一般一塊PCB上不要超過兩個方向擺放，推薦字母在左或在下，如圖11-21所示。

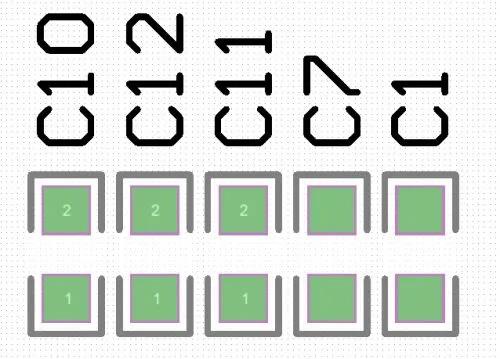

圖11-21絲印位號顯示方向
　?。?）對于一些擺布下的絲印標識，可以用放置2D輔助線或者放置方塊進行標記，方便讀取，如圖11-22所示。

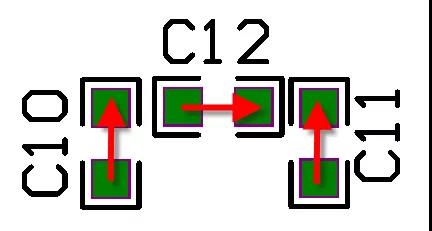

　　圖11-22輔助線及方塊

絲印位號的調整方法

AltiumDesigner提供一個快速調整絲印的方法，即“元器件文本位置”功能，可以快速地把元件的絲印放置在元件的四周或者元件的中心。

（1）選中需要操作的元件。

（2）按快捷鍵“AP”，進入“元器件文本位置”對話框，如圖11-23所示，該對話框中提供“標識符”和“注釋”兩種擺放方式，這里以“標識符”為例進行說明。

（3）“標識符”提供向上、向下、向右、向左、左上、左下、右上、右下幾種方向，可以與小鍵盤上的數字鍵進行對應。通過對“元器件文本位置”命令設置快捷鍵的方法，想讓其快速地把選中元件的絲印位號放置到元件的上方時，在小鍵盤上按數字鍵“5”和“2”就可以完成此操作，如圖11-24所示。其他方向擺放類似。例如，按數字鍵“5”和“6”放置到元件的右方，按數字鍵“5”和“8”放置到元件的下方。

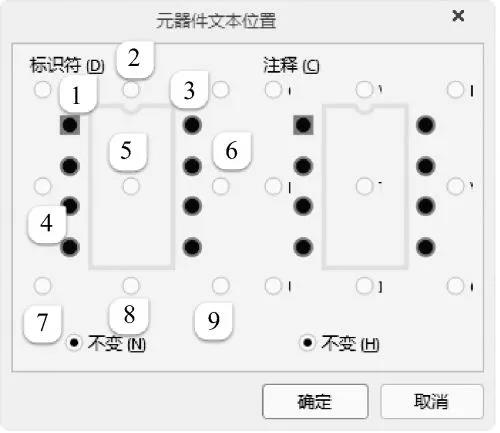

圖11-23“元器件文本位置”對話框

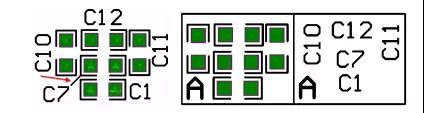

圖11-24絲印位號快速放置到元件的上方

PCB設計的一些小技巧

1、如何選擇PCB板材？

　　電路板廠選擇PCB板材必須在滿足設計需求和可量產性及成本中間取得平衡點。設計需求包含電氣和機構這兩部分。通常在設計非常高速的PCB板子(大于GHz的頻率)時這材質問題會比較重要。例如，現在常用的FR-4材質，在幾個GHz的頻率時的介質損(dielectricloss)會對信號衰減有很大的影響，可能就不合用。就電氣而言，要注意介電常數(dielectricconstant)和介質損在所設計的頻率是否合用。

2、如何避免高頻干擾？

　　避免高頻干擾的基本思路是盡量降低高頻信號電磁場的干擾，也就是所謂的串?dāng)_(Crosstalk)?？捎美蟾咚傩盘?hào)和模擬信號之間的距離，或加groundguard/shunttraces在模擬信號旁邊。還要注意數字地對模擬地的噪聲干擾。

3、在高速PCB設計中，如何解決信號的完整性問題？

　　信號完整性基本上是阻抗匹配的問題。而影響阻抗匹配的因素有信號源的架構和輸出阻抗(outputimpedance)，走線的特性阻抗，負載端的特性，走線的拓樸(topology)架構等。解決的方式是靠端接(termination)與調整走線的拓樸。

4、差分信號線中間可否加地線？

　　差分信號中間一般是不能加地線。因?yàn)椴罘中盘?hào)的應用原理最重要的一點便是利用差分信號間相互耦合(coupling)所帶來的好處，如fluxcancellation，抗噪聲(noiseimmunity)能力等。若在中間加地線，便會破壞耦合效應。

5、在布時鐘時，有必要兩邊加地線屏蔽嗎？

　　是否加屏蔽地線要根據板上的串?dāng)_/EMI情況來決定，而且如對屏蔽地線的處理不好，有可能反而會使情況更糟。

6、allegro布線時出現一截一截的線段（有個小方框）如何處理？

　　出現這個的原因是模塊復用后，自動產生了一個自動命名的group，所以解決這個問題的關鍵就是重新打散這個group，在placementedit狀態下選擇group然后打散即可。

　　完成這個命令后，移動所有小框的走線敲擊ix00坐標即可。

7、如何盡可能的達到EMC要求，又不致造成太大的成本壓力？

　　電路板廠的PCB板上會因EMC而增加的成本通常是因增加地層數目以增強屏蔽效應及增加了ferritebead、choke等抑制高頻諧波器件的緣故。除此之外，通常還是需搭配其它機構上的屏蔽結構才能使整個系統通過EMC的要求。以下僅就PCB板的設計技巧提供幾個降低電路產生的電磁輻射效應：

　　1）盡可能選用信號斜率(slewrate)較慢的器件，以降低信號所產生的高頻成分。

　　2）注意高頻器件擺放的位置，不要太靠近對外的連接器。

　　3）注意高速信號的阻抗匹配，走線層及其回流電流路徑(returncurrentpath)，以減少高頻的反射與輻射。

　　4）在各器件的電源管腳放置足夠與適當?shù)娜ヱ詈想娙菀跃徍碗娫磳雍偷貙由系脑肼暋Ｌ貏e注意電容的頻率響應與溫度的特性是否符合設計所需。

　　5）對外的連接器附近的地可與地層做適當分割，并將連接器的地就近接到chassisground。

　　6）可適當運用groundguard/shunttraces在一些特別高速的信號旁。但要注意guard/shunttraces對走線特性阻抗的影響。

　　7）電源層比地層內縮20H，H為電源層與地層之間的距離。

8、2G以上高頻PCB設計，微帶的設計應遵循哪些規則？

　　射頻微帶線設計，需要用三維場分析工具提取傳輸線參數。所有的規則應該在這個場提取工具中規定。

9、PCB板上高速信號上的AC耦合靠近哪一端效果更好？

　　經?？匆姴煌奶幚矸绞剑锌拷邮斩说?，有靠近發射端的。

我們先看看AC耦合電容的作用，無外乎三點：

• source和sink端DC不同，所以隔直流；
• 信號傳輸時可能會串?dāng)_進去直流分量，所以隔直流使信號眼圖更好；
• AC耦合電容還可以提供直流偏壓和過流的保護。說到底，AC耦合電容的作用就是提供直流偏壓，濾除信號的直流分量，使信號關于0軸對稱。

那為什么要添加這個AC耦合電容？當然是有好處的，增加AC耦合電容肯定是使兩級之間更好的通信，可以改善噪聲容限。要知道AC耦合電容一般是高速信號阻抗不連續的點，并且會導致信號邊沿變得緩慢。

1）一些協議或者手冊會提供設計要求，我們按照designguideline要求放置。

2）沒有第一條的要求，如果是IC到IC，請靠近接收端放置。

3）如果是IC到連接器，請靠近連接器放置。
