智能音響HDI板設計過程中常見錯誤有哪些
智能音響HDI設計過程中常見錯誤歸納
1. 焊盤重疊
? 造成重孔,在鉆孔時因為在一處多次鉆孔導致斷鉆及孔的損傷。
? 多層板中,在同一位置既有連接盤,又有隔離盤,板子做出表現為隔離連接錯誤。
2. 圖形層使用不規范
? 違反常規設計,如元件面設計在Bottom層,焊接面設計在TOP層, 使人造成誤解。
? 在各層上有很多設計垃圾,如斷線,無用的邊框,標注等。
3. 字符不合理
? 字符覆蓋SMD焊片,給智能音響HDI通斷檢測及元件焊接帶來不便;
? 字符太小,造成絲網印刷困難,太大會使字符相互重疊,難以分辨,字體一般>40mil。
4. 單面焊盤設置孔徑
? 單面焊盤一般不鉆孔,其孔徑應設計為零,否則在產生鉆孔數據時,此位置出現孔的坐標.如鉆孔應特殊說明;
? 如單面焊盤須鉆孔,但未設計孔徑,在輸出電、地層數據時軟件將此焊盤做為 SMT焊盤處理,內層將丟掉隔離盤。
5. 用填充塊畫焊盤
雖然能通過DRC檢查,但在加工時不能直接生成阻焊數據,該焊盤覆蓋阻焊劑不能焊接。
6. 電地層既設計散熱盤又有信號線,正像及負像圖形設計在一起,出現錯誤。
7. 大面積網格間距太小
網格線間距<0.3mm,智能音響HDI制造過程中,圖形轉移工序在顯影后產生碎膜造成斷線.提高加工難度。
8. 圖形距外框太近
應至少保證0.2mm以上的間距(V-cut處0.35mm以上),否則外型加工時引起銅箔起翹及阻焊劑脫落.影響外觀質量(包括多層板內層銅皮)。
9. 外形邊框設計不明確
很多層都設計了邊框,并且不重合,造成智能音響HDI廠家很難判斷以哪一條線成型,標準邊框應設計在機械層或BOARD層,內部挖空部位要明確。
10. 圖形設計不均勻
造成圖形電鍍時,電流分布不勻,影響鍍層均勻,甚至造成翹曲。
11. 異型孔短
異型孔的長/寬應>2:1,寬度>1.0mm,否則數控鉆床無法加工。
12. 未設計銑外形定位孔如有可能在智能音響HDI板內至少設計2個直徑>1.5mm的定位孔。
13. 孔徑標注不清
? 孔徑標注應盡量以公制標注,并且以0.05遞增。
? 對有可能合并的孔徑盡可能合并成一個庫區。
? 是否金屬化孔及特殊孔的公差(如壓接孔)標注清楚。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

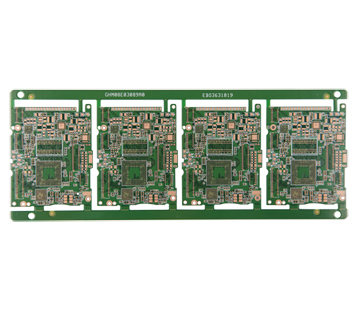

通訊手機HDI
-
-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP

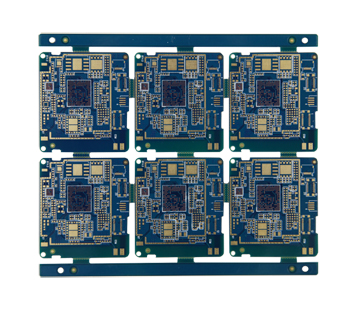

通訊手機HDI
-
-
