PCB廠如何將多層板磁通對消法有效控制EMC

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2390發布日期：2021-11-09 08:38【大中小】

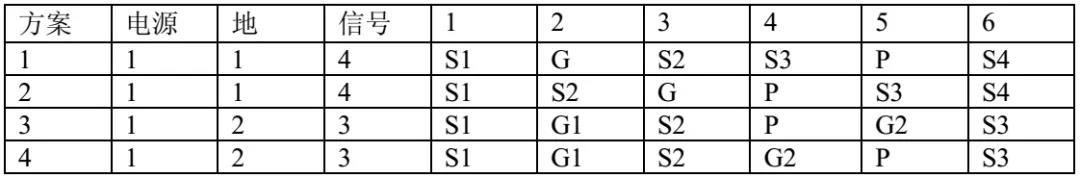

在PCB的EMC設計考慮中，首先涉及的便是層的設置；單板的層數由電源、地的層數和信號層數組成；在產品的EMC設計中，除了元器件的選擇和電路設計之外，良好的PCB設計也是一個非常重要的因素。

PCB的EMC設計的關鍵，是盡可能減小回流面積，讓回流路徑按照我們設計的方向流動。而層的設計是PCB的基礎，PCB廠如何做好PCB層設計才能讓PCB的EMC效果最優呢？
一、PCB層的設計思路
PCB疊層EMC規劃與設計思路的核心就是合理規劃信號回流路徑，盡可能減小信號從單板鏡像層的回流面積，使得磁通對消或最小化。
1、單板鏡像層
鏡像層是PCB內部臨近信號層的一層完整的敷銅平面層（電源層、接地層），主要有以下作用：

降低回流噪聲：鏡像層可以為信號層回流提供低阻抗路徑，尤其在電源分布系統中有大電流流動時，鏡像層的作用更加明顯。

降低EMI：鏡像層的存在減少了信號和回流形成的閉合環的面積，降低了EMI；

降低串擾：有助于控制高速數字電路中信號走線之間的串擾問題，改變信號線距鏡像層的高度，就可以控制信號線間串擾，高度越小，串擾越?。?/span>

阻抗控制，防止信號反射。
2、鏡像層的選擇-

電源、地平面都能用作參考平面，且對內部走線有一定的屏蔽作用；

相對而言，電源平面具有較高的特性阻抗，與參考電平存在較大的電勢差，同時電源平面上的高頻干擾相對比較大；

從屏蔽的角度，地平面一般均作了接地的處理，并作為基準電平參考點，其屏蔽效果遠遠優于電源平面；

選擇參考平面時，應優選地平面，次選電源平面。
二、磁通對消原理
根據麥克斯韋方程，分立的帶電體或電流，它們之間的一切電的及磁的作用都是通過它們之間的中間區域傳遞的，不論中間區域是真空還是實體物質。在PCB中磁通總是在傳輸線中傳播的，如果射頻回流路徑平行靠近其相應的信號路徑，則回流路徑上的磁通與信號路徑上的磁通是方向相反的，這時它們相互疊加，則得到了通量對消的效果。
三、磁通對消的本質

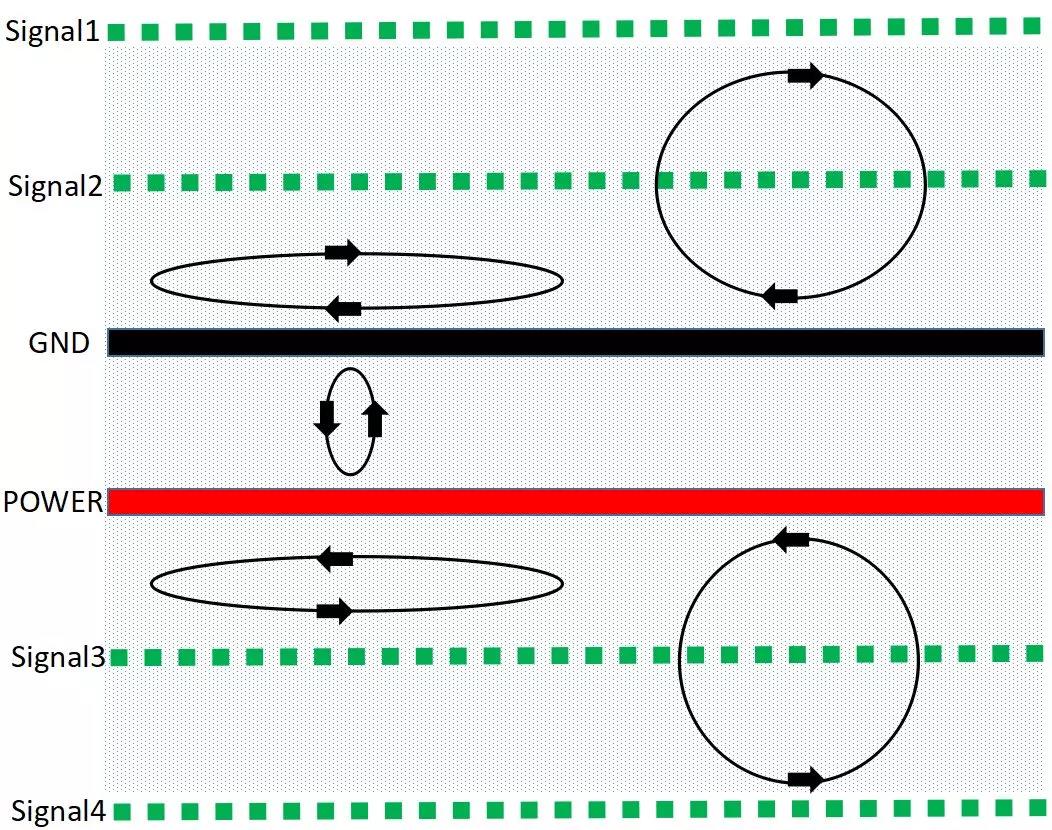

磁通對消的本質，其實就是信號回流路徑的控制，具體示意圖如下：

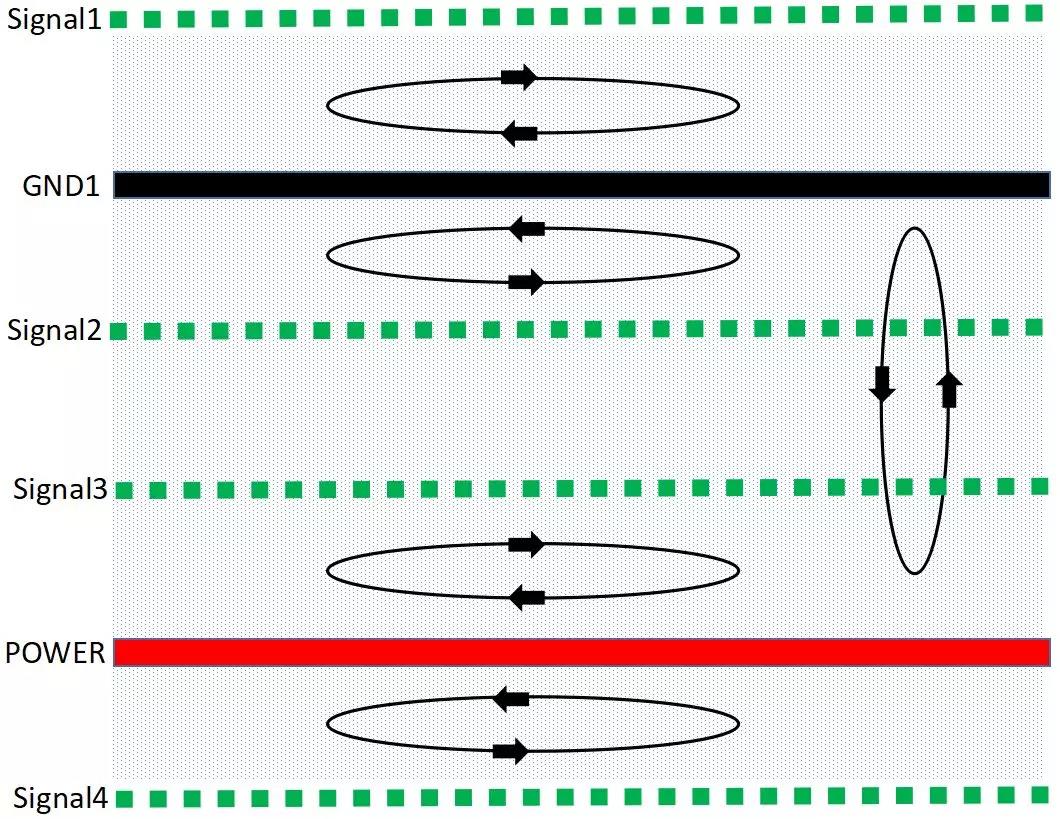

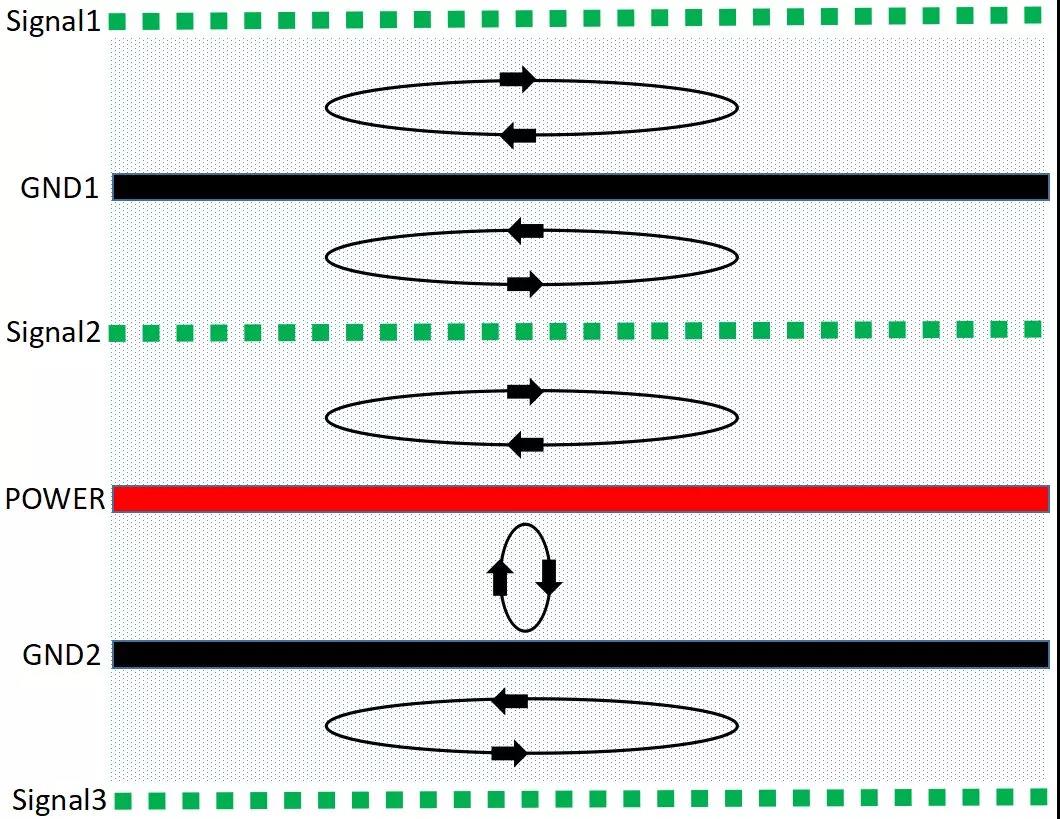

四、如何用右手定則來解釋信號層與地層相鄰時磁通對消效果？
PCB廠的解釋如下：
