PCB板材的基本分類,終于懂了FR4是什么了…
經常問一些客戶或朋友,你們的PCB用的材料是什么?通常得到的回答是FR4,其實有很多人并不知道FR4是什么。所以很有必要再來科普一下PCB板材的相關分類,這個也只是基于我們常用的一些應用而言。
我們所說的板材通常指的是基材,它最終其實是由銅箔和黏合片(為了方便介紹,我們暫時用P片,Prepreg來表示)構成,而銅箔和P片又根據不同的應用有很多的分類。
FR4是以環氧或改性環氧樹脂作為黏合劑,玻纖布作為增強材料的一種,也就是說只要使用這種體系的材料都可以叫做FR4,所以FR4是這種樹脂體系的統稱。目前使用FR4材料的印制板是當前全球產量最大,使用最多的一類印制板,現在知道為什么有人回答使用FR4其實還是不知道用的哪個材料了吧!。
通常,F(xiàn)R4會根據以下幾種類型來分類。
1、按照玻纖布編織命名分類,比如:
106、1067、 1080、1078、2116、2113、3313、7628等,這些是常用玻璃布的類型,當然還有其他的,每種玻璃布在IPC規范里面都有定義,所以不同廠家使用的同種玻璃布型號,基本上也是差異不大的,因?yàn)椴AР家灿泻芏鄰S家,但不同的廠家提供的同種類型玻璃布都必須符合IPC規范的要求,否則這個就沒法玩了
2、按照玻璃類型分類
E玻璃(E-glass):E代表electrical,意為電絕緣玻璃,是一種鈣鋁硅酸鹽玻璃,其堿金屬氧化物含量很少(一般小于1%),故又稱無堿玻璃,具有高電阻率。E玻璃現已成為玻璃纖維的最常用成分,很多材料如果沒有特別指定的話一般都是用的E-glass。
NE玻璃(NE-glass):又叫l(wèi)ow-Dk玻璃,是由日本日東紡織株式會社研發的低介電纖維玻璃,其介電常數ε(1MHz)為4.6(E玻璃為6.6),損耗因子tanδ(1MHz)為0.0007(E玻璃為0.0012),常見的使用NE-glass的材料如M7NE、IT968SE和IT988GSE等。
3、PCB板材按照供應商所用樹脂體系及其性能分類:
聯茂Iteq:
IT180A/IT170GRA1/IT958G/IT968/IT968SE/IT988GSE
臺耀Tuc:
Tu862HF/Tu872LK/Tu872SLK/Tu872SLK-SP/Tu883/Tu933+
松下Panasonic:
Megtron4/M4S/Megtron6/M6G/M7E/M7NE
Park Meteorwave系列:
MW1000/2000/3000/4000/8000
生益ShengYi:S1000-2(M)/ S7439/S6等
Rogers: RO4003/RO3003/RO4350B (射頻材料)等
(上面都是一些常用的,就不一一例舉了)
4、按照損耗級別分類
PCB板材可以分為普通損耗板材(Df≥0.02)、中損耗板材(0.01<Df<0.02)、低損耗板材(0.005<Df<0.01)、超低損耗板材(Df<0.005)等,這些都是根據材料的Df值來分的,這里分的比較粗放,也只是一個大概的分類,不同人可能會有不同的分類區間。
5、按照阻燃性能分類
阻燃型(UL94-VO,UL94-V1) 和 非阻燃型(UL94-HB級)
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

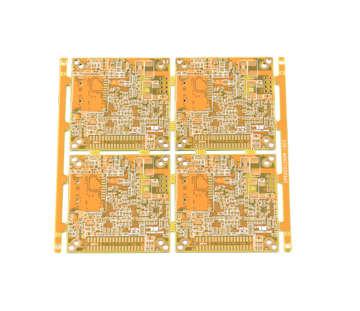

通訊手機HDI
-
-
