現代汽車?yán)走_(dá)印制線路板
現代汽車?yán)走_(dá)印制電路板(HDI)采用了高新電子技術設計,雖然提高了系統的總體性能,但是增加了系統的復雜性,對系統的維修保障提出了更新、更高、更嚴的要求。
應用于現代的汽車?yán)走_(dá)(如多功能相控陣制導雷達、多功能相控陣測量雷達、脈沖制導雷達等)使用期較長,而現代電子產品的生命期相當短,電路板廠設計時采用最先進的電子技術產品,用不了幾年這些產品可能就被淘汰,支持維修雷達系統的某些HDI也可能被淘汰,系統僅僅備用一定數量的HDI備件是不夠的,某些HDI會在系統使用中出現故障需要更換和修復,修復HDI需要備用的電子元、器件,還需要先進的配套的HDI故障檢測設備和修理設備,使汽車?yán)走_(dá)維修保障系統變得更復雜。
汽車?yán)走_(dá)HDI的維修系統是雷達維修保障工程的主要任務之一,汽車?yán)走_(dá)維修保障工程是一項滿足該系統維修保障要求的系統工程,它的主要目的是:汽車?yán)走_(dá)在投入使用階段中,以當時可行的方式加以應用與繼續發展,保證汽車?yán)走_(dá)設備得到及時、恰當而經濟的維修保障。汽車?yán)走_(dá)HDI維修系統的主要維修任務是:修復汽車?yán)走_(dá)系統在使用中出現故障的HDI,使其修復到原來規定的技術狀態,繼續投入使用,修復HDI的基本內容包括故障檢測、故障隔離、電子元器件的拆卸和重新安裝,排除故障測試,檢驗合格測試,恢復原貌等工作
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

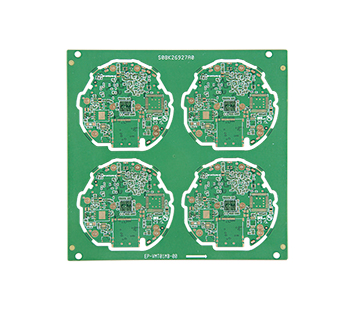

通訊手機HDI
-
-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP

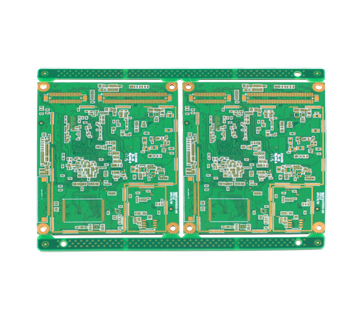

通訊手機HDI
-
-
型號:GHS06C03294A0
階數:6層二階
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金
通訊模塊HDI
-
-
型號:GHS04K03404A0
階數:4層一階+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小線寬:0.076mm
最小線距:0.076mm
最小孔徑:0.1mm
表面處理:沉金+OSP
5G模塊PCB
-
-
型號:HS10K21632A0
層數:10層
板材:生益 S1000-2
板厚:1.6+/-0.16mm
最小孔徑:0.102mm
最小線寬:0.102mm
表面處理:沉鎳金+OSP
P1.5顯示屏HDI
-
-
型號:GHS04C03605A0
層數:4層一階
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.13mm
最小線距:0.097mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:燈窩間距:P1.5
P2.571顯示屏HDI
-
-
型號:GHS04C03429A0
階層:4層一階
板材:EM825
板厚:1.6mm
尺寸:215.85mm*287.85mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.152mm
最小線距:0.152mm
表面處理:沉金
外形公差:+/-0.15mm(板內無定位孔)
特殊要求:控深鉆帽子電鍍間距:P2.571
P1.9顯示屏HDI
-
-
型號:GHM08C03113A0
階層:8層一階
板材:EM825
板厚:1.6mm
尺寸:239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:控深鉆間距:P1.9
P1.923顯示屏HDI
