電路板廠的奇妙世界，軟硬結合板的魅力
在科技快速發展的今天，電路板廠如同一個神秘的魔法工坊，默默地為我們的電子設備提供著源源不斷的動力。今天，就讓PCB小編帶大家一起走進這個充滿奧秘的世界，感受軟硬結合板的獨特魅力。
.jpg)

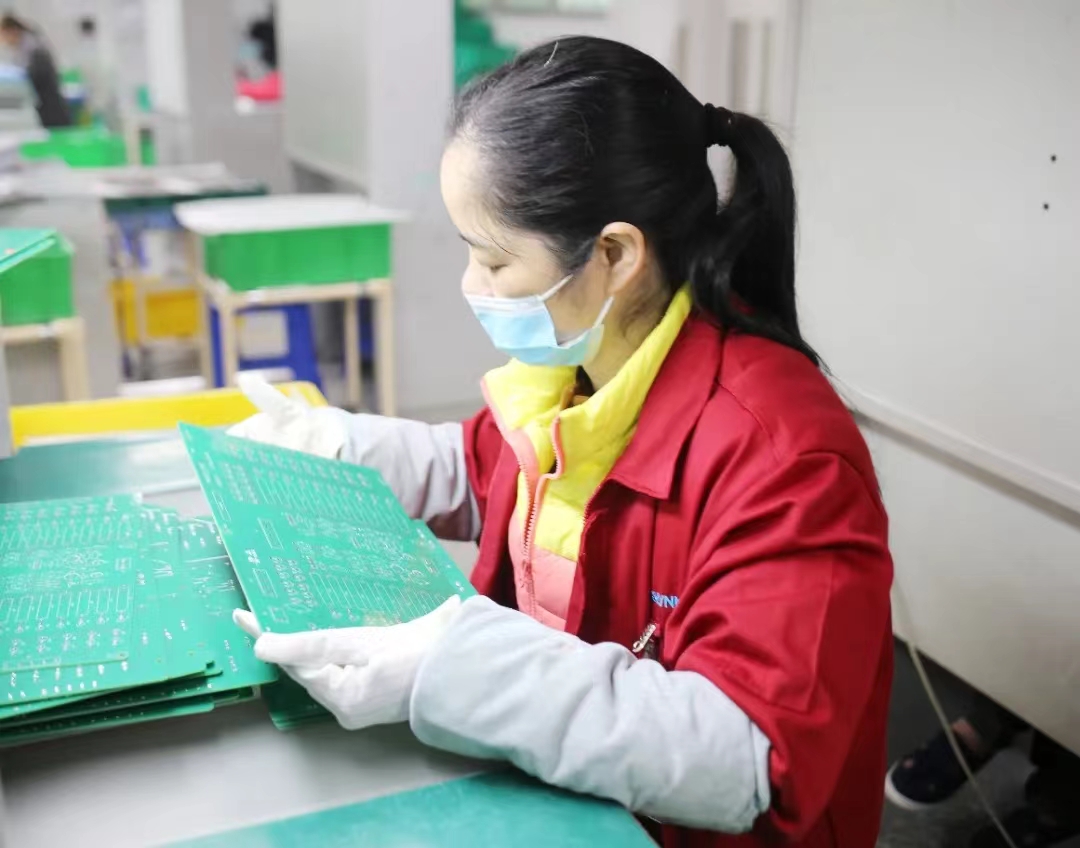

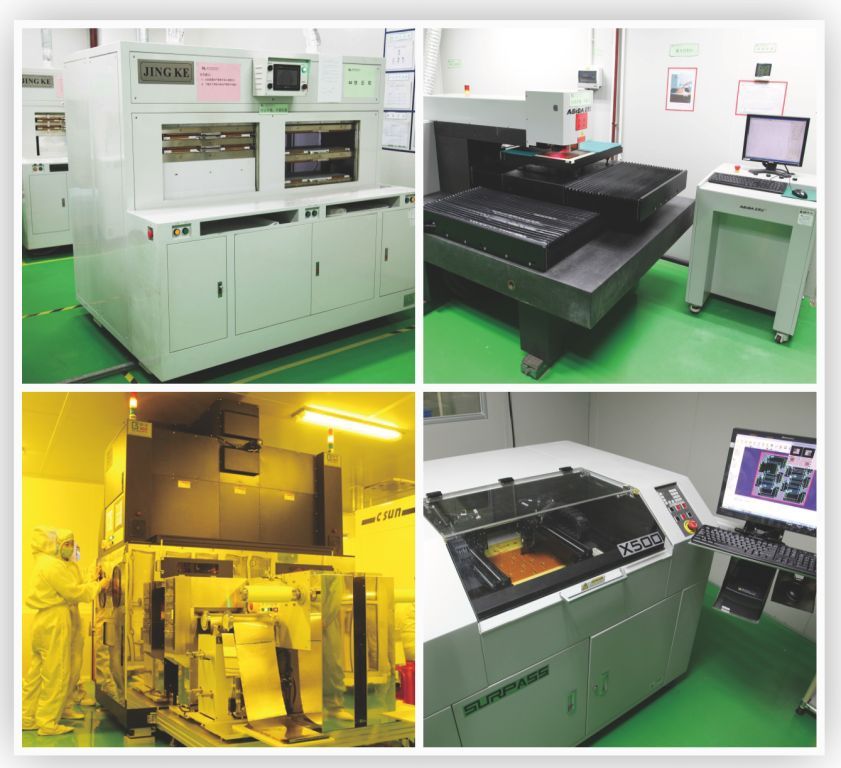

一走進電路板廠，首先映入眼簾的是一排排整齊劃一的機器設備，它們像忠誠的士兵一樣，日夜不停地工作著。在這里，電路板的生產過程就像是一場精心編排的舞蹈，每一步都需要精準無誤。
而在這其中，軟硬結合板無疑是最引人注目的存在。它既有硬板的堅固耐用，又有軟板的柔韌靈活，就像是一位身懷絕技的武林高手，既能在戰場上勇猛無敵，又能在生活中游刃有余。
.jpg)
那么，軟硬結合板是如何制作出來的呢？其實，它的制作過程并不簡單。首先，需要選用高質量的原材料，經過精密的切割、打磨、蝕刻等工藝，將硬板和軟板完美地結合在一起。在這個過程中，每一步都需要經過嚴格的質量檢測，確保每一塊軟硬結合板都符合高標準、嚴要求。
而在電路板廠中，指紋識別軟硬結合板更是備受矚目。隨著智能手機的普及，指紋識別已經成為了一種常見的安全驗證方式。而指紋識別軟硬結合板正是這種技術的關鍵所在。它不僅能夠?qū)崿F(xiàn)快速、準確的指紋識別，還能夠保證設備的穩定性和耐用性。
當然，除了指紋識別軟硬結合板之外，電路板廠還生產著各種各樣的電路板產品，如HDI板、線路板等。這些產品廣泛應用于手機、電腦、汽車等各個領域，為我們的生活帶來了極大的便利。
在這個充滿挑戰和機遇的時代，電路板廠不斷創新、不斷進步，為我們帶來了更多的驚喜和可能。未來，隨著科技的不斷發展，軟硬結合板將會在更多領域得到應用，為我們的生活帶來更多的便利和樂趣。
電路板廠是一個充滿神奇和魅力的地方。在這里，我們可以看到科技的力量和人類的智慧。而軟硬結合板作為其中的佼佼者，更是展現了科技與藝術的完美結合。讓我們一起期待電路板廠未來更多的精彩驚喜吧！
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
