關于深聯電路板廠板材的那些事兒~
PCB板材,也叫覆銅板,為生產印刷電路板的關鍵基礎材料;只有基于好的板材,才能生產出高品質的PCB線路板產品。關于電路板廠PCB板材,有些事不得不說......
一、板材的制造流程:
1、將溶劑、硬化劑、促進劑、樹脂等加以調膠配料而成,并與補強材料如玻纖布浸化成膠片;
2、經過膠片檢驗程序并進行裁片與疊置,再覆加銅箔,經過熱壓、裁切、檢驗與裁片,最終制成銅箔基板。
二、板材的分類
1、按板的增強材料不同,可分為:紙基、玻璃纖維布基、復合基、積層多層板基和特殊材料基(陶瓷、金屬芯基等)五大類。
2、按板所采用的樹脂膠黏劑不同,可進行如下分類:
(1)常見的紙基CCI:酚醛樹脂(XPc、XxxPC、FR-1、FR一2等)、環氧樹脂(FE一3)、聚酯樹脂等;
(2)常見的玻璃纖維布基CCL:環氧樹脂(FR一4、FR-5)。
(3)其他特殊性樹脂(以玻璃纖維布、聚基酰胺纖維、無紡布等為增加材料):雙馬來酰亞胺改性三嗪樹脂(BT)、聚酰亞胺樹脂(PI)、二亞苯基醚樹脂(PPO)、馬來酸酐亞胺——苯乙烯樹脂(MS)、聚氰酸酯樹脂、聚烯烴樹脂等。
3、按CCL的阻燃性能分類,可分為阻燃型(UL94一VO、UL94一 V1級)和非阻燃型(UL94一HB級)兩類板。
近年來,隨著對環保問題更加重視,在阻燃型CCL中又分出一種新型不含溴類物的CCL品種,可稱為“綠色型阻燃CCL”。
4、按CCL的性能分類,又分為一般性能CCL、低介電常數CCL、高耐熱性的CCL(一般板的L在150℃以上)、低熱膨脹系數的CCL(一般用于封裝基板上)等類型。
三、板材的主要標準
1、國家標準:GB/T4721—47221992及GB4723—4725—1992,中國臺灣標準:CNS。
2、國際標準:JIS(日本標準),ASTM、NEMA、MIL、IPc、ANSI、UL(美國標準),Bs(英國標準),DIN、VDE(德國標準),NFC、UTE(法國標準),CSA(加拿大標準),AS(澳大利亞標準),IEC(國際標準)等。
四、板材的參數詳解
1、電路板廠PCB板材供應商,常見與常用到的就有:生益\建滔\國際等。
2、PCB板材介紹:按品牌質量級別從低到高劃分如下:94HB-94VO-CEM-1-CEM-3-FR-4。
3、詳細參數及用途如下:
(1)94HB:普通紙板,不防火(最低檔的材料,模沖孔,不能做電源板);
(2)94V0:阻燃紙板 (模沖孔);
(3)22F: 單面半玻纖板(模沖孔);
(4)CEM-1:?jiǎn)蚊娌@w板(必須要電腦鉆孔,不能模沖)
(5)CEM-3:雙面半玻纖板(簡單的雙面板可以用這種料)
(6)FR-4: 雙面玻纖板。
a、阻燃特性的等級劃分可以分為94VO-V-1 -V-2 -94HB 四種;
b、半固化片:1080=0.0712mm,2116=0.1143mm,7628=0.1778mm;
c、FR4 、CEM-3都是表示板材的,F(xiàn)R4 是玻璃纖維板,cem3是復合基板;
d、無鹵素指的是不含有鹵素(氟 溴 碘 等元素)的基材,因?yàn)殇逶谌紵龝r(shí)會產生有毒的氣體,環保要求;
e、Tg是玻璃轉化溫度,即熔點;這個值關系到PCB板的尺寸耐久性。
隨著電子技術的發展和不斷進步,對PCB板材不斷提出新要求,從而促進PCB板材——覆銅箔板標準的不斷發展。為了確保了PCB線路板生產的穩定性、耐用性、安全性,請務必選用符合國家(國際)標準的板材。

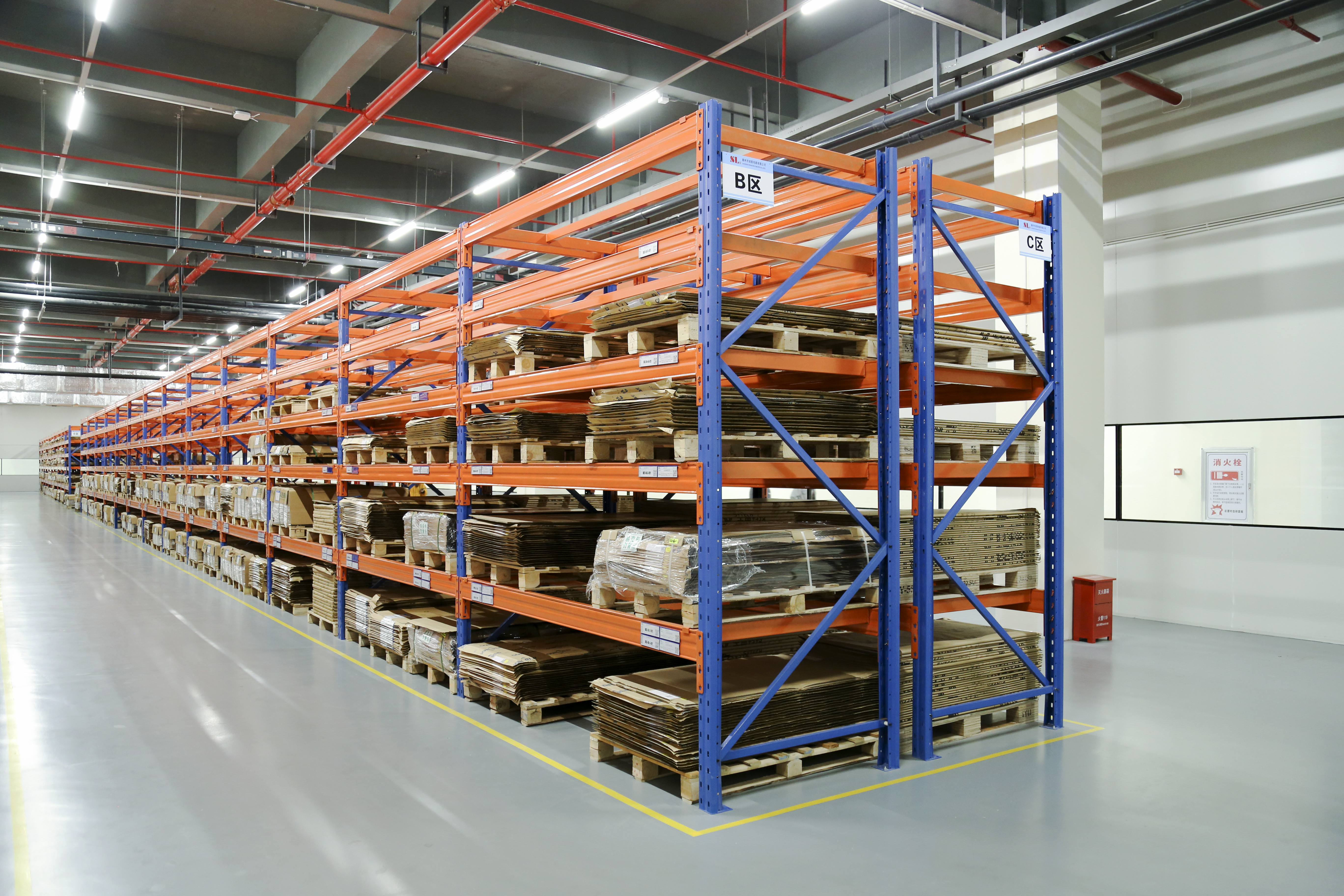

深聯電路板廠與一流的PCB板材供應商達成戰略合作,保證材料的供應。
