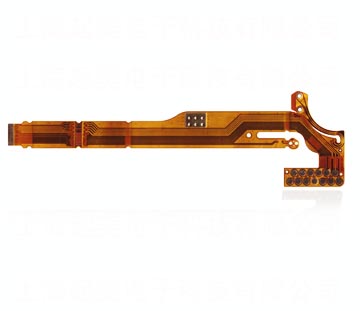

指紋識別軟硬結合板的分類
若是依制程分類,軟板與硬板接合的方式,可區分為軟硬復合板與軟硬結合板兩大類產品,差別在于指紋識別軟硬復合板的技術,可于制程中將軟板和硬板組合,其中,有共通的盲孔和埋孔設計,因此可以有更高密度的電路設計,而指紋識別軟硬結合板的技術,則是軟板和硬板分開制作后再行壓合成單一片電路板,有訊號連接但無貫通孔的設計。但目前慣用” 指紋識別軟硬結合板”統稱軟硬結合板產品。指紋識別軟硬結合板的物理特性軟硬結合板在材料、設備與制程上,與原先軟板、硬板各有差異。

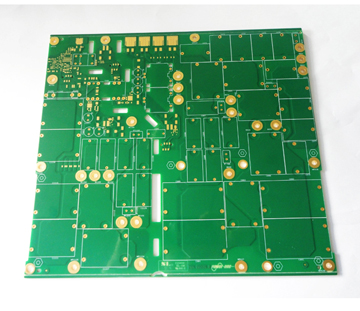

在材料方面,硬板的材質是PCB的FR4之類的材質,軟板的材質是PI或是PET類的材質,兩材料之間有接合、熱壓收縮率不同等的問題,對于產品的穩定度而言是困難點,而且指紋識別軟硬結合板因?yàn)榱Ⅲw空間配置的特性,除XY軸面方向應力的考量,Z軸方向應力承受也是重要的考量,目前有材料供貨商對PCB硬板或軟板廠商,提供指紋識別軟硬結合板適用的改良型材料,如環氧樹脂(Epoxy)或是改良型樹脂(Resin)等材料,以符合PCB硬板或軟板間的接合問題。
在設備方面,指紋識別軟硬結合板因?yàn)椴牧咸匦耘c產品規格的差異,在壓合與鍍銅部份的設備必需作修正,設備的適用程度將影響產品良率與穩定度,因此跨入指紋識別軟硬結合板的生產前須先考慮到設備的適用程度。
