PCB廠對于汽車軟板的包裝要求
對于汽車軟板的包裝在PCB板廠的制造步驟之中含有很小的比重,主要原因,一方面當然是因?yàn)樗鼪]有產生附加價值,二方面是國內制造業都不太不注重產品的包裝。在這方面,各廠應學習日本的家用電子、日用品還有食品等工廠,同樣的功能,都會讓人寧愿多花些錢買日貨,這說明其對各個工序都有著很必要的重視。所以特別將包裝獨立出來探討,從而讓生產PCB的廠家知道有小小的改善,可能會有大大的成效出現。
?關于早期的包裝方式,見表過時的出貨包裝方式,詳列其缺失。目前仍然有一些小廠是依這些方法來包裝。
國內PCB板廠產能擴充極速,且大部分是外銷,因此在競爭上非常激烈,不僅國內各廠間的競爭,更要和前兩大的美、日PCB板廠競爭,除了產品本身的技術層次和品質受客戶肯定外,包裝的品質更需要做到客戶滿意才可。幾乎有點規模的軟板廠,現在都會要求PCB板制造廠出貨的包裝,必須注意下列事項。
1.必須真空包裝;
2.每迭之板數依尺寸太小有限定;
3.每每箱重量限定;
4.紙箱磅數規格以及其它;
5.紙箱內側置板子前有否特別規定放緩沖物;
6.封箱后耐率規格;
7.PE膠膜與氣泡布的規格要求;
8.迭PE膠膜被覆緊密度的規格以及留邊寬度的規定。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

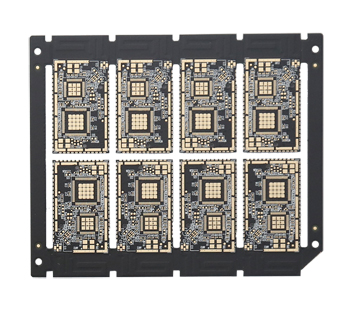

通訊手機HDI
-
-
