電路板廠講PCB電路板郵票孔是什么？

文章來源：作者： 查看手機網址
掃一掃！
掃一掃!
人氣：4705發布日期：2023-11-14 09:42【大 中 小】

一、PCB 郵票孔是什么？



電路板廠講郵票孔是指主板面板上的孔，用于將組成陣列的小型 PCB連接在一起，可以輕松地從PCB上移除組件。



郵票孔是穿孔的，當你向下推的時候，會折斷，你可以在不損壞 PCB本身的情況下卸下組件。

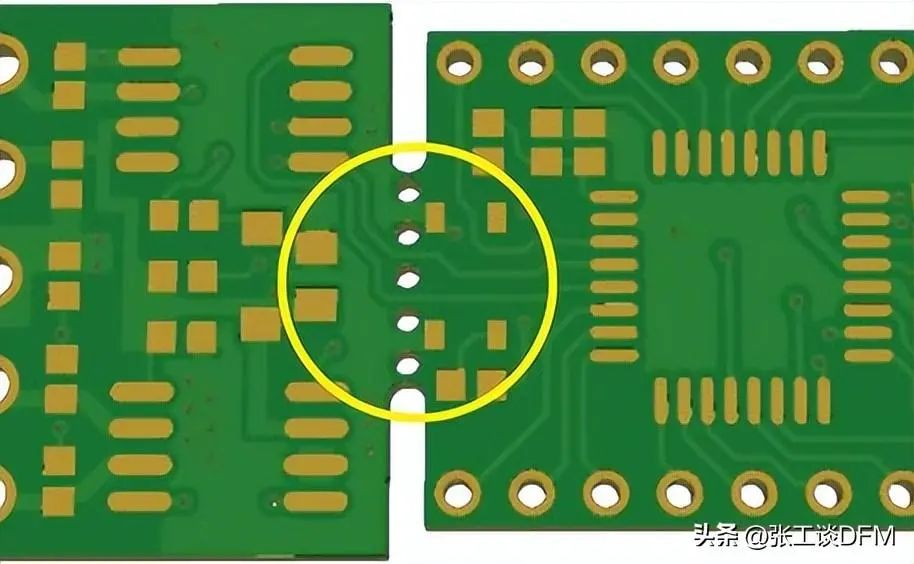

PCB 郵票孔



二、PCB 郵票孔的作用

PCB上設計的郵票孔的原因有很多：



1、可以將小 PCB板連接成一組

當你有一堆需要連接的PCB，又太小不能使用連接器，你就可以利用郵票孔的將它們連接起來。穿孔將使電流流過 PCB，并且與附近的其他 PCB連接。



2、可以在兩個不同的 PCB /設備之間傳輸電力和數據

如果你需要一個設備可以與另外一臺設備進行通信，可以使用郵票孔。



三、PCB 郵票孔設計要求



1、PCB 郵票孔 孔數

郵票孔通常是5個一組，用于將組件連接在一起，可能會因?yàn)镻CB設計而異。

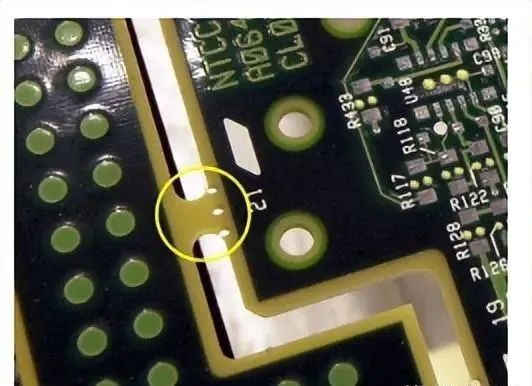

PCB 郵票孔 孔數



2、PCB 郵票孔尺寸

PCB郵票孔的尺寸通常為0.020英寸或直徑0.5毫米，會根據 PCB設計的而變化。PCB 郵票孔的尺寸由用于制造 PCB的材料厚度決定。

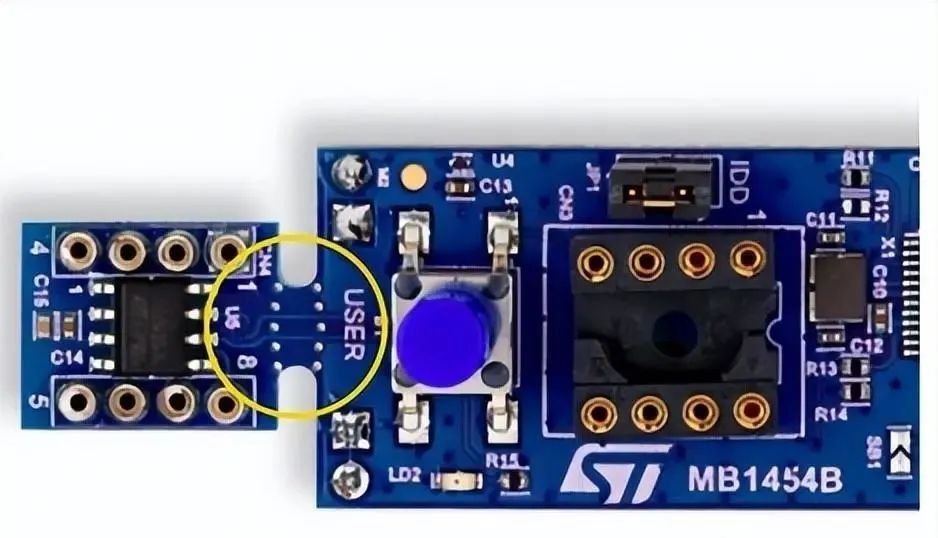

PCB 郵票孔尺寸



3、PCB 郵票孔孔間距

通常 PCB 郵票孔間距為0.030英寸或0.76毫米，這樣可以防止元件靠得太近而導致短路。



PCB郵票孔孔間距



四、4 個 PCB郵票孔設計技巧



1、足夠的拉片來維持 PCB

由于PCB郵票孔是一個開口，也就是說兩者之間沒有任何聯系，如果是這樣的話，PCB的兩部分之間就會出現短路。



為了避免這種情況發布，必要確保選項卡足夠堅固，可以支撐上方組件的重量。

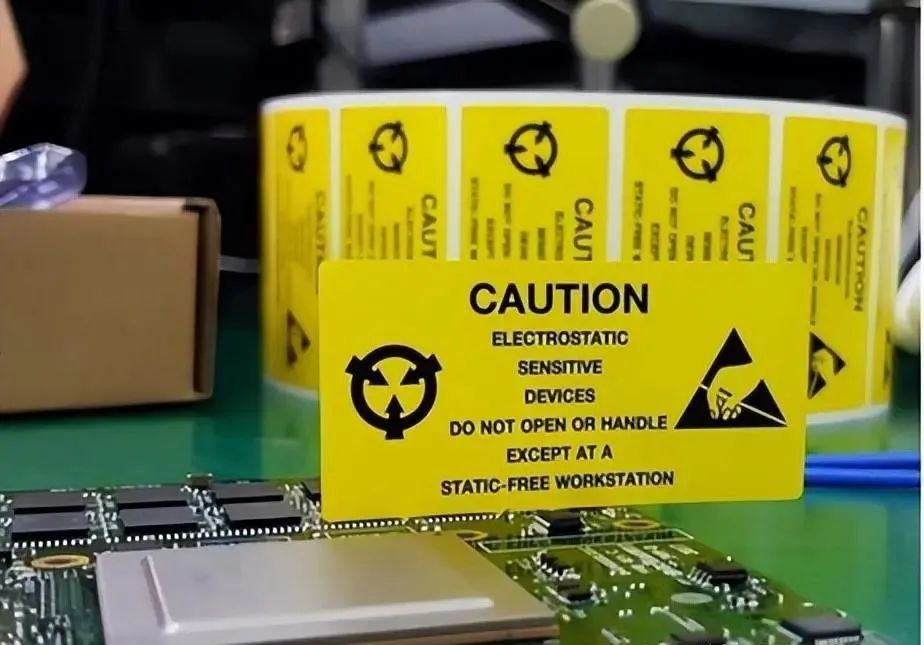

2、應該遠離敏感元件

必須要遠離敏感元件，因?yàn)槔苋菀讚p壞，容易導致電氣短路。





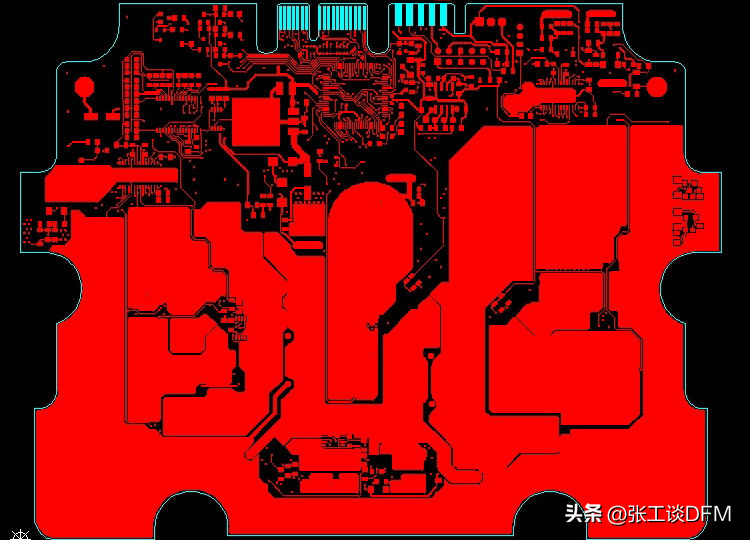

應該遠離敏感元件



3、兩個郵票孔之間的間距應該在 60mm-90mm之間

如果兩個郵票孔之間的空間太大，不方便安裝組件。如果間距太小，焊料就容易流到其他地方，造成短路。



4、與最近的組件之間至少有0.125ich 的間距

最近的組件之間應至少保持0.125 英寸的間隙，尤其是對于高密度 PCB。距離組件越近，焊接固定就越困難。距離太近，容易在焊盤/走線之間形成焊橋。



五、PCB 郵票孔和 V型槽的區別

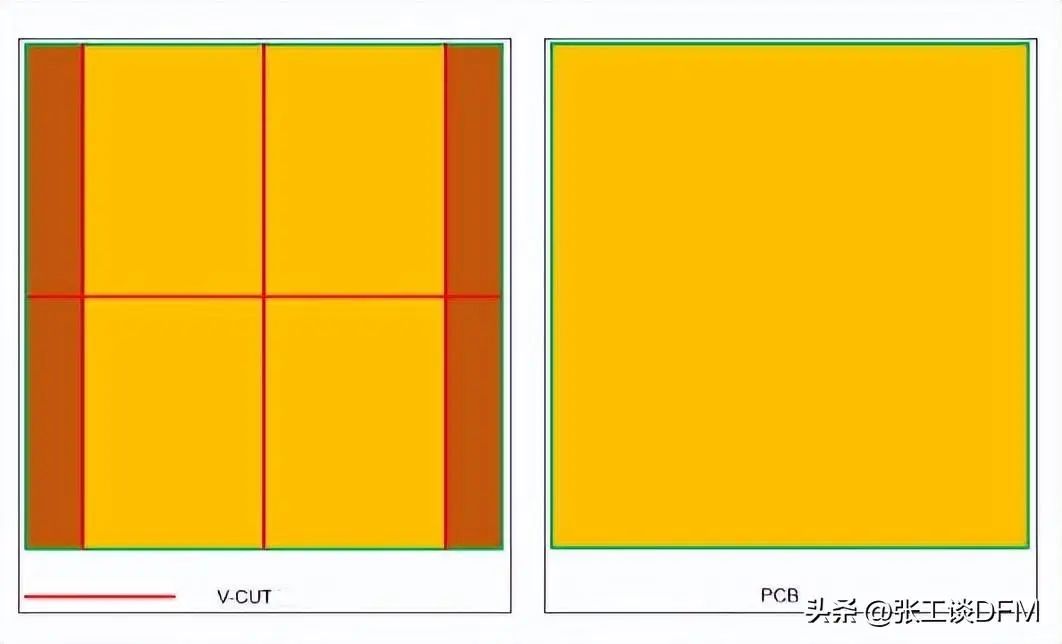

1、V 型槽

V 型槽是 PCB 組裝最常見的方式，V-CUT是指可以將幾塊板或同一塊板組合拼接在一起，然后在PCB加工后用V-CUT機在板之間切出V形槽，可以在使用過程中或封裝前折斷。



采用雙面V型槽時，V型槽的深度應控制在1/3（兩側槽的總和）左右，且槽尺寸準確，深度均勻。



V 型槽



V型槽的優點：

· 成本低

· 更容易制造

· 品質會更好，不容易變形





2、 PCB郵票孔

在很多設計中，會用 PCB 郵票孔代替 V形槽。

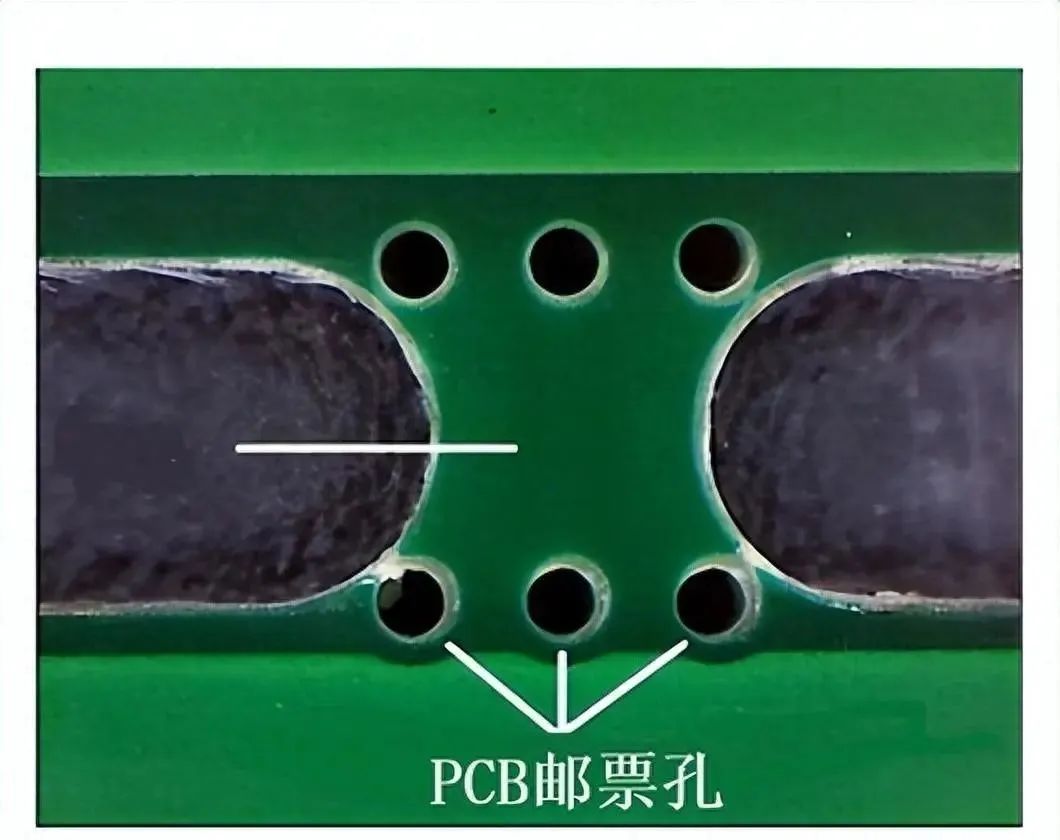

PCB郵票孔



軟硬結合板廠講郵票孔的優點：

1、強度更好，可以直接折斷，不像絲錐需要銑床設備切割；

2、有更大的抓地力

孔越大，粘合劑抓住的表面積就越大，這樣安裝會比較容易，并且可以防止 PCB移動。



ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
