軟硬結合板是如何生產的?
軟硬結合板,就是一個柔性電子線路板(FPC)與硬性控制線路板(PCB),在PCB打樣中經過壓合等工序,按相關技術工藝設計要求進行組合可以在一起,形成的具有FPC特性與PCB特性的線路板。
撓性板的生產也應該有FPC PCB生產設備和制造設備,生產過程是復雜的:
首先,由電子技術工程師(客戶)根據市場需求,畫出一個軟性結合板的線路與外形,再將設計圖紙可以提供給PCB工廠;
然后,在CAM工程師處理和規劃相關文件后,安排生產PCB;要求FPC、PCB生產線
在PCB模型FPC出來后,根據附圖的規劃要求,通過FPC無縫壓區壓榨機的印刷電路板,和然后通過一系列鏈接的細節,最終制成的剛撓性結合電路板。
軟硬結合板難度大,細節管理問題多,在出貨時間之前,一般我們都要學生進行全檢。

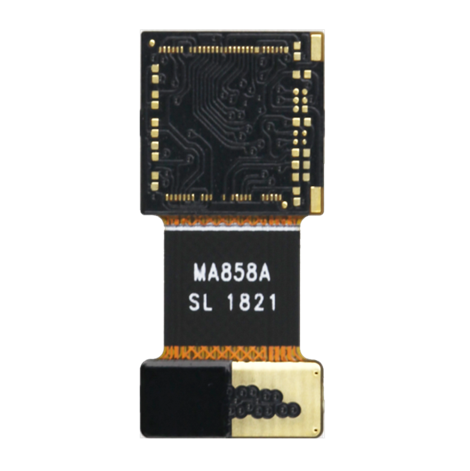

軟硬結合板可用于一些有特殊要求的產品,如:手機、電腦和液晶屏、主板和顯示屏。 對節省產品內部空間,減少成品體積,深聯電路的手機攝像頭軟硬結合板造型精美,性能好,深受客戶的喜愛。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
