HDI板多層層壓工藝注意事項
HDI多層板的總厚度和層數受到HDI板特性的限制。特殊板所能提供的厚度不同的板是有限的,因此設計者必須考慮HDI設計過程中的板特性參數和HDI處理技術的局限性。今天為大家介紹HDI板多層層壓工藝注意事項,一起來看看吧!
層壓是將電路板的每一層粘合成一個整體的過程。整個過程包括吻壓、全壓和冷壓。在吻壓階段,樹脂滲入粘合表面并填充線路中的空隙,然后進入全壓以粘合所有空隙。所謂冷壓就是使電路板快速冷卻,保持尺寸穩定。
層壓工藝需要注意的事項,首先在設計上,必須符合層壓要求的內層芯板,主要是厚度、外形尺寸、的定位孔等,需要按照具體的要求進行設計,總體上內層芯板要求無開、短、斷路,無氧化,無殘留膜。
其次,層壓HDI多層板時,需要對內芯板進行處理。處理過程包括黑色氧化處理和褐變處理。氧化處理是在內銅箔上形成黑色氧化膜,棕化處理是在內銅箔上形成有機膜。
最后,在層壓時,我們需要注意三個問題:溫度、壓力和時間。溫度主要是指樹脂的熔化溫度和固化溫度、熱板的設定溫度、材料的實際溫度和加熱速率的變化。這些參數需要注意。至于壓力,基本原理是用樹脂填充層間空腔,排出層間氣體和揮發物。時間參數主要由加壓時間、加熱時間和凝膠時間控制。
以上就是在多層HDI板層壓的過程中,我們需要注意的事項哦!希望可以幫助到您!
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

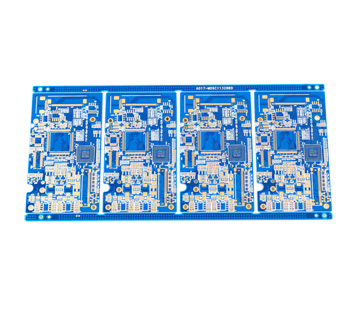

通訊手機HDI
-
-
