深聯電路手機無線充線路板之充電器長期不拔會爆炸，是真的嗎？
據手機無線充線路板小編了解
很多人習慣將充電器接在插頭上
一年都沒拔下來過幾次
等等！
這！不！可！??！
會造成什么樣的后果呢？
快和手機無線充線路板小編一起來看看！

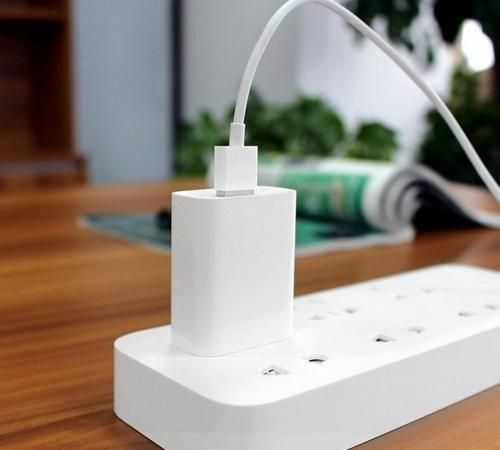

充電器不充電時，我們將其單純地插在插座上，這樣的行為會造成耗電嗎？答案是當然會！
經過科學測試，充電器上即使沒有負載，也會產生電流。充電器是一個變壓及鎮流設備，只要接電就會一直處于工作狀態。
只要充電器不拔，這個線圈就一直有電流通過，一直在工作，這無疑會消耗電量。雖然耗電量不多，但積少成多，便浪費不少電。
.jpg)
不充電但不拔的行為，不僅會耗電并造成浪費，還存在很多安全隱患，火災、爆炸、意外觸電等都有可能發生，就問你怕！不！怕！

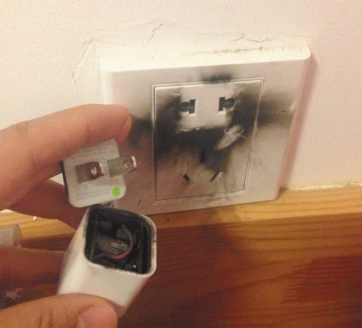

充電器若是長期通電，不從插座中拔出，線路會會老化、發熱，線圈的絕緣層也會因此被融化。長此以往，便可能引起短路，嚴重時會導致爆炸、火災等事故發生。
這些年，因?yàn)椴话纬潆娖鳎l(fā)家中火災的新聞實在是不勝枚舉。
說一千道一萬，大家平時充好電后一定要記得拔掉充電器，千萬不要偷懶，千萬不要抱有僥幸心理，別等到真出了事，后悔都來不及。
.jpg)
另外購買充電器時一定要認準3C認證，如果沒有這個標識，再便宜都不能要。如何應對？深聯電路手機無線充線路板小編來告訴你！
1、在沒有切斷電源的情況下，不能用水澆，或者用泡沫滅火器，這樣很容易觸電，以及引起爆炸。
2、若是導線絕緣體和電器外殼等可燃材料著火時，可以用濕棉被或者其他厚重物品蓋住著火的位置，使其窒息滅火，并且及時報警求救。
充電器隨手拔下
這樣的安全用電好習慣
大家一定要努力養成呀
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
