電路板常用的幾種膠,你知道有哪些嗎?

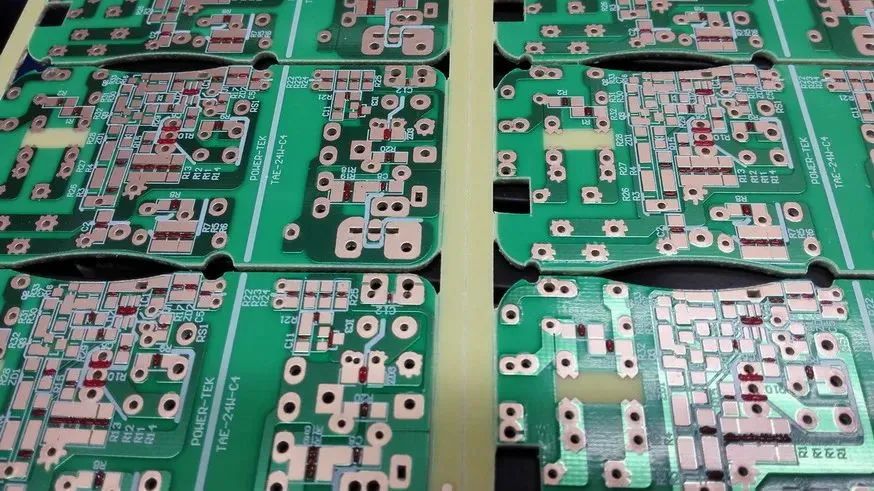

一、紅膠
紅膠是一種聚烯化合物,受熱后容易發生固化,當它所受的溫度達到150℃凝固點時候,紅膠就開始由膏狀體變成固體,利用這一特性,可以用點膠或者印刷的方式對貼片元器件進行固定,電路板元件使用貼片紅膠可以通過烤箱或者回流焊進行加熱固化。
電路板上的元件,特別是雙面貼裝的PCB電路板,過波峰焊的時候使用貼片紅膠固定,可以讓背面的小型貼片元件不會掉落到錫爐中。紅膠有幾大特點:
①對各種芯片元件均可獲得穩定的黏著強度;
②具有適合網板印刷制成需求的粘度和搖變性,下膠量穩定而不會出現漏刷或塔邊;
③具有很好的保存穩定性能;
④具有高黏著強度,可以避免高速貼片時發生元器件偏位。
主要作用:紅膠的主要作用是使線路板貼片元件固定,主要有粘接作用,或者和錫膏一起使用作為補強固定的作用。

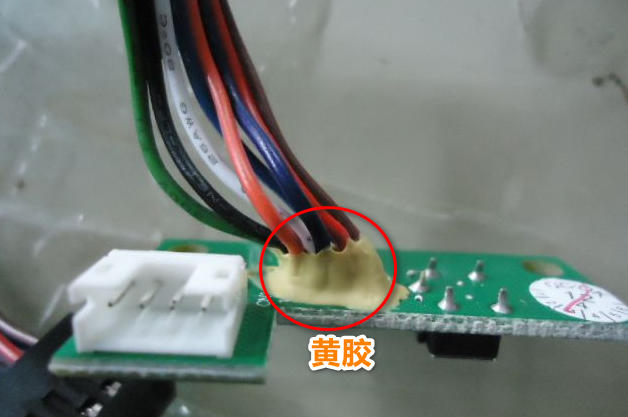

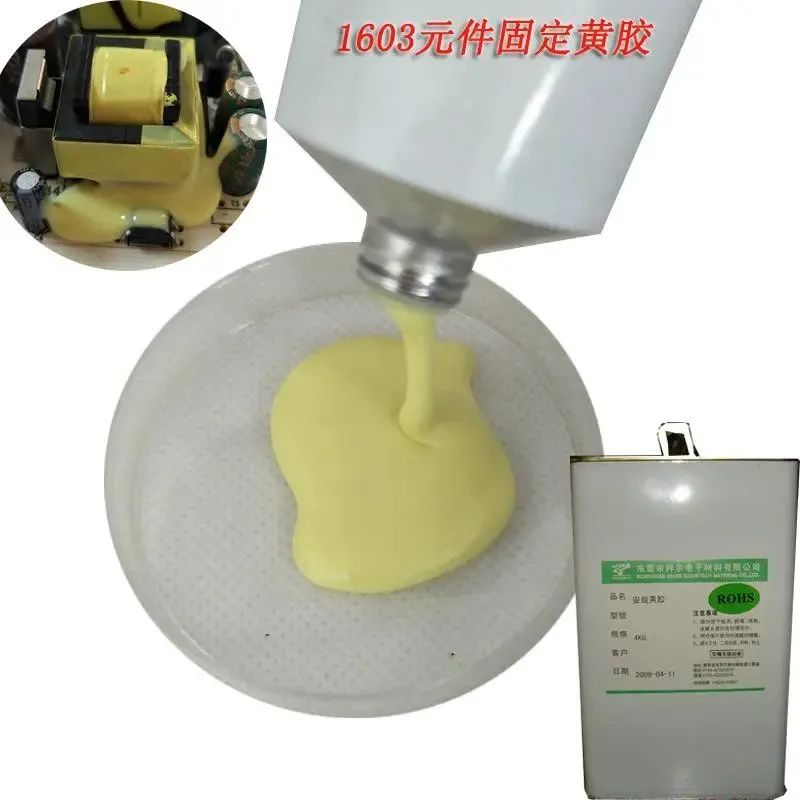

二、黃膠
電路板所用的黃膠是一種水劑型粘合劑,有一種刺激性氣味,是一種柔軟性自粘結的凝膠狀物,有優良的絕緣,防潮,防震和導熱性能,使電子元器件在苛刻條件下安全運行。
它容易發生固化,固化的速度與環境溫度、濕度和風速關:溫度越高,濕度越低,風速越大,固化速度則越快,反之則減慢。將涂裝好的部件置于空氣中會有慢慢結皮的現象發生,注意操作應該在表面結皮之前完成。
軟硬結合板廠講主要作用:電感、線圈、變壓器、電解電容、接收頭等電子產品固定,具有保護密封電子元器件作用,可用于電氣元件灌封、高壓部件的灌封、電路板的防潮涂覆等。

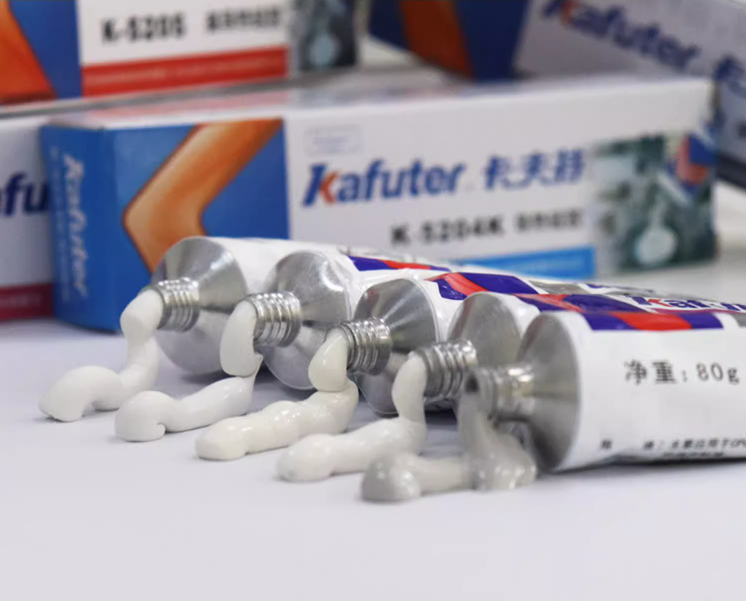

三、導熱硅膠
導熱硅膠又稱導熱膏、散熱膏,是一種高導熱絕緣有機硅材料,不像導熱硅脂那樣幾乎永遠不固化,還可在-50℃—+250℃的溫度下長期保持使用時的脂膏狀態。既具有優異的電絕緣性,又有優異的導熱性,同時具有低油離度(趨向于零),耐高低溫、耐水、臭氧、耐氣候老化。
它的特點是無毒無味無腐蝕性,符合ROHS標準及相關環保要求,化學物理性能穩定。
主要作用:用于填充發熱體與散熱裝置之間的縫隙,增大它們的接觸面積,從而達到的導熱效果,使電子元器件工作時候的熱量有效地散發出傳遞出去。
廣泛涂敷于各種電子產品、電器設備中的發熱體(功率管、可控硅、電熱堆等)與散熱設施(散熱片、散熱條、殼體等)之間的接觸面,起傳熱媒介作用,能提高散熱效果。
四、硅酮膠
硅酮膠是一種類似軟膏,一旦接觸空氣中的水分就會固化成一種堅韌的橡膠類固體的材料。硅酮膠因為常被用于玻璃方面的粘接和密封,所以俗稱玻璃膠,膠料應密封貯存?;旌虾玫哪z料應一次用完,避免造成浪費。
主要作用:廣泛用于電子模塊、傳感器、電子元件等需灌封、絕緣、阻燃的場合以及電子元器件的粘接與固定元件之間的絕緣等。

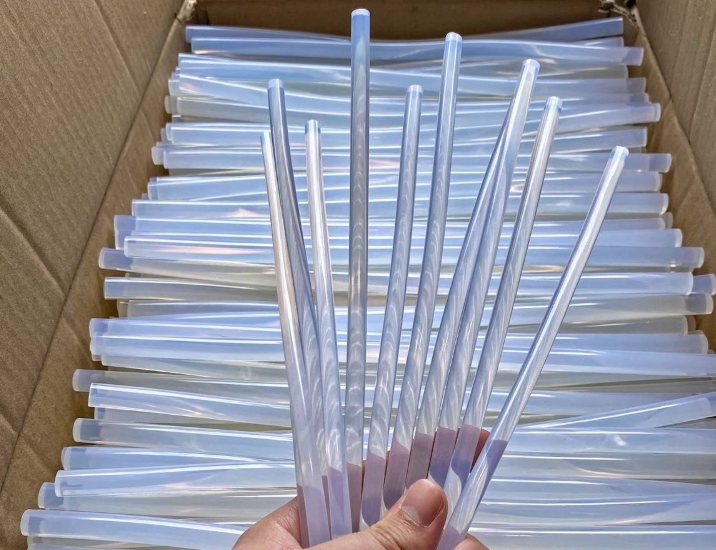

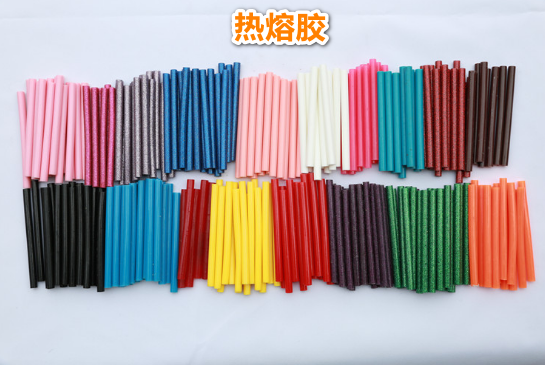

五、熱熔膠
熱熔膠條是以乙烯-醋酸乙烯聚合物(EVA)為主要材料,加入改性松香樹脂或石油樹脂與其它成份配成的固體型粘合劑,是一種可塑性的無毒無味的綠色環保膠粘劑,在一定溫度范圍內熱熔膠的物理狀態隨溫度變化而變化,而化學特性保持不變。完全不含水或溶劑,具有快速粘合、強度高、耐老化、無毒害、熱穩定性好,膠膜韌性等特點。
將熱熔膠加熱至使用溫度,用噴槍或涂布于被粘物上,必須在膠的開放時間內完成粘合和定型的工作,夾緊被粘物冷卻至常溫。熱熔膠在適溫下呈固態,加熱熔融成液體,經過常溫冷卻,在幾秒鐘內完成粘接,能有效地固定電子元器件和線束。
PCB廠講主要作用:熱熔膠適用電子元件固定,電子接線粘接,也可用于其它電子材料的粘接。甚至可用于工藝品、包裝紙盒、飾品、手工藝品、木材、紡織樣品等互粘固定。
