應用在手機無線充線路板中的無限充電原理

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：847發布日期：2024-10-12 10:25【大中小】

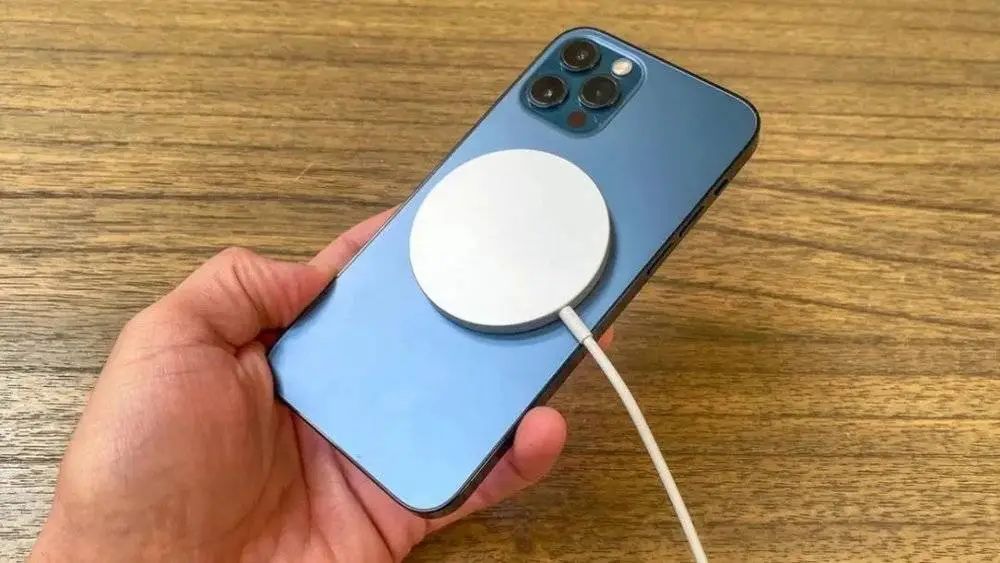

國內最早使用無線充電的，是金立在2017年發布的M7 Plus，但無線充電真正被大家熟知，靠的是蘋果2020年時發布的iPhone 12。當時蘋果帶來的Magsafe功能，不僅把無線充電功率提升到15W，還通過磁吸的方式，解決了過去無線充電不能邊玩邊充的痛點，讓手機無線充電獲得了更多人的關注。

如今，小米、榮耀們都已經掌握了上百瓦的無線充電技術。

但歸根結底，主流的無線充電基本都是電磁感應式。

手機無線充線路板，它的原理很簡單，顧名思義，它靠的是法拉第發現的電磁感應原理，也就是磁能生電、電能生磁。

那么通過輸入的電生磁，再由這個磁生電，從而給設備充電，這么一來就能實現無線充電。

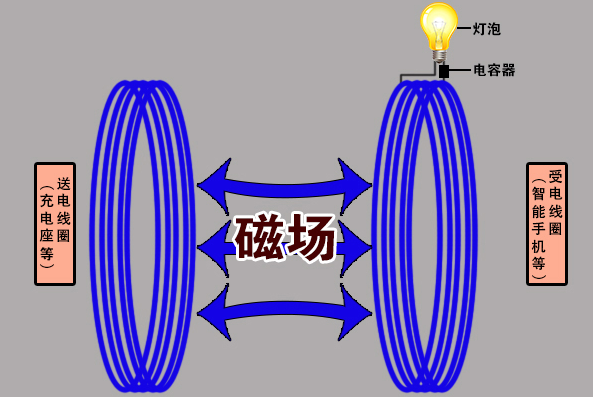

放到手機上，就是在無線充電底座上安裝發射線圈，在手機背面安裝接收線圈。

發射線圈就利用外部的交流電，產生交變磁場。

而磁場的變化，讓手機里的接收線圈也鬧騰起來，從而產生感應電流，就能做到給手機電池隔空傳電。

說到這里，你也能知道，這種隔空傳電就好比懸絲診脈，看起來很厲害，實際可能并不是很高科技的東西。。畢竟兩次不同能量轉換，中間肯定有大量消耗。

不過好在發現了諧振電感耦合現象：兩個系統在相同的頻率下，可以更有效地交換能量。

也就是說，如果充電器和充電設備兩個系統王八對綠豆，頻率吻合，就能高效傳遞能量。

所以在人們不斷調校嘗試下，如今電磁感應充電能夠?qū)崿F(xiàn)80%以上的效率，不說比肩有線充電，但至少也是夠用了。

手機無線充線路板廠了解到無線充電越來越多的時候，同頻干擾就逐漸變多了。同頻干擾說白了就是不同的無線信號如果頻率一樣，那就會產生互相干擾。用上了電磁感應充電的無線充電器，會產生不少無線電波。舉個簡單的例子，你在一個派對上，房間里很多人同時說話，那么你就很難聽清朋友的話。所以如果大家隨意生產無線充電設備，大家互相干擾就會出現一堆問題。

危害輕一點可能就是天天抱怨“怎么今天信號這么差”，嚴重點甚至?xí)绊戯w機航行等問題。

所以在2021年時，工信部公布了《無線充電（電力傳輸）設備無線電管理暫行規定（征求意見稿）》，規定了無線充電設備的頻率，初步限制了行業的野蠻生長。到了去年，才通過《無線充電（電力傳輸）設備無線電管理暫行規定》真正明確地劃分大家的頻率范圍。而就是在這個規定里，325kHz-405kHz的頻段，被劃分給了航空無線電導航業務。

但我們發現，其實這個規定不影響大家日常使用。因?yàn)樵跓o(wú)線充電發展早期，為了進一步讓大家伙的無線充電設備互相適配，有了一堆無線充電標準制定方。其中最有名的當屬無線充電聯盟（Wireless Power Consortium），他們?cè)?010年時推出了Qi標準。這個Qi標準主要是滿足了5W或更小的移動終端無線充電，在三星、蘋果們先后加入Qi標準后，它也成了國際通用的無線充電標準?？梢哉f，Qi標準，就是目前國際上唯一一個，被大范圍認可的公用無線充電標準。

而WPC為了保證適配更多的廠商，Qi標準在設計之初，就采用了100—205kHz的電磁波頻率，兼容性強且傳輸效率高。而且這個頻段和絕大多數無線設備不在一個頻道上，因此最大程度地避免了干擾問題。這個Qi2.0標準最大亮點就是加入MPP（Magnetic PowerProfile磁功率協議）。這么一來，只要經過Qi2.0認證的產品，就能像iPhone與MagSafe充電器搭配一樣，一貼充電。

PCB廠了解到無線充電雖然發展迅速，但現在還是會有充電發熱等問題，在解決好這些問題前，一味卷無線快充也不見得是好事。再退后一步說，真有人無線充電是圖一個快嗎？說到底，一步步放開功率限制，明確了頻率范圍，大家也算是有了個明確發展的方向了。相信隨著科技的發展，無線充電能夠好的為我們服務。
