軟硬結合板特性
軟硬結合板的出現為電子組件之間的互連提從了一種新的連接方式，隨著電子信息技術的發展和人們對電子設備的需要趨向輕薄短小且多功化，軟硬結合印刷恰好符合此種潮流。

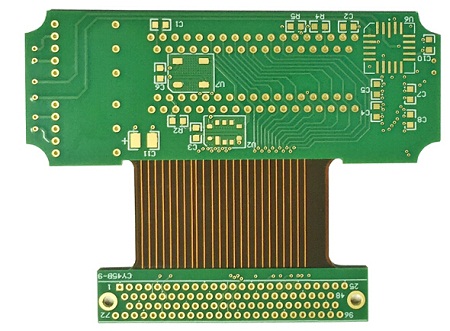

.jpg)
優點：
--可3D立體布線組裝；
--可動態使用，高度撓折需求；
--高密度線路設計，可實現HDI；
--高依賴度，低阻抗損失，完整型號傳輸；
--縮短安裝時間，降低安裝成本，便于操作；
--具有剛性板強度，起到可支撐作用；
缺點：
--制作難度大，不光要有剛性板的制作工藝，還要有撓性的制作工藝，特別是撓性板，同時制作流程遠遠比剛性、撓性板多而雜；
--一次性成本高，設備投入性大，既要有可供剛性板生產的，還要有供撓性板生產的設備；
--使用方面，在裝拆損壞后無法修復，導致其他部分一塊報廢。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
