新型盲孔填孔技術HDI板工藝流程研究(上)
摘要
隨著技術的進步和新型電鍍光劑的開發,HDI板的盲孔填孔技術有了新的發展,即:點鍍填孔電鍍優化為整板填孔電鍍。本文主要介紹了依據現有的工藝能力以及客戶要求,對不同類型HDI板選取不同的工藝流程,從而達到縮短工藝流程、節約生產成本、確保生產品質、提高生產效率的目的。
隨著HDI板市場需求量的增大,未來HDI市場占有量的競爭,又將會是HDI板品質、技術、成本控制的競爭。而由于HDI板原來的生產工藝不僅流程復雜、生產成本高,而且生產周期長、準時交貨率低。為了能夠降低HDI板的生產成本、減少工藝流程、縮短生產周期,HDI板的盲孔電鍍技術有了新的發展,即:盲孔填平技術由原來的點鍍填孔電鍍優化為目前的整板填孔電鍍。新的盲孔電鍍技術不僅能夠降低生產成本,而且還可以有效的改善HDI板的生產品質,更能夠提升HDI板的準時交貨率。
但是,由于不同的HDI板客戶的設計要求不盡相同,為了成本控制,以及品質保證,必須要設計合理的生產工藝流程。本文通過對不同類型的HDI板進行分析,再根據客戶的要求,設計出不同種類的HDI板所需的合適生產工藝流程。
2.點鍍填孔電鍍與整板填孔電鍍流程對比
2.1名詞解釋
點鍍填孔電鍍:沉銅、全板電鍍后,使用干膜將板面覆蓋,然后制作盲孔鍍孔圖形,并通過曝光顯影,將盲孔位置開窗,其他地方全部被干膜覆蓋,最后進行電鍍,將盲孔填平。
整板填孔電鍍:沉銅后,使用專用的填孔藥水進行填孔電鍍,將盲孔填平。
2.2兩種流程盲孔填孔結果對比

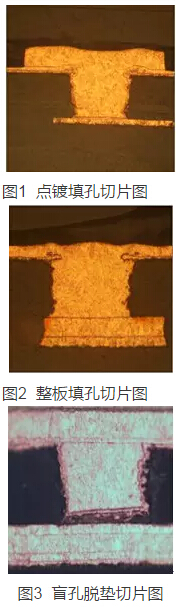

由切片圖1及圖2兩種填孔流程分析可知,舊流程填孔后,由于盲孔的銅厚高出一部分,使用砂帶磨板將其磨平時,砂帶磨板對盲孔孔口的銅帽具有較強的拉扯力,將會造成盲孔底部脫墊開路報廢(圖3)。而新流程填孔后,盲孔的上面銅厚相同的,不僅可以減少盲孔鍍孔圖形、褪膜、砂帶磨板三個流程,縮短了生產流程、降低了生產成本;而且能夠有效的改善砂帶磨板造成的開路報廢現象。
3.整板填孔電鍍反應原理介紹

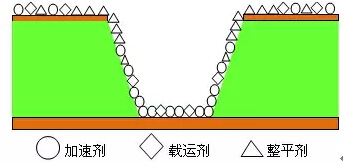

整板填孔電鍍主要作用原理是超等角電沉積模式。電鍍銅在盲孔底部的電沉積速率大于表面的沉積速率。三種光劑在盲孔底部、表面的分布如圖4。
圖4 整板填孔電鍍反應原理
根據電鍍光劑的特性及電化學原理,三種光劑的作用原理為:
(1)由于整平劑帶正電,最易吸附在孔口電位最負的位置,并且其擴散速率較慢因此在孔底位置整平劑濃度逐漸降低;
(2)加速劑的作用為減小極化,促進銅的沉積、細化晶粒,主要在在低電流密度區域富集,并且其擴散速率快,因此孔底加速劑濃度逐漸升高;
(3)在孔口電位最負,同時對流最強烈,整平劑將逐漸替代抑制劑加強對孔口的抑制。
新型整板填孔電鍍被廣泛應用于HDI板的盲孔填孔。但是不同類型的HDI板所選擇的工藝流程也不相同;應當根據不同的客戶要求,設計合適的HDI板工藝流程。
4.1HDI板內層整板填孔電鍍流程研究
根據HDI板階數的定義,每制作一次盲孔算作HDI板的一階,以現有的技術HDI板每制作一階需要進行一次壓合。因此,非最后一次壓合的制作,均稱為內層整板填孔電鍍。
4.1.1內層只有盲孔的HDI板

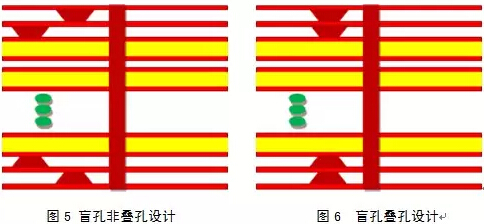

內層只有盲孔的HDI板,是指第一次壓合后,內層不需要制作埋孔,只需制作盲孔,通過盲孔與其他層的線路相連接。壓合結構圖如圖5、圖6。
對于內層只有盲孔,且為非疊孔設計的HDI板,內層盲孔可以無需完全填平,只需鍍夠盲孔孔銅要求即可;而對于有疊孔設計的HDI板,必須將內層盲孔完全填平。
盲孔不需填平時,使用的電鍍參數可以保證盲孔孔銅滿足要求,且保證內層表銅大于等于17.1μm,小于34.3μm;盲孔需要填平時,使用的電鍍參數不僅可以保證盲孔填平,而且可以保證內層表銅厚度大于等于34.3 μm。由于非疊孔設計時,盲孔不需填平,不能走減銅流程,因此當內層盲孔為非疊設計,且內層完成銅厚要求為34.3 μm時,內層盲孔也按填平制作。針對以上兩種不同類型的內層HDI板,根據內層完成銅厚的不同,設計的工藝流程如下。
(1)當盲孔非疊孔設計,且內層完成銅厚為17.1 mm時:
內層圖形制作→壓合→棕化→激光鉆孔→退棕化→沉銅→整板填孔電鍍→切片分析→內層圖形→內層蝕刻→內層AOI→后工序
(2)盲孔疊孔設計:且內層完成銅厚為17.1 mm時:
內層圖形制作→壓合→棕化→激光鉆孔→退棕化→沉銅→整板填孔電鍍→切片分析→減銅→內層圖形→內層蝕刻→內層AOI→后工序
(3)內層完成銅厚為17.1 mm時,內層疊孔和非疊孔設計,盲孔均按填平制作
內層圖形制作→棕化→壓合→棕化→激光鉆孔→退棕化→沉銅→整板填孔電鍍→切片分析→內層圖形→內層蝕刻→內層AOI→后工序
由以上分析可知,當內層盲孔為疊孔設計時,為了保證盲孔填平必須使用較大的填孔參數將盲孔填平,然后,再將表銅減到要求的厚度。因此,以上是三種流程中,根據調整填孔參數的不同,從而控制完成表銅的厚度。
4.1.2內層同時具有盲孔和埋孔工藝流程研究

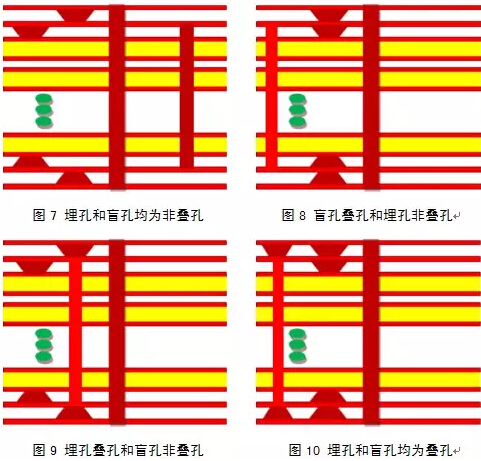

此種類型的內層HDI板共有四種類型分別為:埋孔和盲孔均為非疊孔(圖7)、盲孔疊孔和埋孔非疊孔(圖8)、埋孔疊孔和盲孔非疊孔(圖9)、盲孔和埋孔均為疊孔(圖10)。
僅要考慮盲孔的填平度,而且更重要的是滿足埋孔的孔銅要求,而此種類型的內層表銅厚度要求通常情況下為34.3μm。
整板填孔電鍍流程只能生產埋孔厚徑比≤6:1的板,對于埋孔厚徑比>6:1的板,必須使用鍍孔流程才能保證埋孔孔銅滿足要求。而對于埋孔厚徑比>6:1的板,必須使用鍍孔流程才能保證埋孔孔銅滿足要求。因此,需要將盲孔與埋孔分開制作,即:先將盲孔填平,然后再使用鍍孔將埋孔孔銅鍍夠。
由于盲孔均按填平制作,因此盲孔為疊孔或是非疊孔對流程設計沒有影響。只考慮埋孔為疊孔或是非疊孔的兩種類型,其具體的工藝流程如下。
(1)埋孔厚徑比≤6:1時,埋孔非疊孔。
內層圖形制作→棕化→壓合→棕化→激光鉆孔→退棕化→內層鉆孔→沉銅→整板填孔電鍍→切片分析→內層圖形→內層蝕刻→內層AOI→棕化(2)→壓合→后工序
(2)埋孔厚徑比≤6:1時,埋孔疊孔。
內層圖形制作→棕化→壓合→棕化→激光鉆孔→退棕化→內層鉆孔→沉銅→整板填孔電鍍→切片分析→樹脂塞孔→砂帶磨板→減銅→不織布拋光→沉銅→全板電鍍→內層圖形→內層蝕刻→內層AOI→棕化(2)→壓合→后工序
(3)埋孔厚徑比>6:1時,埋孔非疊孔。
內層圖形制作→棕化→壓合→棕化→激光鉆孔→退棕化→內層鉆孔→沉銅→整板填孔電鍍→全板電鍍→切片分析→內層圖形→內層蝕刻→內層AOI→棕化(2)→壓合→后工序
(4)埋孔厚徑比>6:1時,埋孔疊孔。
內層圖形制作→棕化→壓合→棕化→激光鉆孔→退棕化→沉銅→整板填孔電鍍→切片分析→減銅→內層鉆孔→沉銅→全板電鍍→鍍孔圖形→鍍孔→切片分析→褪膜→樹脂塞孔→砂帶磨板→沉銅(2)→全板電鍍(2)→內層圖形→內層蝕刻→內層AOI→棕化(2)→壓合→后工序
由以上流程分析可知,埋孔非疊孔的設計,可以使用壓合填膠的方式代替樹脂塞孔的方式, 壓合填膠技術需要使用高含膠量的PP。雖然此種高含膠量的PP單價比一般的PP要高出2倍左右,但是使用壓合填膠技術可以節省生產流程,減少樹脂的使用,綜合考慮成本因素后,使用此技術可以有效的節約成本,縮短HDI板的生產周期。
