【干貨分享】PCB基礎知識之分類與材料
今天是一期干貨滿滿的分享,話不多說,立刻開始。
線路板簡介

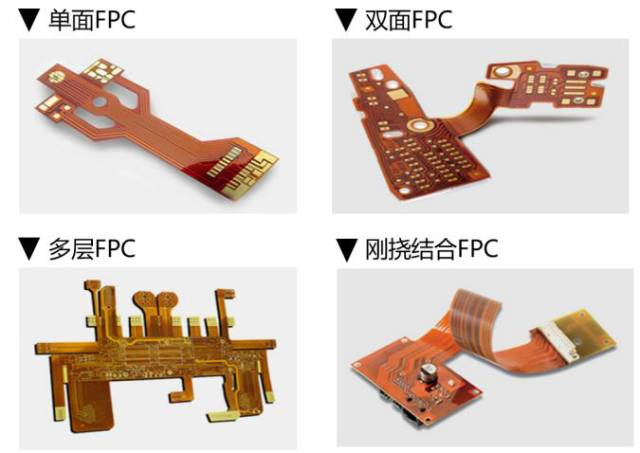

撓性印制電路板
撓性印制電路板(FlexPrintCircuit,簡稱“FPC”),是使用撓性的基材制作的單層、雙層或多層線路的印制電路板。它具有輕、薄、短、小、高密度、高穩定性、結構靈活的特點,除可靜態彎曲外,還能作動態彎曲、卷曲和折疊等。
剛性印制電路板
剛性印制電路板(PrintedCircuieBoard,簡稱“PCB”),是由不易變形的剛性基板材料制成的印制電路板,在使用時處于平展狀態。它具有強度高不易翹曲,貼片元件安裝牢固等優點。
軟硬結合板(RigidFlex),是由剛撓和撓性基板有選擇的層壓在一起組成,結構緊密,以金屬化孔形成電氣連接的特殊撓性印制電路板。它具有高密度、細線、小孔徑、體積小、重量輕、可靠性高的特點,在震動、沖擊、潮濕環境下其性能仍很穩定。可柔曲,立體安裝,有效利用安裝空間,被廣泛應用于手機、數碼相機、數字攝像機等便攜式數碼產品中。剛-柔結合板會更多地用于減少封裝的領域,尤其是消費領域。
PCB材料介紹
導電介質:銅(CU)
﹣銅箔:壓延銅(RA)、電解銅(ED)、高延展性電解銅(HTE)
﹣厚度:1/4OZ、1/3OZ、1/2OZ、1OZ、2OZ,此為較常見的厚度
﹣OZ(盎司):銅箔厚度單位;1OZ = 1.4 mil
絕緣層
聚酰亞胺(Polyimide)、聚脂(Polyester)、聚乙稀萘(PEN)
﹣較常用的為聚酰亞胺(簡稱“PI”)
﹣PI厚度:1/2mil、1mil、2mil,此為較常見的厚度
﹣1 mil = 0.0254mm = 25.4um = 1/1000 inch
接著劑(Adhesive)
環氧樹脂系、壓克力系
﹣較為常用的是環氧樹脂系,厚度跟據不同生產廠家的不同而不定
覆銅板(Cucladlaminates,簡稱“CCL”)

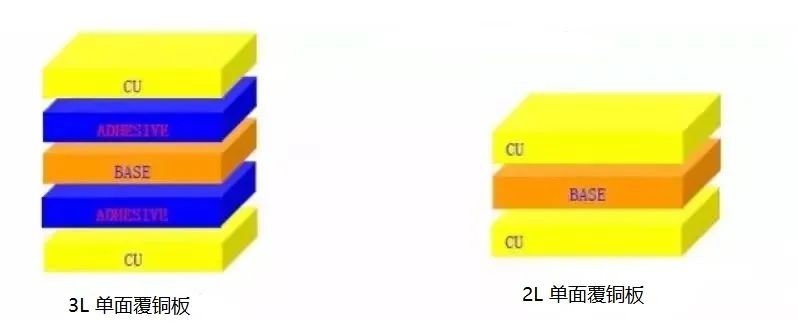

﹣單面覆銅板:3LCCL(有膠)、2LCCL(無膠)
﹣雙面覆銅板:3LCCL(有膠)、2LCCL(無膠)
覆蓋膜(Coverlay ,簡稱“CVL”)
由絕緣層和接著劑構成,覆蓋于導線上,起到保護和絕緣的作用。具體的疊層結構如下。
導電銀箔:電磁波防護膜
﹣類型:SF-PC6000(黑色,16um)
﹣優越性:超薄、滑動性能與撓曲性能佳、適應高溫回流焊、良好的尺寸穩定性。

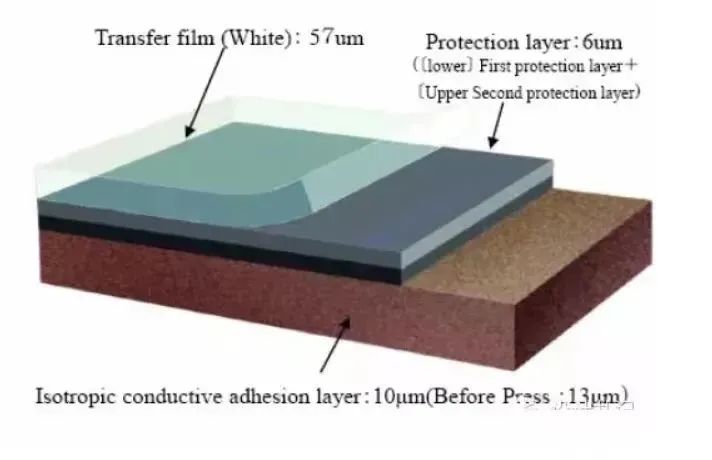

常用的為SF-PC6000,疊層結構如下:

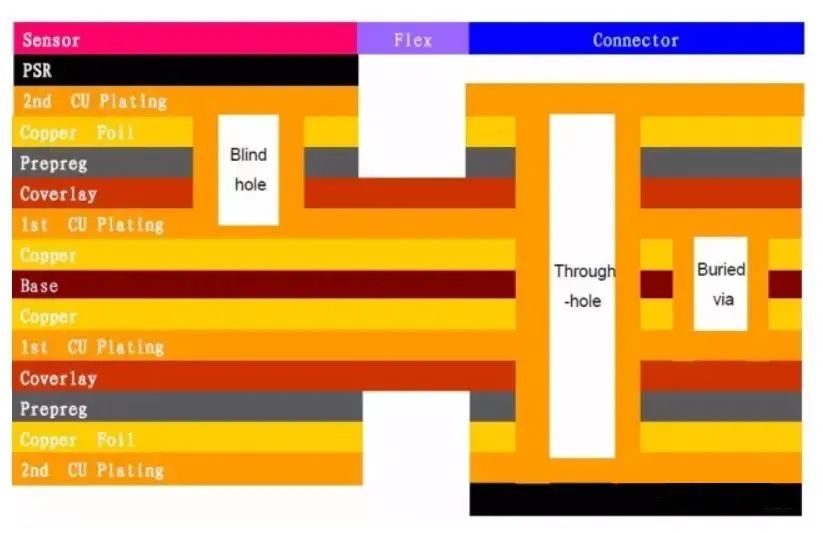

03Rigid-Flex疊構展示
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
