【干貨分享】手機無線充線路板知識講解來了

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:827發布日期:2024-11-02 10:06【

手機無線充線路板是實現手機無線充電功能的關鍵部件。它主要由導電材料、電子元件和絕緣層組成。通過電磁感應原理,將電能從無線充電器傳輸?shù)绞謾C內部。線路板上的線圈與充電器的發射線圈相互作用,產生感應電流,為手機電池充電。它的出現讓手機充電更加便捷,擺脫了傳統充電線的束縛。

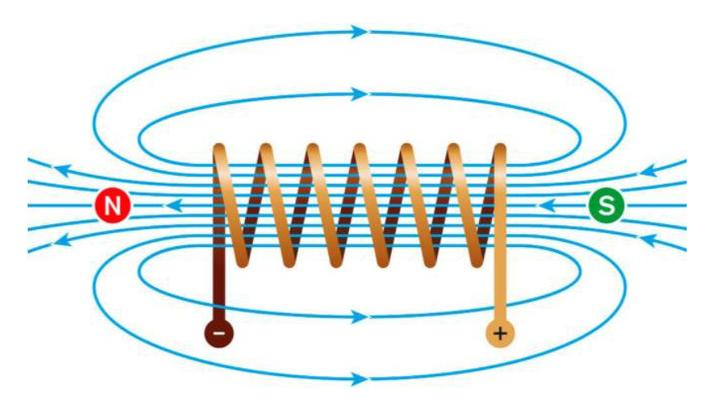

工作原理基礎:手機無線充線路板的工作原理主要基于電磁感應。就像我們中學時學過的電磁感應現象,充電系統由發射端和接收端的線圈組成。發射端將電能轉換為磁場能量,當手機等接收設備靠近時,接收端的線圈因磁場變化產生電流,從而實現電能的無線傳輸,為手機等電子設備提供充電服務。



材料與設計:其通常采用軟硬結合板的設計,結合了硬性板的強度和柔性板的可彎曲性。這種設計不僅保證了線路板的強度,使其能夠承受一定的外力,還提高了其適應各種手機內部空間和外形的能力,為用戶帶來更加便捷的充電體驗。

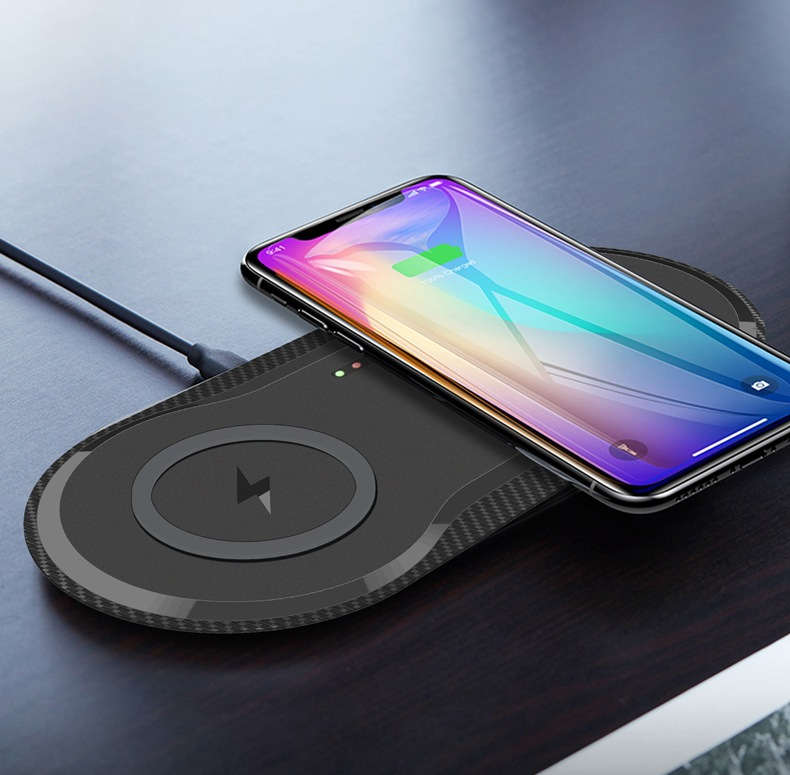

技術優勢體現:相比傳統的有線充電方式,手機無線充線路板具有諸多優勢。例如,避免了頻繁插拔充電線對手機充電接口的磨損,減少了接口損耗;使用更加便捷,無需精準對準接口,只需將手機放置在無線充電器上即可充電;而且可以在一些特殊環境下使用,如潮濕的環境,因為充電器和手機之間沒有金屬的物理連接,安全性更高。



生產工藝復雜:生產手機無線充線路板需要經過多道工序和嚴格的質量控制。首先通過高精度的印刷技術,將電路圖案精確地印刷在絕緣材料上,然后經過蝕刻、鉆孔等工藝形成導電線路和連接孔,最后經過焊接、測試等環節,確保每一塊線路板都符合標準,這需要高度的專業知識和先進的生產技術。



充電效率提升:隨著技術的不斷進步,手機無線充線路板的充電效率得到了顯著提升。

線路板廠的工程師們不斷優化線路設計、改進材料和元器件,以減少能量損耗,提高充電速度,滿足用戶快速充電的需求。同時,一些無線充電設備還采用了串聯雙電芯架構等技術,只需充電底座 - 接收線圈 1 次降壓,充電效率更高,發熱也更低。

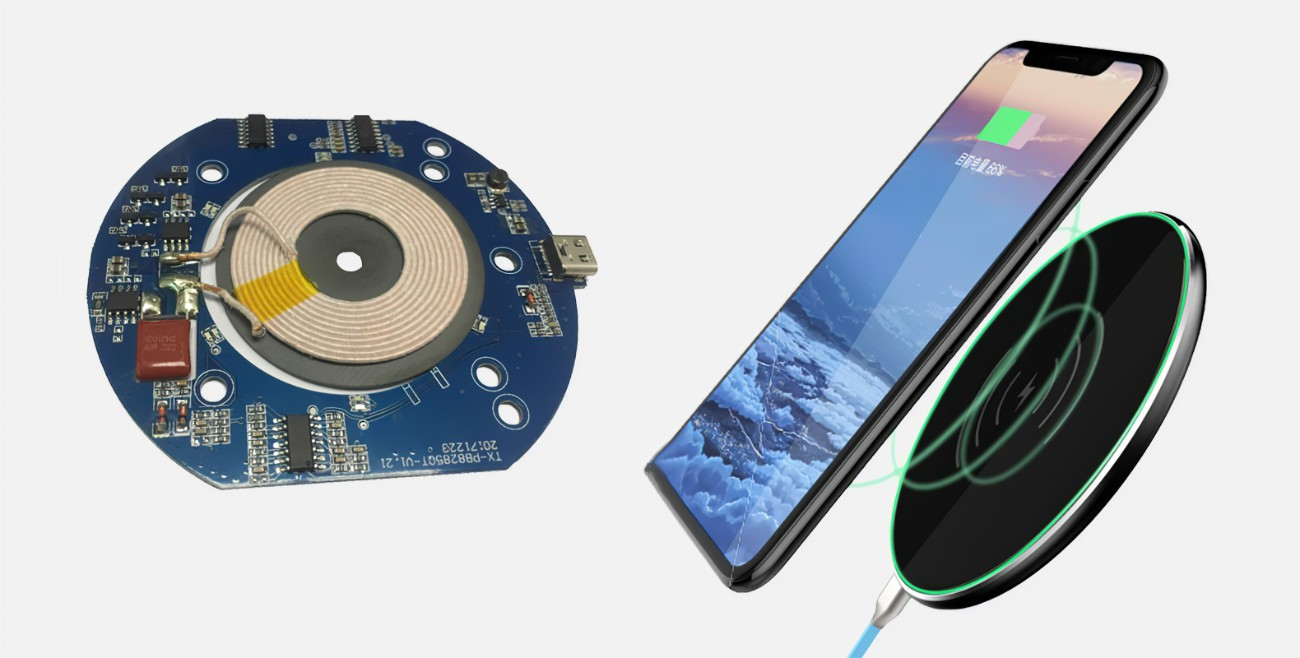

關鍵元器件組成:手機無線充線路板上包含主控 IC、諧振電容、電阻、MOS 管、驅動芯片以及發射線圈等關鍵元器件。主控 IC 相當于線路板的“大腦”,負責控制整個充電過程;諧振電容、發射線圈等共同組成了能量傳輸?shù)暮诵牟糠?,?qū)動芯片則用于驅動線圈等功率器件工作。

市場應用廣泛:目前,手機無線充線路板已廣泛應用于智能手機、平板電腦、智能手表等電子產品中。隨著無線充電技術的不斷普及和發展,其市場需求還在不斷增長。未來,在汽車電子等領域也具有廣闊的應用前景,例如車載無線充電裝置等。

發展面臨挑戰:盡管手機無線充線路板技術取得了很大的進展,但仍然面臨一些挑戰。比如,如何進一步提高充電效率、降低成本、增強兼容性,以及解決充電時的發熱問題等,都是需要工程師們不斷探索和解決的問題,以推動該技術的更好發展。



手機無線充PCB在設計和制造上要求較高。需要精確的布局和高質量的材料,以確保充電效率和穩定性。同時,隨著手機功能的不斷增強,無線充線路板也在不斷創新,如提高充電速度、兼容多種設備等。它不僅為用戶帶來了便利,也推動了手機充電技術的發展,成為現代智能手機不可或缺的一部分。



ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
