汽車雷達線路板:智能駕駛背后的硬核支撐
自動駕駛技術就像訓練自動駕駛汽車 (AV) 像人類一樣駕駛,或者希望比人類駕駛得更好。正如人類依靠感官和認知反應來駕駛一樣,傳感器技術是自動駕駛實現不可或缺的一部分。
在攝像頭、雷達和激光雷達傳感器中,雷達在輔助交通安全方面的歷史可能最為悠久。最早用于交通安全的專利雷達技術之一是“telemobiloscope”。它是由德國發明家 Christian Hülsmeyer 發明的,作為船舶的防撞工具。
雷達技術已經取得了長足的進步,目前已成
為汽車安全功能的重要推動因素,其市場規模龐大,預計到 2023 年將超過 50 億美元。
汽車雷達具有多種優勢。這些優勢繼續幫助工程師采用高級駕駛輔助系統 (ADAS)?,F(xiàn)代車輛中的雷達可實現自動緊急制動系統、前方碰撞警告、盲點檢測、車道變換輔助、后方碰撞警告系統、高速公路上的自適應高速巡航控制以及擁堵交通中的走走停停。

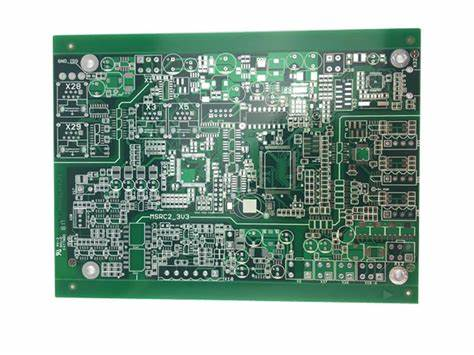

汽車雷達線路板在智能駕駛領域起著中流砥柱的作用。它作為汽車雷達系統的 “神經中樞”,負責電力配送與信號傳導,精準地將汽車電源輸出的電能按需分配給雷達各個組件,保障雷達穩定運行,實時捕捉周邊路況信息。無論是毫米波雷達監測遠距離目標,還是超聲波雷達感知近距離障礙物,都離不開線路板穩定且高效的電力支撐。
從設計特性來講,汽車雷達線路板要應對嚴苛的車載環境。采用高可靠性的多層板結構,不同層分工明確,有的專司信號放大,有的負責噪聲過濾,協同工作確保雷達信號的清晰度與準確性。線路布局緊湊合理,充分考慮汽車內部有限空間,以適應復雜的安裝需求,同時具備良好的抗震動、抗干擾能力,即便在顛簸路況下也能讓雷達系統正常發揮功效。
汽車雷達PCB在制造工藝上,追求極致精密。運用高精度印刷技術,蝕刻出微米級別的精細線路,保證信號傳輸?shù)牡蛽p耗與高速率。對于關鍵連接部位,采用特殊焊接工藝,確保焊點牢固,杜絕虛焊、脫焊等問題,全方位提升汽車雷達線路板的品質,為汽車智能駕駛的安全性與可靠性筑牢根基。
線路板廠深知汽車雷達線路板的重要性與挑戰性。隨著汽車智能化浪潮洶涌來襲,市場對高性能汽車雷達線路板的需求呈爆發式增長,這無疑是巨大商機。線路板廠因而不斷引入前沿技術,持續優化生產流程,力求在多層板壓合工藝上實現新突破,使各層線路協同更加完美,進一步提升信號處理效率,滿足汽車制造商對雷達精準度、及時性的嚴苛要求。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
