指紋識別軟硬結合板:開啟精準識別新篇
在電子設備制造領域,軟硬結合板作為一種特殊的電路板,正逐漸成為許多高端電子產品的首選。它不僅融合了剛性電路板(PCB)的穩固性和柔性電路板(FPC)的靈活性,還帶來了諸多設計上的優勢。

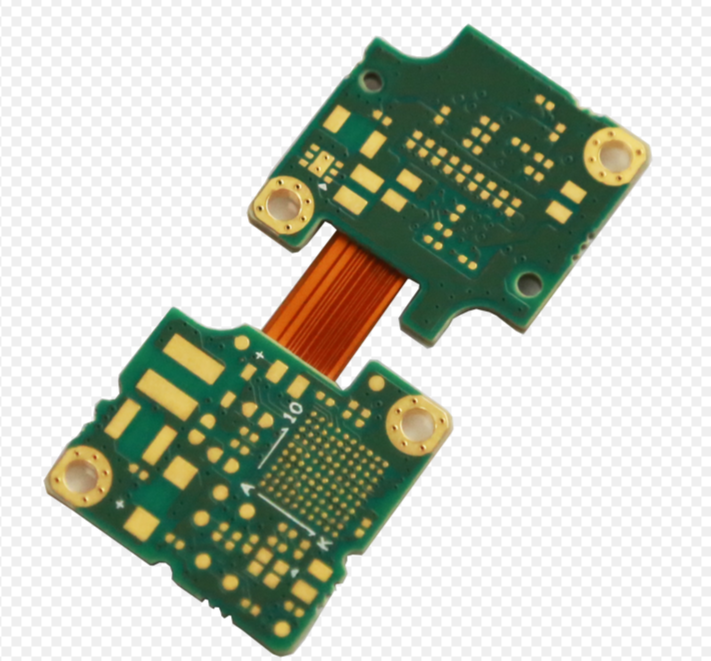

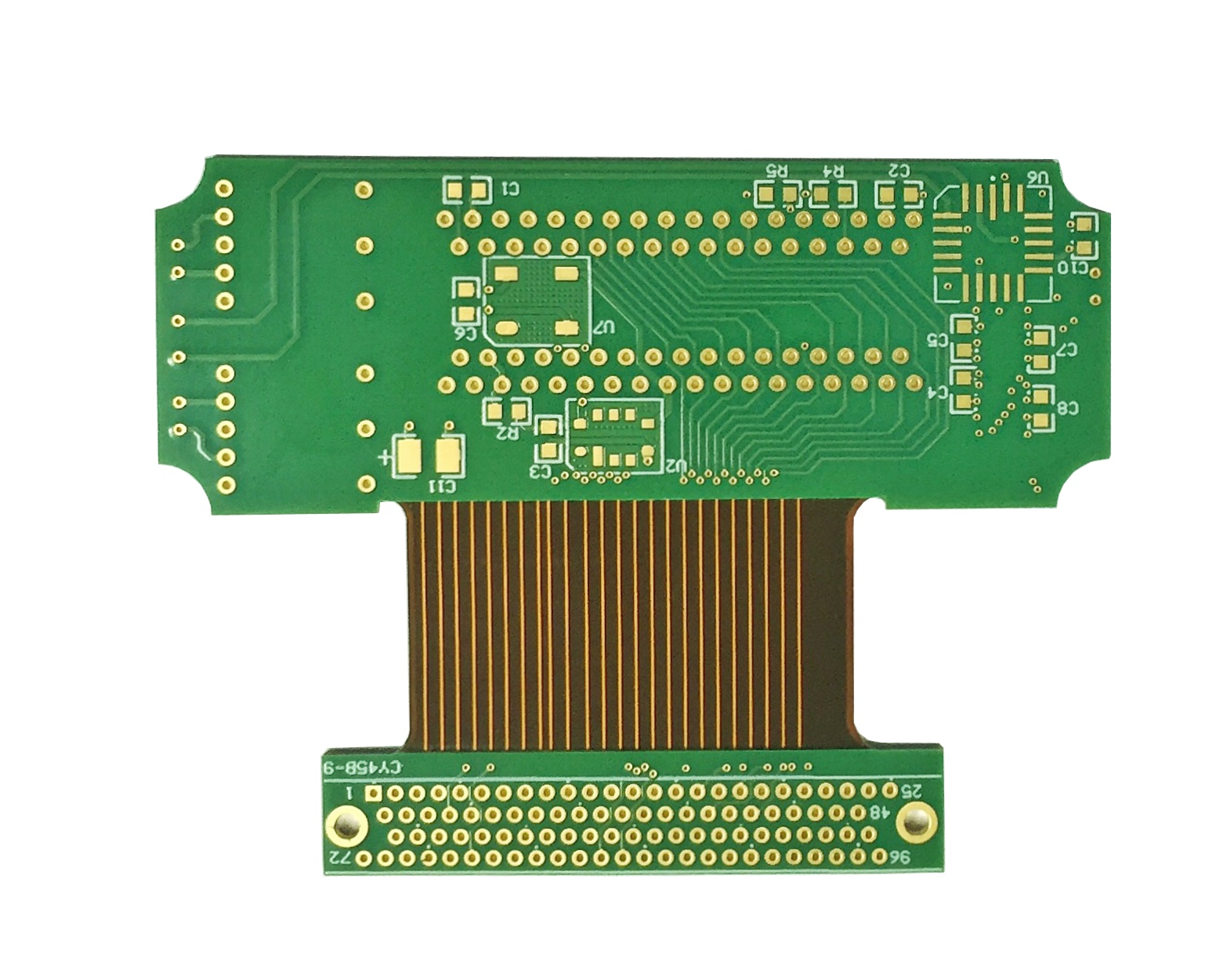

指紋識別軟硬結合板,是柔性電路板(FPC)與剛性電路板精妙融合的結晶。它繼承了 FPC 的柔韌性?xún)?yōu)勢,可在狹小緊湊的指紋識別模組空間內自由蜿蜒穿梭,完美貼合各種不規則形狀的外殼設計,為終端設備的輕薄化進程添磚加瓦。例如,在現代智能手機中,為了給用戶呈現出極致纖薄的握持感,內部組件的空間被壓縮到極致,指紋識別軟硬結合板憑借其獨特的可彎折特性,輕松嵌入手機底部邊框或后置攝像頭模組附近,既不占用過多寶貴空間,又能確保指紋采集區域布局合理。
在功能實現上,指紋識別軟硬結合板更是功不可沒。當用戶手指輕觸指紋識別區域,位于 FPC 上的高精度傳感器迅速捕捉指紋紋理信息,轉化為電信號,這些信號沿著精心設計的線路飛速奔向剛性區域的信號處理電路。經過復雜的算法運算、降噪、特征提取等一系列流程,最終將匹配結果反饋至設備系統,整個過程耗時極短,精準度極高,真正實現了瞬間解鎖的暢快體驗。

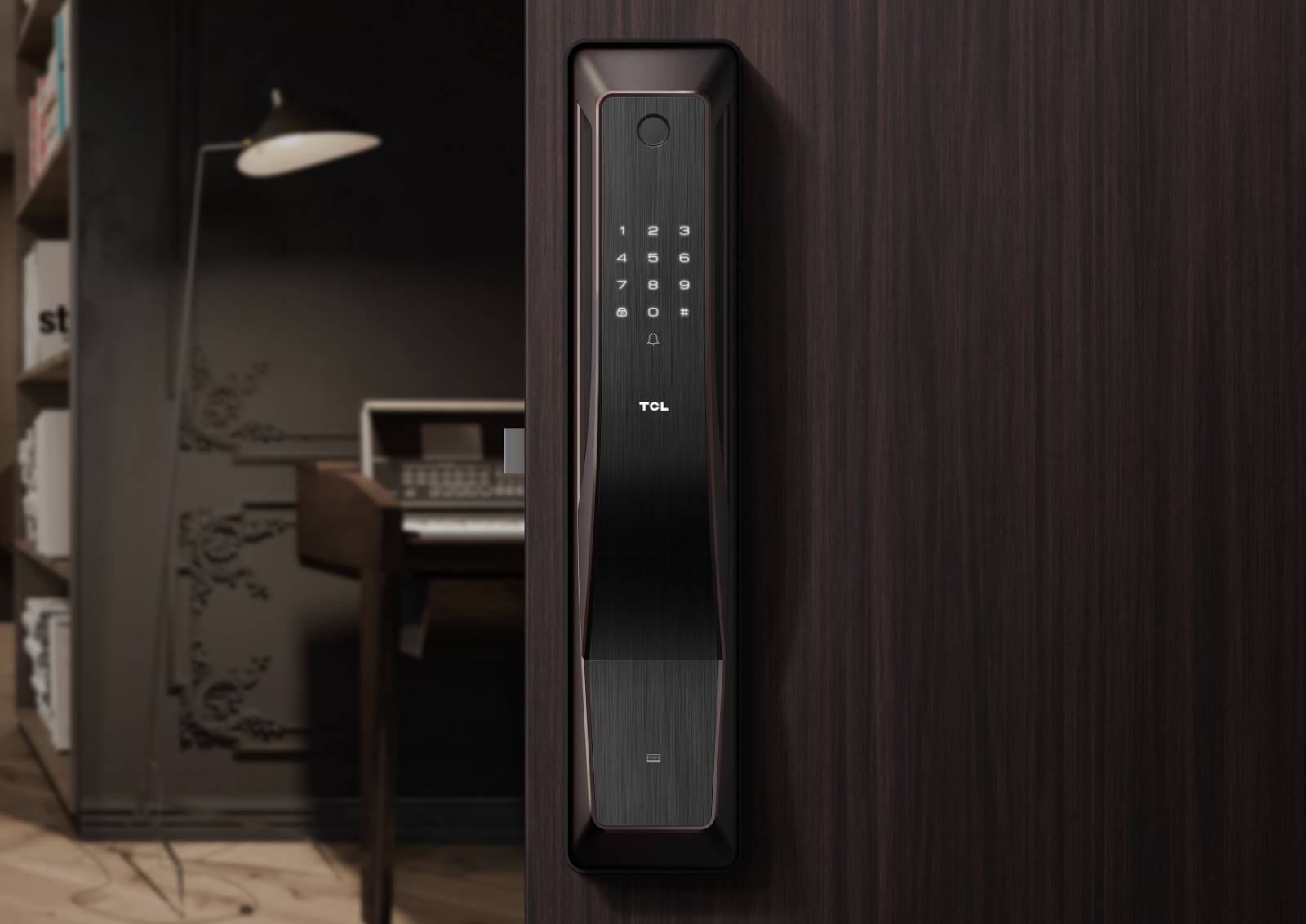

不僅如此,隨著物聯網、智能家居等新興領域的蓬勃發展,指紋識別軟硬結合板的應用邊界不斷拓展。在智能門鎖領域,它能適應門鎖內部復雜的機械結構和多變的使用環境,無論是高溫酷暑還是低溫嚴寒,始終穩定工作,為家居安全保駕護航;在智能穿戴設備上,其輕量化、小型化的特質得以充分彰顯,讓用戶抬手間即可完成身份驗證,暢享便捷生活。
軟硬結合板廠可以預見,隨著技術的持續革新,指紋識別軟硬結合板必將在更多領域大放異彩,不斷提升人們生活與工作的安全性與便捷性,引領我們邁向更加智能、無憂的未來。
