手機無線充線路板:構建無線充電生態的基石
隨著科技的飛速發展,手機無線充電技術已經越來越普及,它為我們提供了前所未有的便利。那么,手機無線充電是怎么回事?且聽我為你詳細道來。
無線充電的運作原理

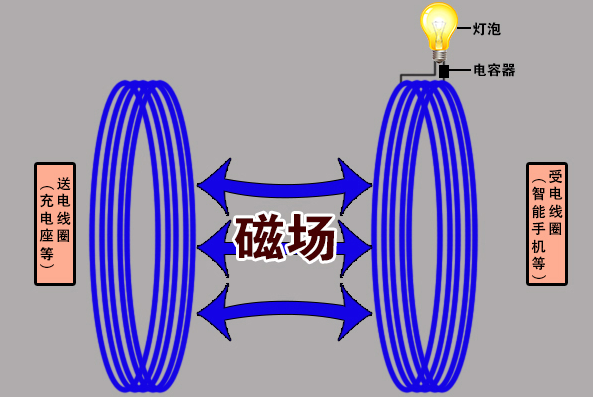

無線充電技術,基于電磁感應原理,實現了無需物理連線為手機充電的愿景。當充電器和移動設備都支持無線充電時,它們之間的磁場會傳輸電能。具體來說,充電器將交流電轉換為高頻率的電磁波,這些電磁波通過磁場傳遞到接收設備,設備內部的接收器則將接收到的電磁波轉換為電能,從而實現充電。

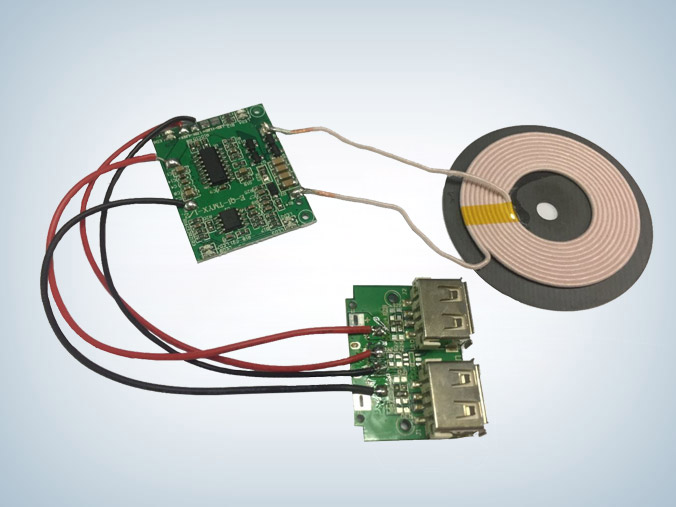

手機無線充線路板主要組成部分
線圈:發射線圈位于無線充電器中,接收線圈內置在手機中,其參數相互匹配影響充電效率 。
控制芯片:對充電過程精確控制,如調節功率、監測狀態、實現保護功能等 。
電容、電阻等電子元件:電容用于濾波、穩壓,電阻用于限流、分壓 。
線路板類型
單層線路板:結構簡單、成本低,適用于功率小、充電性能要求不高的充電器 。
多層線路板:由多層導電層和絕緣層交替疊加,可實現復雜布線,適用于大功率、快速充電的充電器 。
制造工藝
包括設計、材料選擇、印刷電路板制造、測試與質量控制等環節,需經過高精度印刷、蝕刻、鉆孔、焊接、測試等多道工序 。
技術優勢
便捷性:無需充電線,避免接口磨損,方便在特殊環境使用 。
安全性:采用智能控制芯片,有過充、過流等保護,部分還有加密技術 。
兼容性:能自適應多種手機充電協議 。
美觀性:可與手機完美融合 。
手機無線充PCB發展趨勢
提高充電效率:優化線路布局與采用新型材料,實現更高功率傳輸 。
增加充電距離:研發更遠距離無線充電技術 。
多功能集成:與手機支架、音箱等功能集成 。
小型化與集成化:適應更多日常物品,擺脫充電板束縛 。
