一文帶大家了解手機無線充線路板

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:320發布日期:2025-02-18 09:45【

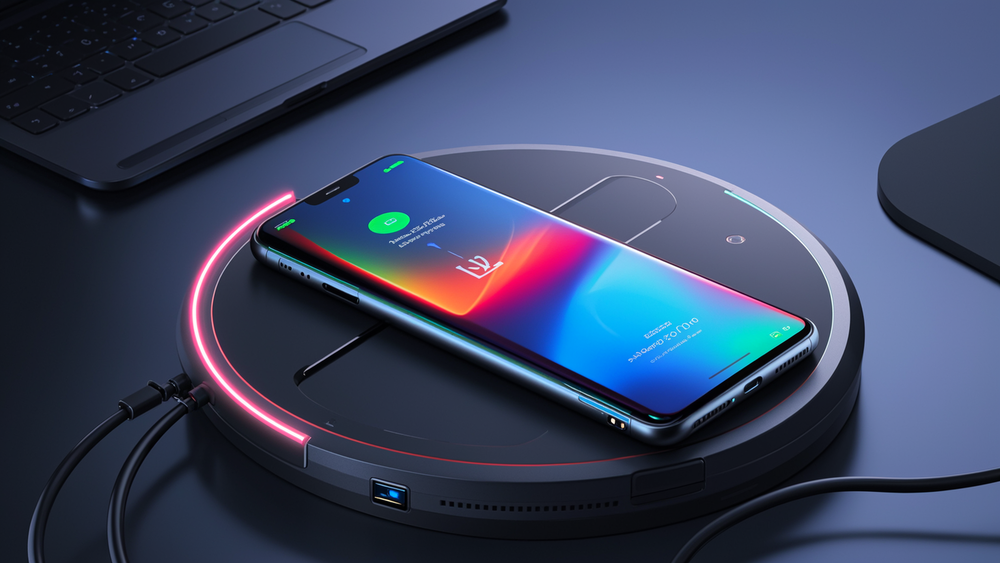

在當今這個科技飛速發展、生活節奏日益加快的時代,智能手機已成為我們生活中不可或缺的一部分。而手機的充電方式也在不斷推陳出新,其中無線充電技術憑借其便捷性和時尚感,逐漸走進了大眾的視野。今天,我們就來深入了解一下手機無線充線路板,揭開它神秘的面紗。

手機無線充線路板的基本原理

手機無線充線路板主要基于電磁感應原理來實現充電功能。簡單來說,當電流通過無線充電器的發射線圈時,會產生變化的磁場。這個磁場會穿過空氣,作用于手機內部的接收線圈。根據電磁感應定律,變化的磁場會在接收線圈中產生感應電動勢,從而產生電流,為手機電池充電。



在這個過程中,無線充線路板起到了關鍵的控制和調節作用。它需要精確地控制發射線圈的電流大小和頻率,以確保產生合適的磁場強度和變化規律。同時,接收端的線路板也需要對感應到的電流進行整流、濾波等處理,將其轉換為適合手機電池充電的穩定直流電。



手機無線充線路板的組成部分

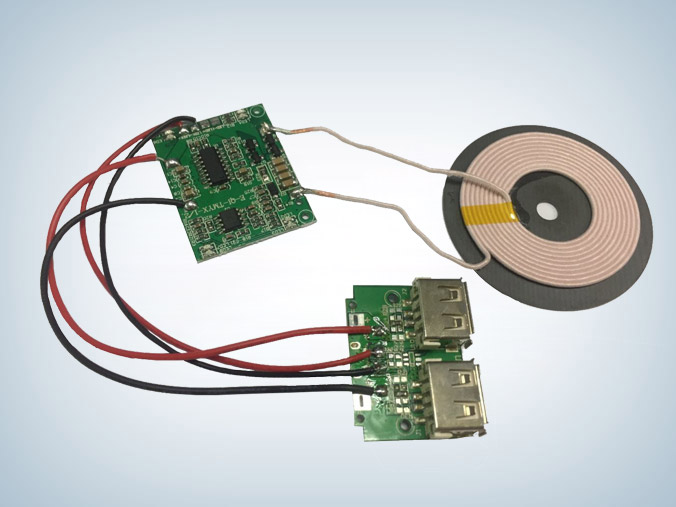

發射端線路板:發射端線路板是無線充電器的核心部分。它包含了電源輸入電路,負責將外部電源(如市電通過適配器轉換后的直流電)接入系統。驅動電路則用于控制發射線圈的電流,通常采用高頻開關電源技術,將直流電轉換為高頻交流電,以提高充電效率。此外,還有控制電路,用于監測和調節充電過程,例如檢測手機是否放置在充電區域內、控制充電功率等。

接收端線路板:接收端線路板安裝在手機內部。除了接收線圈外,它還包括整流電路,將感應到的交流電轉換為直流電。濾波電路則用于去除電流中的雜波,使輸出的直流電更加純凈。同時,接收端線路板上也有充電管理芯片,它可以根據手機電池的狀態,如電量、溫度等,智能地控制充電電流和電壓,確保充電過程的安全和高效。

手機無線充PCB的技術特點

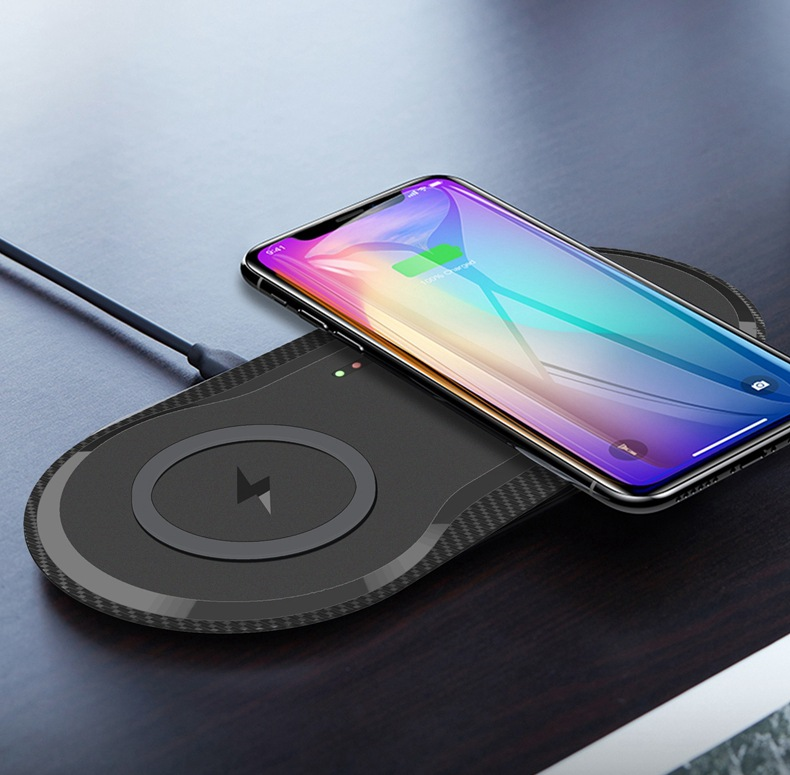

便捷性:無線充線路板的出現,讓用戶擺脫了充電線的束縛。只需將手機放置在無線充電器上,即可開始充電,無需插拔充電線,特別適合在一些不方便插拔充電線的場景,如駕駛時或在辦公桌上忙碌時使用。

安全性:現代的無線充線路板具備多種安全保護功能。例如,過流保護可以防止充電電流過大,損壞手機電池或線路板;過壓保護可以避免電壓過高對手機造成損害;異物檢測功能可以檢測充電區域內是否有金屬異物,防止因異物導致的短路或發熱等問題。

兼容性:為了滿足不同品牌和型號手機的充電需求,無線充線路板通常遵循一定的行業標準,如 Qi 標準。這使得符合該標準的無線充電器可以為多種支持無線充電的手機進行充電,提高了設備的通用性和兼容性。



手機無線充線路板的發展趨勢

更高的充電效率:隨著技術的不斷進步,提高無線充電的效率是未來的一個重要發展方向。研究人員正在探索新的材料和電路設計,以減少能量在傳輸過程中的損耗,提高充電速度。

更遠的傳輸距離:目前,手機無線充電的有效傳輸距離相對較短,通常需要手機與充電器緊密接觸。未來,有望實現更遠距離的無線充電,讓用戶在一定范圍內自由活動的同時,手機也能持續充電。

多設備同時充電:隨著智能設備的增多,用戶可能需要同時為手機、手表、耳機等多種設備充電。未來的無線充線路板可能會具備多設備同時充電的功能,通過智能識別和功率分配,為不同設備提供合適的充電功率。

電路板廠講手機無線充線路板作為無線充電技術的關鍵組成部分,在為我們帶來便捷充電體驗的同時,也在不斷發展和創新。相信在不久的將來,無線充電技術會更加成熟和普及,為我們的生活帶來更多的便利和驚喜。



ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
