汽車軟硬結合板：關鍵技術與發展趨勢

文章來源：作者： 查看手機網址
掃一掃！
掃一掃!
人氣：238發布日期：2025-02-21 10:39【大 中 小】

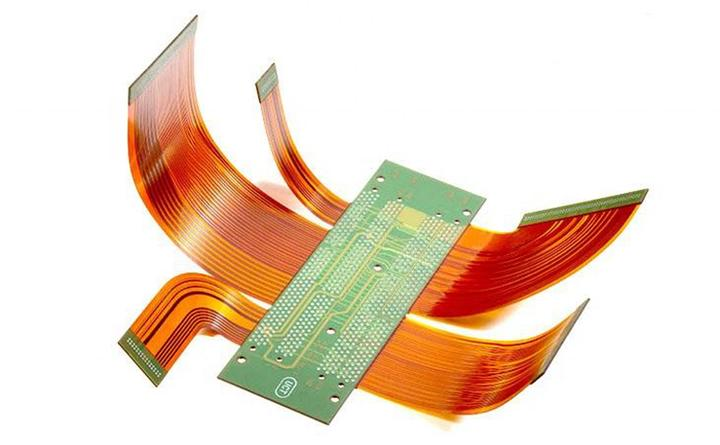

隨著汽車電子化、智能化和網聯化的快速發展，傳統的剛性電路板已難以滿足復雜車載系統的需求。軟硬結合板（Rigid-Flex PCB）作為一種兼具剛性和柔性優勢的電路板技術，正逐漸成為汽車電子領域的重要解決方案。本文將從關鍵技術、應用場景和未來發展趨勢三個方面，探討軟硬結合板在汽車行業中的重要地位。

汽車軟硬結合板的關鍵技術

1. 材料選擇

基材：軟硬結合板的柔性部分通常采用聚酰亞胺（PI）材料，具有優異的耐高溫性和柔韌性；剛性部分則使用FR-4等傳統剛性材料，提供機械支撐。

導電層：銅箔是主要的導電材料，其厚度和表面處理（如鍍金、鍍錫）直接影響電路性能。

粘合劑：高性能丙烯酸或環氧樹脂粘合劑用于連接剛性和柔性部分，確保整體結構的穩定性和可靠性。

2. 設計與布局

3D布局設計：軟硬結合板的設計需要考慮三維空間布局，以適應汽車內部復雜的安裝環境。

信號完整性：通過優化電路走線和層間連接，減少信號衰減和電磁干擾（EMI），確保數據傳輸?shù)姆€(wěn)定性。

熱管理：在設計中集成散熱通道和導熱材料，提高電路板的散熱性能。

3. 制造工藝

精密層壓技術：通過熱壓合工藝將剛性和柔性部分緊密結合，避免分層和氣泡問題。

激光鉆孔與切割：用于高精度加工，確保電路板的尺寸精度和可靠性。

表面處理：采用化學鍍鎳金（ENIG）或電鍍硬金等工藝，提高焊盤的可焊性和耐腐蝕性。

軟硬結合板在汽車電子中的應用場景

1. 車載信息娛樂系統

軟硬結合板用于連接顯示屏、控制模塊和傳感器，實現復雜信號傳輸和高密度布線。

2. 高級駕駛輔助系統（ADAS）

在雷達、攝像頭和傳感器模塊中，軟硬結合板提供可靠的電氣連接和機械支撐。

3. 電池管理系統（BMS）

軟硬結合板用于新能源汽車的電池模塊，實現高精度信號采集和能量管理。

4. 車身控制系統

在燈光控制、座椅調節和門窗控制等模塊中，軟硬結合板適應復雜的安裝空間和振動環境。



汽車剛?cè)峤Y(jié)合板的未來發展趨勢

1. 高密度集成

隨著汽車電子功能的不斷增加，軟硬結合板將向更高密度、更小尺寸的方向發展，以滿足復雜系統的需求。

2. 智能化制造

引入人工智能和自動化技術，提高生產效率和產品質量，降低制造成本。

3. 新材料應用

開發新型高性能材料，如低介電常數基材和高導熱粘合劑，進一步提升電路板的性能。

4. 綠色環保

推廣無鉛、可回收材料，減少生產過程中的環境污染，推動行業可持續發展。

5. 功能集成

將軟硬結合板與傳感器、天線等功能模塊集成，實現更高層次的系統集成和智能化。

線路板廠講軟硬結合板憑借其獨特的剛?cè)峤Y(jié)合特性，在汽車電子領域展現出巨大的應用潛力。未來，隨著材料、工藝和設計技術的不斷進步，軟硬結合板將在智能網聯汽車和新能源汽車中發揮更加重要的作用，推動汽車電子行業向更高性能、更智能化的方向發展。
