AI大航海時代,PCB廠帶你看懂PCB

文章來源:作者: 查看手機網址
掃一掃!
掃一掃!
人氣:333發布日期:2025-02-25 10:38【

有電的地方就有PCBPrinted Circuit Board,縮寫為大家熟知的PCB,又被稱為印刷電路板,因其制造采取“電子印刷”工藝而得名。

PCB的作用,是充當電子元器件進行電氣互連的載體與起到支撐作用的基座,不僅為線路提供電絕緣等電氣阻抗特性,還承載著電子設備的數字/模擬信號傳輸、電源供給、射頻信號發射/接收等功能。



其實,理解PCB也沒有這么復雜,在家中,不同的電器需要通過復雜的電路最終連接起來,電子設備也是類似的,里面的元器件需要通過電路連接才能運轉。只不過當今的電子設備越來越追求小型化,所以如芯片、電容、電感、電阻、繼電器等元器件,就需要通過PCB板子上的微縮化線路連接起來,而不是直接使用笨重的電線。



這就形成了,有電的地方就有PCB,其應用下游涵蓋消費電子、PC、通信、汽車電子、航空等眾多產業,所以PCB也被大家親切的稱為電子產品之母。

電路板行業的市場規模,跟隨數字經濟發展,歷年來都是持續增長的態勢,期間穿插著周期波動。根據行業內最權威統計機構Prismark的數據,全球PCB市場規模在2022年達到了817億美元,過去的復合增速在3.8%左右。按照這個速度,預計到2027年,全球的PCB市場規模將有望首次突破1000億美元。



1000億美元是一個什么概念,同為元器件的半導體,全球市場規模5000-6000億美元,PCB的市場將達到半導體的1/5,這顯然是不容忽略的一個大市場。另外,中國的PCB行業在全球的地位,是遠領先于半導體的,是一個相當具有競爭力的環節。

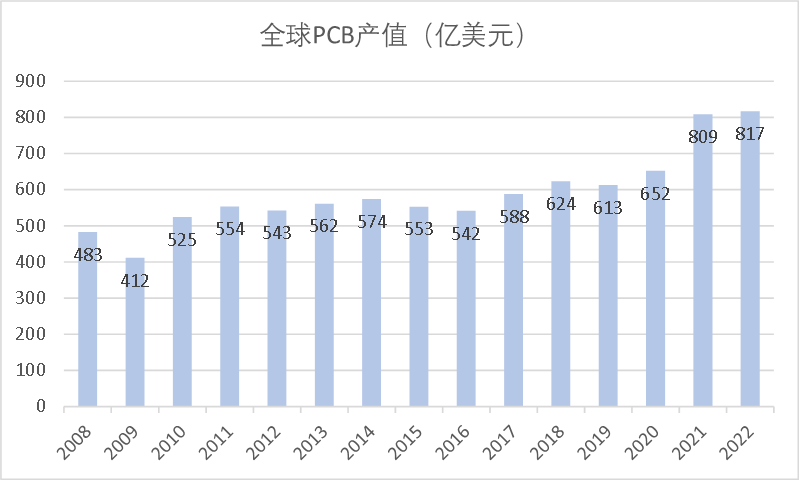

圖:全球PCB產值統計,資料來源:Prismark



PCB廠講中國PCB受益于產業轉移而獨冠全球

過去十多年,中國PCB行業產值的復合增速達到8%,基本倍速于全球行業增速的3.8%。PCB是一個資本、勞動和技術的密集度都相對均衡的行業,因此過去產業跟隨著電子產業的變遷以及對低成本的追求,從由美歐日轉向韓國、中國臺灣,最后又轉向中國大陸。



可以說PCB和中國是天作之和。首先,中國是全球PCB消費的主要地區,在生產端又具備勞動力、資源、政策、產業聚集等全方位的優勢;最終過去30年,在臺商、港商的幫助下,中國大陸最終在珠三角和長三角,形成全球最大的PCB產業集群。



線路板產能角度,2006年中國便超越日本成為全球第一大PCB生產國,時至今日,中國大陸產能在全球的 占比達已經達到驚人的54%。日本、中國臺灣,只保留了部分高端PCB產能。而現如今的中國PCB企業,開啟了在泰國、越南等東南亞地區建廠的熱潮,頗有行業領導者的風采。



根據Prismark的預計,即使到2028年,中國還是牢牢占據PCB的頭把交椅,即使份額提升最快的東南亞,也得益于中國企業過去投建新的產能而非其本土企業的崛起。
