獨家分享:軟硬結合板生產工藝流程

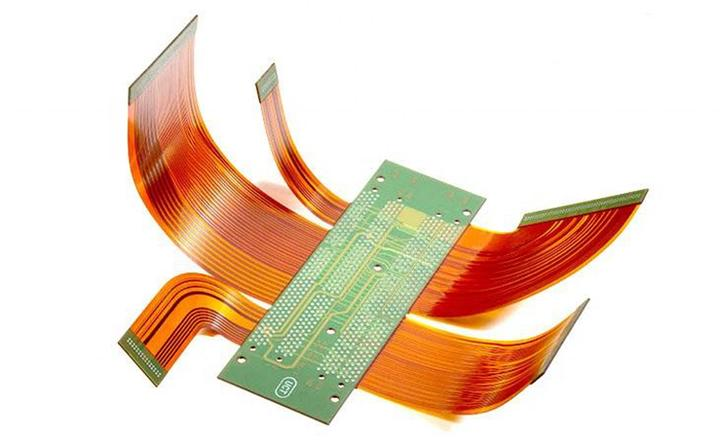

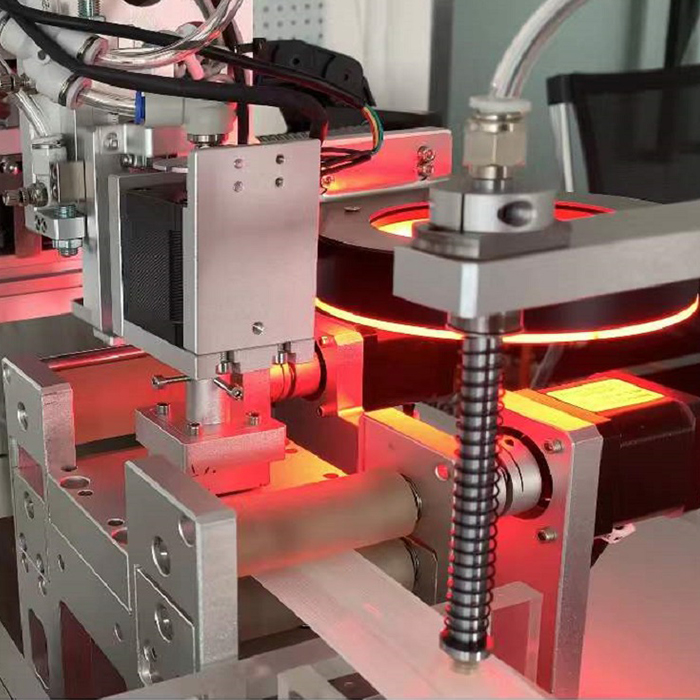

軟硬結合板(Rigid-Flex PCB)是一種融合硬性電路板和柔性電路板特性的高密度互連產品,廣泛應用于高端電子設備(如智能手機、醫療設備、航空航天儀器等)。其10層結構通過交替疊加硬板和軟板實現高集成度與靈活性,但生產工藝復雜,涉及精密加工和嚴格的質量控制。以下從結構設計、工藝流程、生產控制要點及技術難點展開分析。
10層軟硬結合板的結構特點
10層軟硬結合板通常采用“硬-軟-硬”交替疊層結構(如4R+2F+4R或類似組合),其中硬板(Rigid)提供機械支撐和元件安裝區,軟板(Flex)實現彎曲或折疊功能。關鍵結構包括:
疊層設計:硬板與軟板通過絕緣粘結材料(如PP或PI)壓合,軟板區需覆蓋聚酰亞胺(PI)保護膜以避免損傷。
導通設計:通過激光鉆孔、盲孔/埋孔技術實現層間互連,確保信號傳輸?shù)耐暾院涂煽啃浴?/p>
分區布局:硬板區用于焊接元件,軟板區需預留彎曲半徑,避免應力集中導致線路斷裂。
核心生產工藝流程
剛?cè)峤Y(jié)合板的生產涉及35道以上工序,涵蓋材料準備、圖形轉移、壓合、鉆孔、電鍍及外形加工等關鍵步驟。以下是核心流程:
材料準備與開料
硬板基材選用FR-4或高頻材料,軟板采用PI或PET基膜,需精確控制開料尺寸和層壓參數。
硬板與軟板需預先進行等離子清洗,提升表面粗糙度以增強結合力。
內層圖形處理
曝光與顯影:通過干膜壓合、激光直接成像(LDI)或傳統菲林曝光技術形成線路圖形,顯影后蝕刻去除多余銅層。
AOI檢測:自動光學檢測確保內層線路無短路、斷路等缺陷。
多層壓合與層間對準
疊層與預壓:硬板與軟板交替堆疊,采用真空壓合機在高溫高壓下完成粘結,控制PP膠流動性和溢膠量。
激光打靶定位:確保層間對準精度(通常≤50μm),避免偏移導致信號傳輸問題。
鉆孔與孔金屬化
機械鉆孔與激光鉆孔:硬板區使用機械鉆孔,軟板區采用CO?或UV激光鉆孔,孔徑可小至0.1mm。
沉銅與電鍍:通過化學沉銅(PTH)和電鍍銅填充孔壁,確保導通孔電阻率達標。
外層圖形與表面處理
二次圖形轉移:外層線路通過相似曝光、蝕刻工藝完成,需特別注意軟硬結合區域的覆蓋膜保護。
表面處理:可選ENIG(化學鎳金)、OSP(有機保焊膜)或沉金工藝,提升焊接性能和耐腐蝕性。
外形加工與揭蓋工藝
激光切割與機械銑削:采用預鑼(預銑)和激光切型結合的方式,避免損傷軟板區域。揭蓋時需通過切片檢測切割深度,確保殘留≤0.5mm。
去廢料與邊緣處理:通過預處理壓合面并銑槽切斷硬板廢料,減少對軟板的機械應力。
PCB廠講軟硬結合板的生產是精密制造與材料科學的結合,需在疊層設計、壓合工藝、外形加工等環節實現高精度控制。隨著5G、可穿戴設備等需求增長,其工藝將進一步向高密度、高可靠性方向發展。企業需持續優化流程(如引入自動化AOI和激光加工技術),同時關注新型材料(如低損耗PI膜)的應用,以提升產品競爭力。
