手機無線充線路板：充電技術的“柔性革命”
隨著智能手機的普及和用戶對便捷性的追求，無線充電技術正逐漸成為主流。而在這場充電技術的變革中，手機無線充線路板扮演著至關重要的角色。它不僅推動了無線充電的高效化和智能化，更以其柔性設計開啟了充電技術的“柔性革命”。
.png)
手機無線充線路板的核心優勢

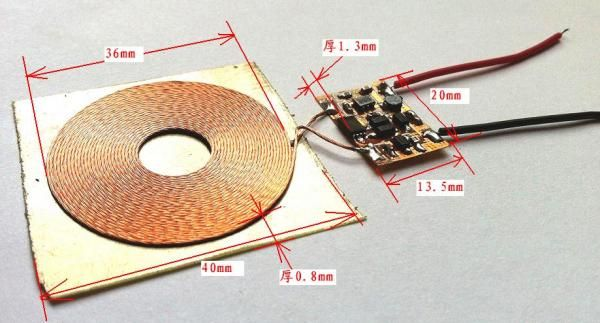

無線充線路板是無線充電技術的核心組件，負責能量傳輸和信號控制。其獨特優勢包括：
高效能量傳輸：通過優化線圈設計和電路布局，無線充線路板能夠實現高效的電能傳輸，減少能量損耗。
柔性設計：采用柔性基材（如聚酰亞胺），無線充線路板可以適應手機內部復雜的空間布局，為設備設計提供更大自由度。
智能化管理：集成控制芯片和傳感器，無線充線路板能夠實時監測充電狀態，實現過壓、過流和過熱保護。
輕薄化：柔性線路板的輕薄特性為手機內部節省了寶貴空間，助力設備向更輕薄化方向發展。
手機無線充PCB的應用場景
無線充線路板的應用不僅限于智能手機，還涵蓋了多個領域：

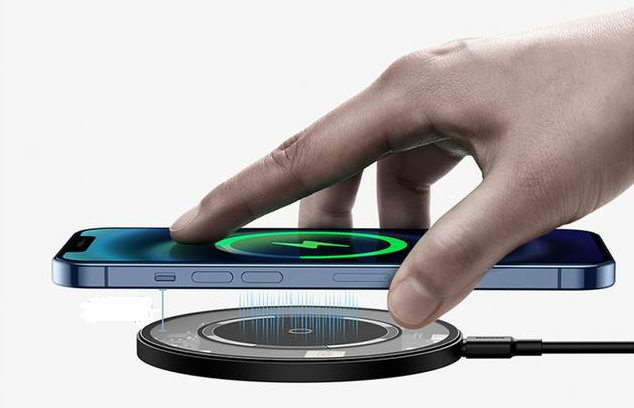

智能手機：無線充線路板是手機無線充電功能的核心，為用戶提供便捷的充電體驗。
可穿戴設備：智能手表、無線耳機等設備通過無線充線路板實現快速、安全的充電。

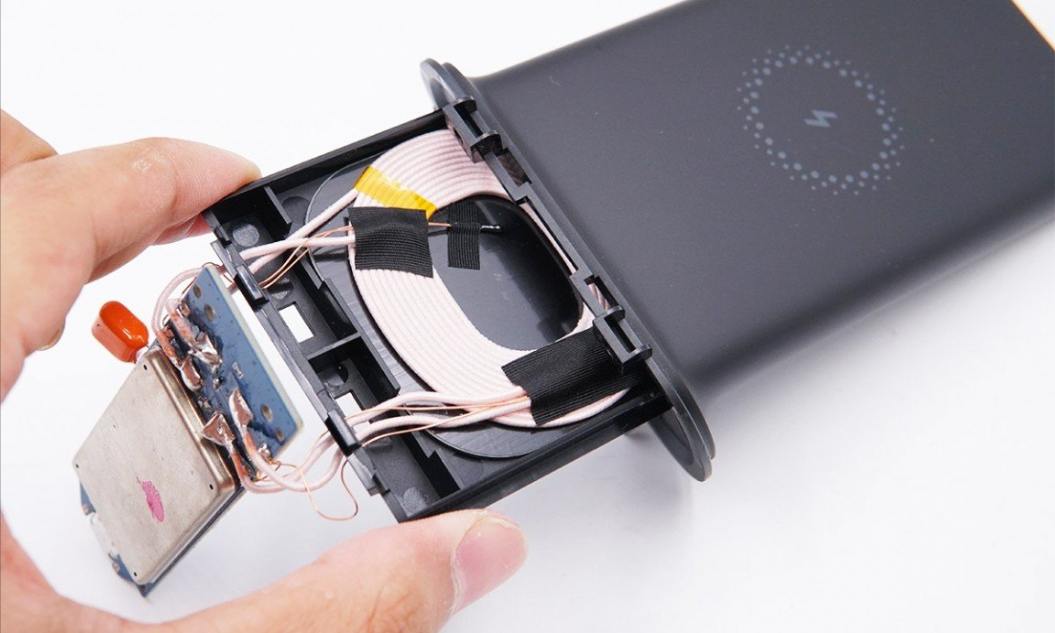

智能家居：無線充電底座、智能音箱等設備也廣泛采用無線充線路板，提升用戶體驗。
汽車電子：車載無線充電器通過無線充線路板為手機和其他設備提供充電支持。
手機無線充電路板的未來發展趨勢
隨著技術的不斷進步，無線充線路板正朝著更高性能、更廣泛應用的方向發展：
更高功率：未來無線充線路板將支持更高功率的充電需求，縮短充電時間。
遠距離充電：通過技術創新，無線充線路板有望實現遠距離無線充電，徹底擺脫充電距離的限制。
材料創新：新型柔性材料和高效線圈的設計將進一步提升無線充線路板的性能。
智能化升級：集成更多傳感器和AI算法，無線充線路板將實現更智能的充電管理。
綠色制造：環保材料和可持續生產工藝的采用，將使無線充線路板更加符合綠色電子制造的趨勢。
手機無線充線路板以其高效、柔性和智能化的特點，正在推動充電技術的“柔性革命”。從智能手機到可穿戴設備，從智能家居到汽車電子，無線充線路板的應用無處不在。未來，隨著技術的不斷創新，無線充線路板將繼續為充電技術注入新的活力，為用戶帶來更便捷、更高效的充電體驗。
